A
452,02 mm (17,8 in)
B
258 mm (10,16 in)
C
33,4 mm (1,31 in)
D
68,4 mm (2,69 in)
E
138,6 mm (5,46 in) rechte connector
118,6 mm (4,67 in) haakse connector
F
15,2 mm (0,6 in)
G
207 mm (8,15 in) rechte connector
187 mm (7,36 in) haakse connector

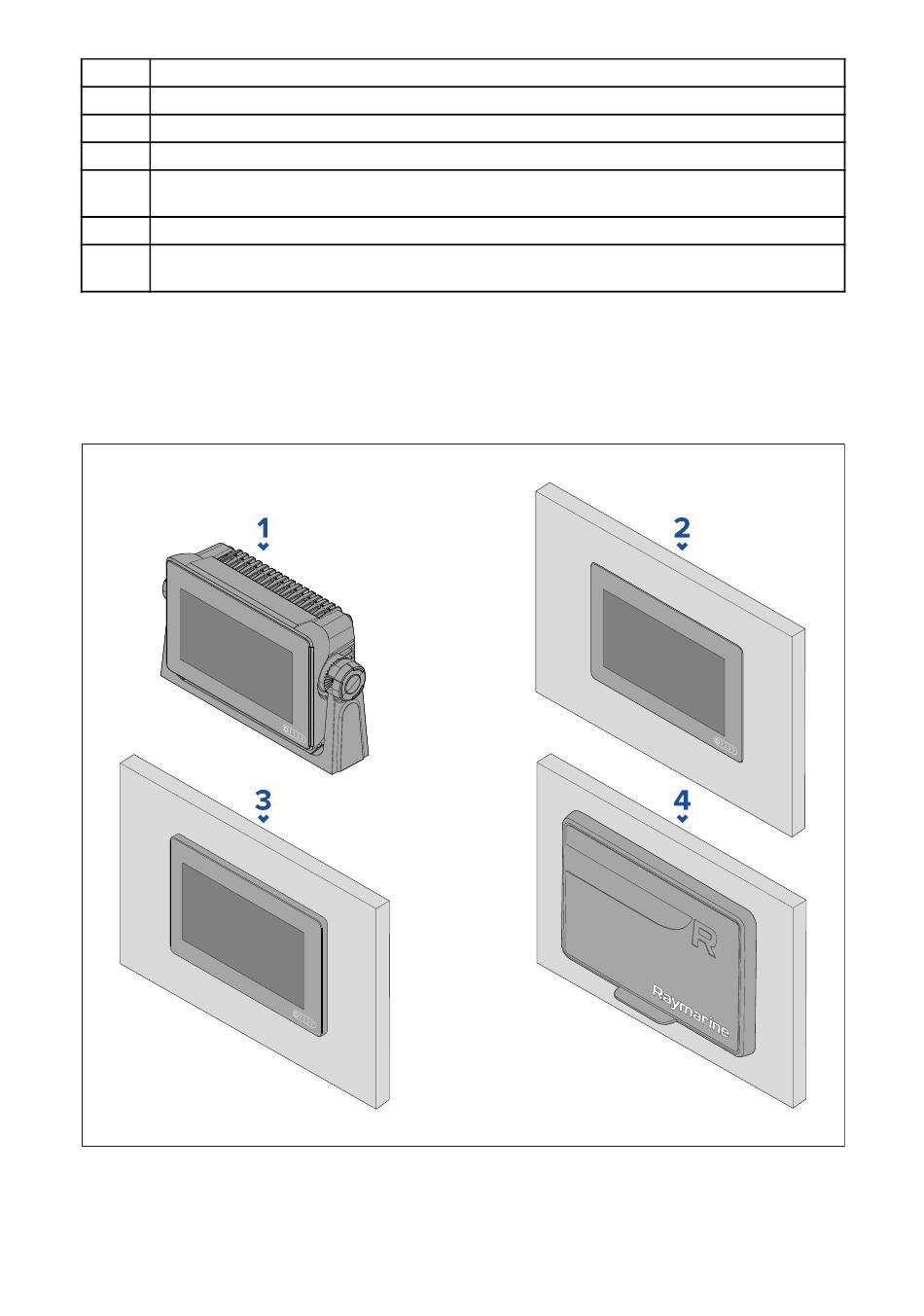

3.2 Montageopties — Axiom

Montageopties

Uw product kan op verschillende manieren worden gemonteerd, afhankelijk van de vereisten.
1.
Beugelmontage
2. Vlakke inbouwmontage (MFD-scherm op één lijn met het montage-oppervlak)
3. Paneelmontage (MFD-scherm steekt iets uit het montage-oppervlak uit)
4. Paneelmontage (met behulp van de paneelmontageset: 7": A80498, 9": A80500, 12": A80502)
46
