Inhoudsopgave
1.
Beugelmontage (kan rechtop op een oppervlak worden gemonteerd, of
gebruikt voor plafondmontage). Voor informatie over het installeren,
zie:
p.41 — Beugelmontage
2. Paneelmontage (bij paneelmontage steekt de rand van het display
boven het montageoppervlak uit). Voor informatie over het installeren,
zie:
p.47 — Paneelmontage
3. verzonken inbouwmontage (bij verzonken inbouwmontage ligt
het glas aan de voorkant van het display vlak op één lijn met
het montageoppervlak). Voor informatie over het installeren, zie:
p.45 — Verzonken inbouwmontage
Er zijn ook Legacy MFD-adapters beschikbaar waarmee u oudere displays
gemakkelijk kunt vervangen door nieuwe Axiom® 2 Pro-displays. Voor een
lijst met beschikbare adapters, zie:
Opmerking:
Een op een beugel of oppervlak gemonteerd Axiom® Pro-display kan
eenvoudig worden vervangen door een nieuw Axiom® 2 Pro-display, met
uitzondering van de voedingskabel, zonder dat daarvoor hoeft te worden
geboord of gezaagd.
8.3 Beugelmontage — Axiom® 2 Pro 9 en
Axiom® 2 Pro 12

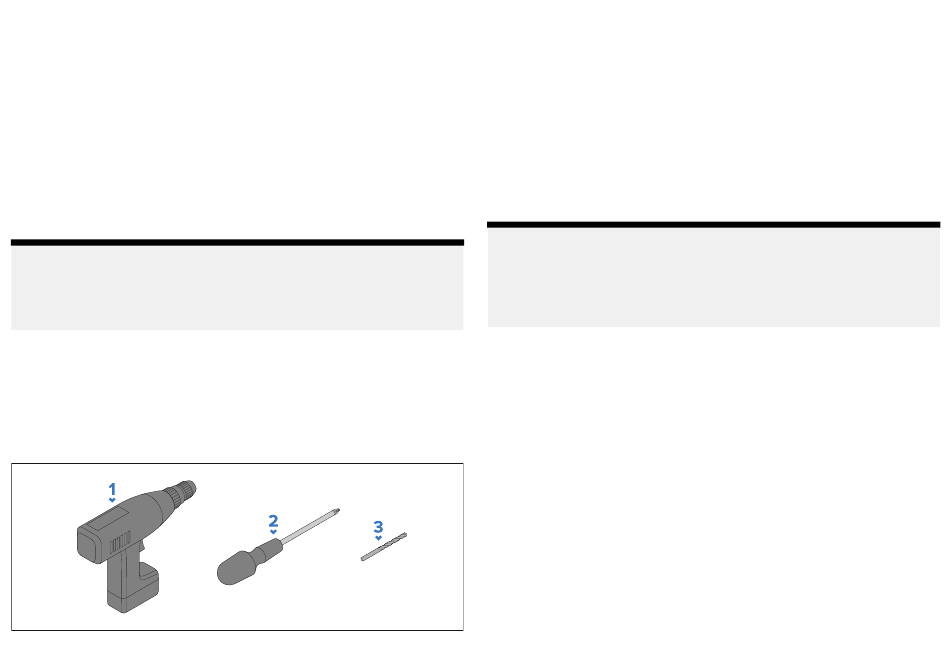

Benodigd gereedschap (beugelmontage)
Het volgende gereedschap wordt aanbevolen voor beugelmontage:
Installatie
Legacy adapters
1.
Boormachine.
2. Schroevendraaier (geschikt voor de bevestigingsmaterialen).
3. Boortje (geschikt voor het materiaal van het montageoppervlak en
de montagegaten met een diameter van 5,75 mm (0,23 in) in de
montagebeugel).
U-beugelmontage
Axiom® 2 Pro-displays kunnen op een U-beugel worden gemonteerd.
Axiom® 2 Pro 9- en Axiom® 2 Pro 12-displays worden geleverd met een
U-beugel. Er is een optionele beugelset beschikbaar voor de Axiom® 2 Pro
16 (onderdeelnummer: A80722).
Opmerking:
Bevestigingen om de montagebeugel vast te zetten op een
montageoppervlak zijn niet meegeleverd. Hiervoor zijn 5 zelftappende
schroeven nodig. De schroeven moeten geschikt zijn voor het materiaal
van het montageoppervlak en de montagegaten met een diameter van
5,75 mm (0,23 in) in de montagebeugel.
Zorg ervoor dat u een geschikte plaats hebt gevonden voor het monteren
van uw display, met voldoende ruimte boven het display zodat de hoek
kan worden afgesteld en het display indien nodig kan worden verwijderd.
Wanneer u het MFD 'boven het hoofd' installeert, dient u er extra goed op te
letten dat de knoppen strak genoeg zijn vastgedraaid, om te voorkomen dat
ze onderweg losraken door trillingen.
41
