11.4.7 400 V 3 N~ binnenunit met 400 V 3 N~ buitenunit
1

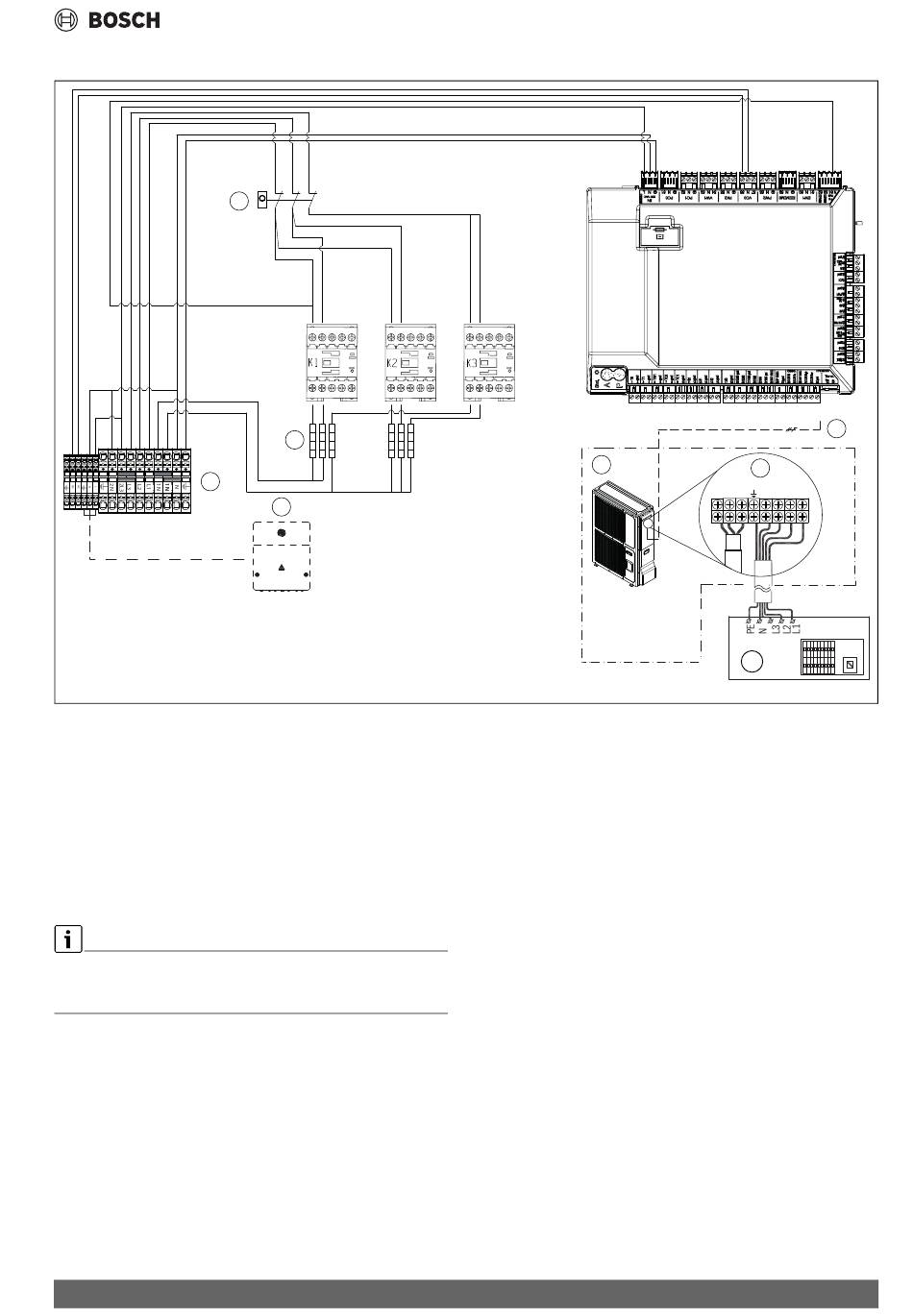

Afb. 38 400 V 3 N~ binnenunit met 400 V 3 N~ buitenunit
[1]
Aansluitklemmen binnenunit
[2]
EMS-module (accessoire)
[3]
Oververhittingsbeveiliging
[4]
Elektrische verwarming (3 x 1 kW + 3 x 2 kW)
[5]
Installatiemodule voedingsspanning
[6]
CAN-bus
[7]
Buitenunit
[8]
Aansluitklemmen buitenunit
[9]
400 V 3 N~ voedingsspanning van de hoofdverdeler naar de bui-
tenunit
Het vermogen van de elektrische bijverwarming moet worden begrensd
op maximaal 6 kW met de configuratie in parallel modus met de buiten-
unit.
• Elektrische bijverwarming in de compressormodus: 2-4-6 kW (K3
geblokkeerd)
• Alleen elektrische bijverwarming, compressor uit: 2-4-6-9 kW
