11.3.5 400 V~ 3N binneneenheid met 400 V~ 3N buiteneenheid

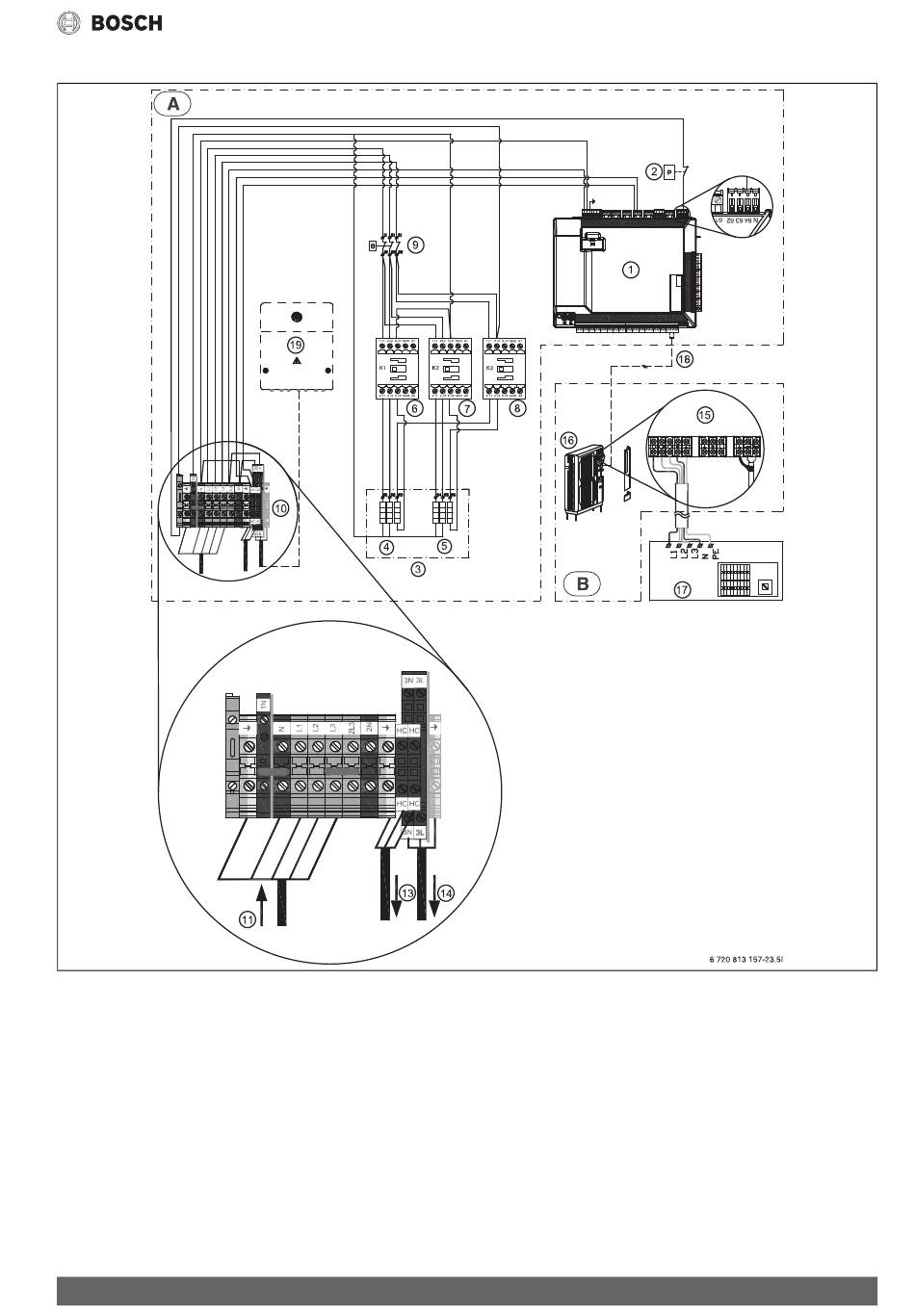

Afb. 33 400 V~ 3N binneneenheid met 400 V~ 3N buiteneenheid
[A]
Binneneenheid
[B]
Buiteneenheid
[1]
Installatiemodule SEC 20
[2]
Drukcontrole
[3]
9 kW-elektrisch verwarmingselement
[4]
3x1 kW (3x53 Ω)
[5]
3x2 kW (3x27 Ω)
[6]
Relais 1 (K1)
[7]
Relais 2 (K2)
[8]
Relais 3 (K3)
[9]
Oververhittingsbeveiliging
[10] Aansluitklemmen van de binneneenheid
[11] 400 V ~3 N, voedingsspanning binneneenheid
[13] 230 V~1 N, voedingsspanning verwarmingskabel
Compress 3000 AWES – 6720892181 (2020/06)
[14] 230 V ~1 N voedingsspanning EMS (extra)
[15] Aansluitklemmen van de buiteneenheid
[16] Buiteneenheid
[17] 400 V~3 N, voedingsspanning buiteneenheid
[18] Afgeschermde CAN-buskabel 2 x 0,75mm
[19] EMS-module (toebehoren)
Technische gegevens
