11.4.6 400 V 3N~ binnenunit met 230 V~ buitenunit
1

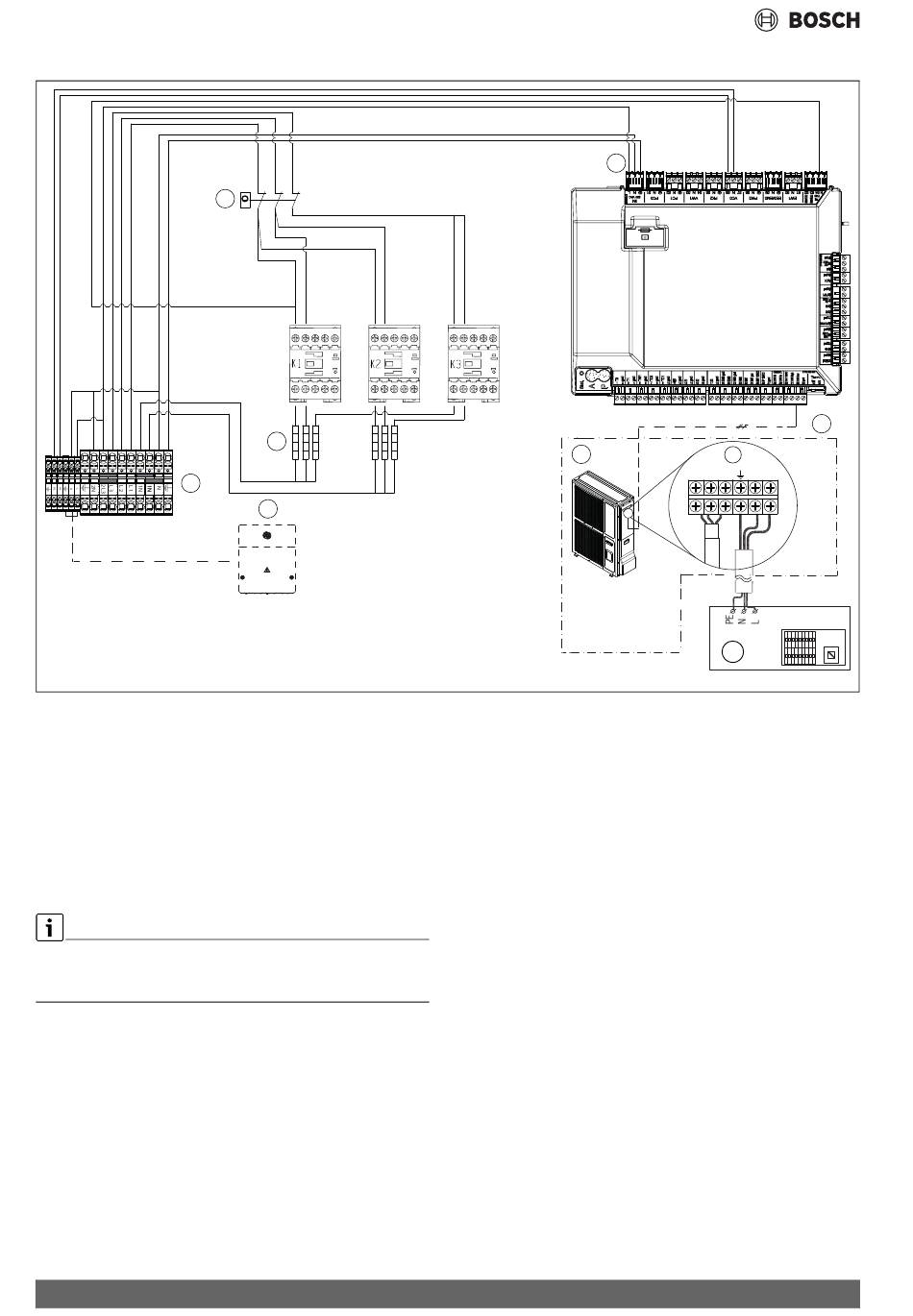

Afb. 37 400 V 3N~ binnenunit met 230 V~ buitenunit
[1]
Aansluitklemmen binnenunit
[2]
EMS-module (accessoire)
[3]
Oververhittingsbeveiliging
[4]
Elektrische verwarming (3 x 1 kW + 3 x 2 kW)
[5]
Stuurspanning installatiemodule
[6]
CAN-bus
[7]
Buitenunit
[8]
Aansluitklemmen buitenunit
[9]
230 V~ voedingsspanning van de hoofdverdeler naar de buiten-
unit
Het vermogen van de elektrische bijverwarming moet worden begrensd
op maximaal 6 kW met de configuratie in parallel modus met de buiten-
unit.
• Elektrische bijverwarming in de compressormodus: 2-4-6 kW (K3
geblokkeerd)
• Alleen elektrische bijverwarming, compressor uit: 2-4-6-9 kW
40
3
4
2
5
7
8
CAN
CAN
CAN
GND
L
H
9
Compress 3400i AWS – 6721827810 (2023/08)
6
N
L
0010036239-005
