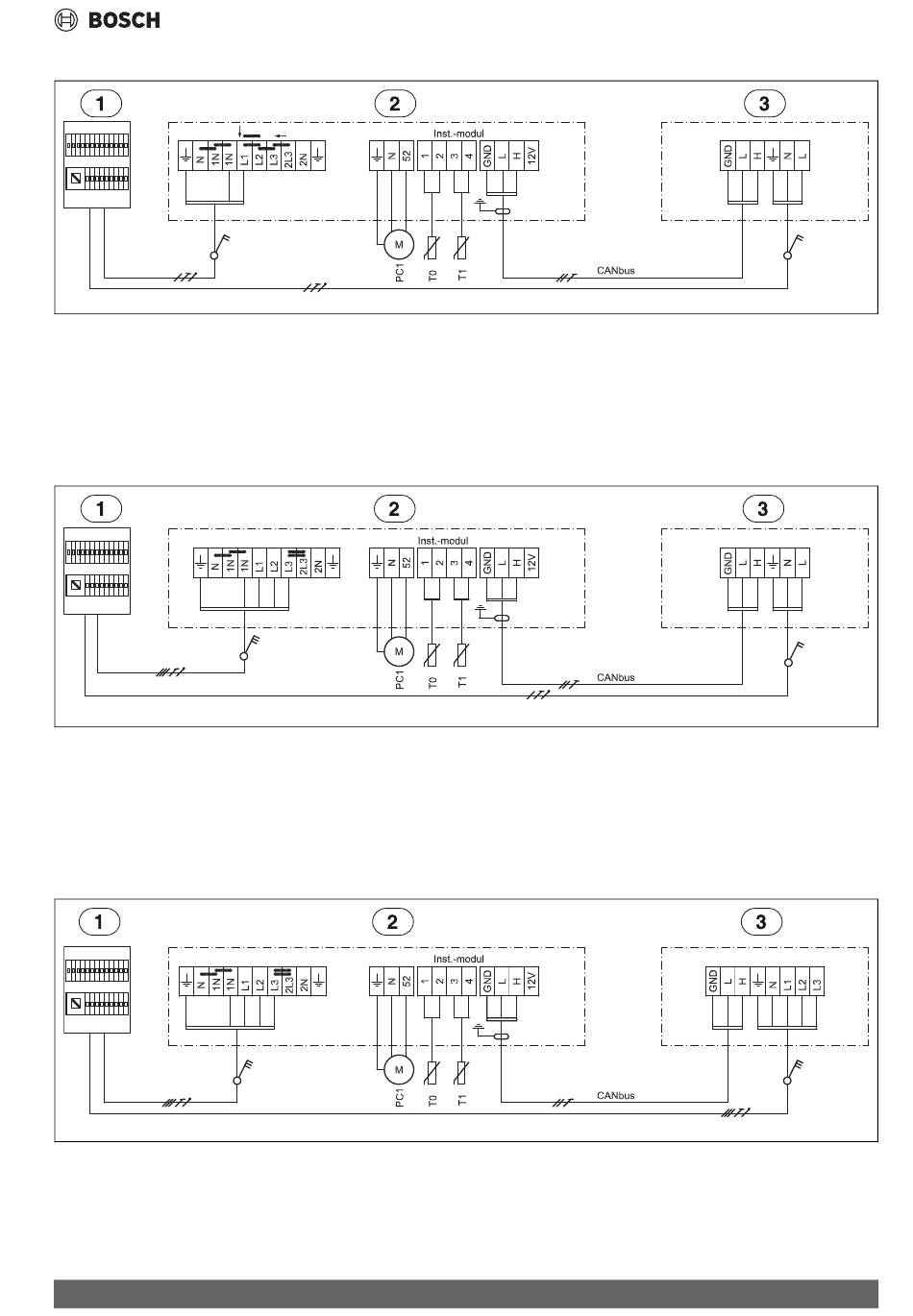

11.4.3 Elektrische schema voor 9 kW 230 V~ elektrische bijverwarming, CS3400iAWS 12-14 OR-S 230 V~
Afb. 34 Elektrisch schema 9 kW 230 V~
[1]
Hoofdverdeler
[2]
Binnenunit 9 kW, 230 V~
[3]
Buitenunit 230 V~
[PC1] Circulatiepomp cv-installatie
[T0] Aanvoertemperatuursensor
[T1] Buitentemperatuursensor
11.4.4 Elektrisch schema voor 9 kW 400 V 3 N~ elektrische bijverwarming, CS3400iAWS 12-14 OR-S 230 V~
Afb. 35 Elektrische schema 9 kW 3 N~
[1]
Hoofdverdeler
[2]
Binnenunit 9 kW, 400 V 3N~
[3]
Buitenunit 230 V~
[PC1] Circulatiepomp cv-installatie
[T0] Aanvoertemperatuursensor
[T1] Buitentemperatuursensor
11.4.5 Elektrische schema voor 9 kW 400 V 3 N~ elektrische bijverwarming, CS3400iAWS 10-14 OR-T 400 V 3 N~
Afb. 36 Elektrisch schema 9 kW 400 V 3 N~, alternatieve schakeling
[1]
Hoofdverdeler
[2]
Binnenunit 9 kW, 400 V 3N~
[3]
Buitenunit 400 V 3 N~
[PC1] Circulatiepomp cv-installatie
[T0] Aanvoertemperatuursensor
Compress 3400i AWS – 6721827810 (2023/08)
[T1] Buitentemperatuursensor
Technische gegevens
0010036220-003
0010036221-003
0010036222-003
39
