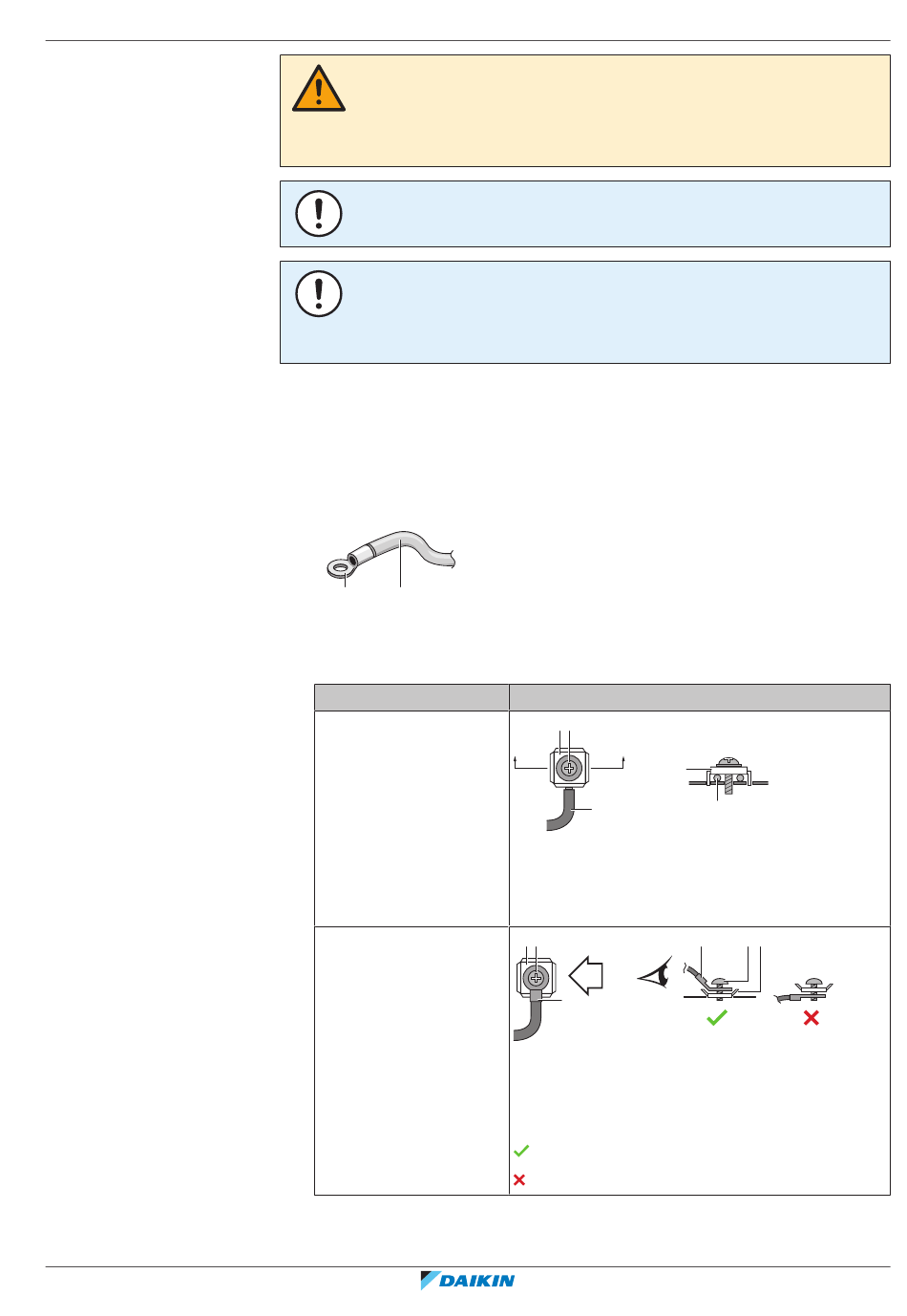

15.1.2 Richtlijnen voor het aansluiten van de elektrische bedrading
VAM350~2000J8VEB
Ventilatie-unit met warmteterugwinning
4P664012-1 – 2021.08
WAARSCHUWING
▪
Controleer na het beëindigen van de elektriciteit of alle elektrische onderdelen en
aansluitklemmen in de elektriciteitskast veilig zijn aangesloten.
▪
Controleer of alle deksels dicht zijn vooraleer de unit aan te zetten.
OPMERKING
Bij een ontbrekende of verkeerde N-fase in de voeding, zal het systeem niet werken.
OPMERKING
Installeer GEEN fasecompensatiecondensator, omdat deze unit een inverter bevat.
Een fasecompensatiecondensator vermindert de prestaties en kan ongevallen
veroorzaken.
Denk aan de volgende punten:
▪
Indien gevlochten geleiders worden gebruikt, plaats een rond oog op het
uiteinde. Schuif het rond oog over de draad tot aan het bekleed gedeelte en
maak het oog vast met een geschikt werktuig.
b
a
a Gevlochten geleider
b Ronde krimpklem
▪
Gebruik de volgende methodes om de draden te verbinden:
Draadtype
Éénaderige draad
Gevlochten geleider met
rond oog
15
|
Methode
c b
A
A´
c
a
a Éénaderige draad met open lus
b Schroef
c Platte sluitring
c b
B
B
a
a Klem
b Schroef
c Platte sluitring
Toegelaten
NIET toegelaten
Uitgebreide handleiding voor de installateur en de gebruiker
Elektrische installatie
AA´
a
a
b
c
51
