17.3.5 Rechtstreekse kanaalverbinding
Uitgebreide handleiding voor de installateur en de gebruiker
78
Als de unit voorzien is om te werken zonder controller, dan mag u ze NIET
inschakelen zolang de controller aangesloten is. Anders zal de unit na het
verwijderen van de controller een storing aangeven omdat ze het signaal van de
controller blijft zoeken. Reset de voeding zonder aangesloten controller om de
storing op te lossen.
▪
De optionele adapterprintplaat (KRP2A51) moet aangesloten zijn op 1 unit die
deel uitmaakt van de F1/F2-loop. Deze unit kan een airconditioner of een VAM-
unit zijn.
▪
Tot 64 units, een combinatie van airconditioners en VAM-units, kunnen worden
aangesloten op de F1- en F2-klemmen.
▪
KRP2A51 biedt ALLEEN ON/OFF-regeling. Als de VAM-units in de automatische
stand draaien, is een vast instelpunt ingesteld. Als P1/P2 NIET is aangesloten, is
het instelpunt van de airconditioner onbekend.
▪
Configureer de initiële instellingen met de controller van de airconditioner.

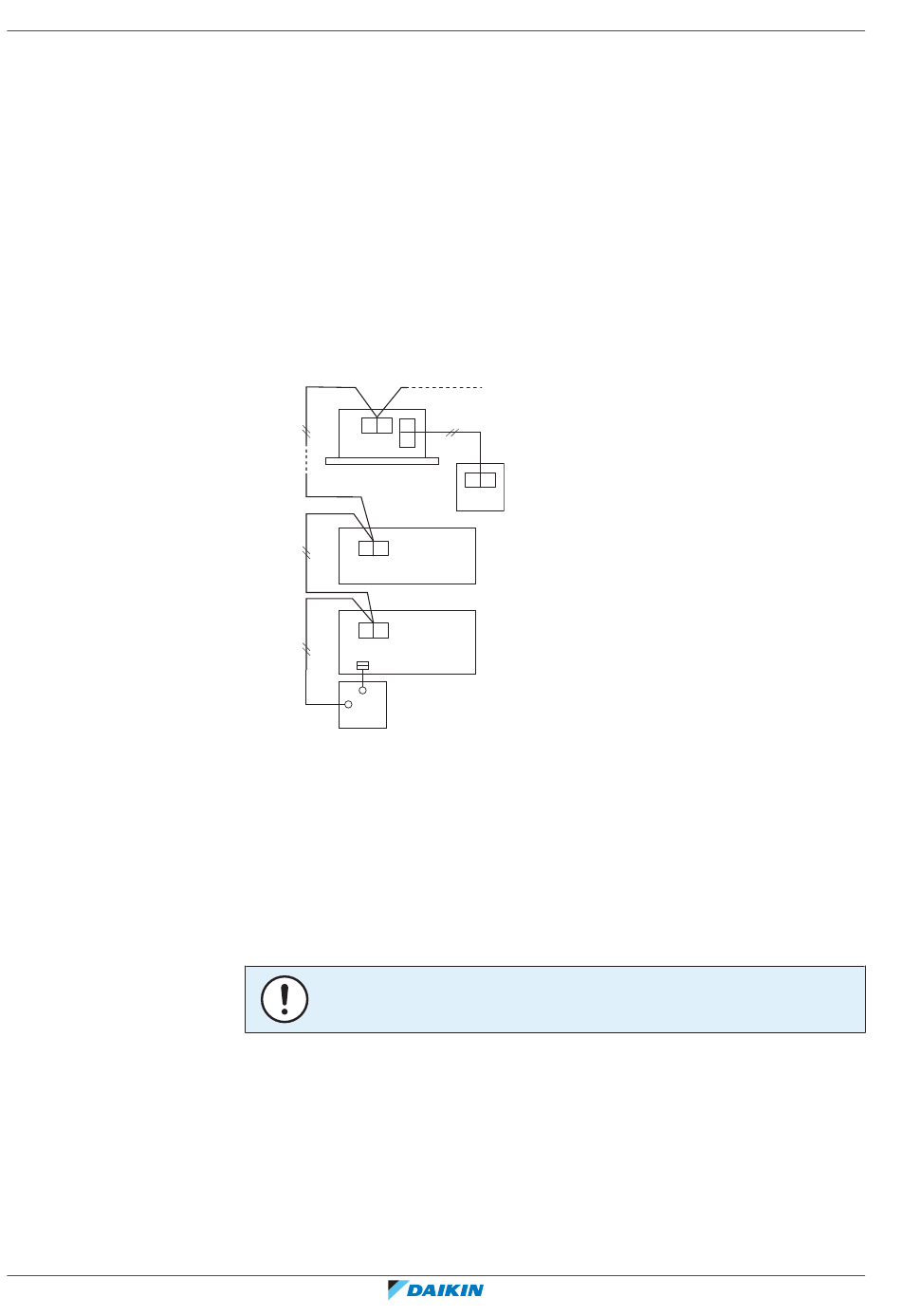

VRV
F1 F2
P1
P2
b
VAM 1
F1 F2
VAM 2
F1 F2
X35A
c
a Controller voor airconditioner
b Maximumlengte van verbindingsleiding: 1000 m
c Adapterprintplaat voor afstandsbediening (KRP2A51)
VRV VRV-binnenunit
VAM 1 VAM-ventilatie-unit met warmteterugwinning 1
VAM 2 VAM-ventilatie-unit met warmteterugwinning 2
Activeer instelling 17-8-02 om de centrale zone koppeling op ON in te stellen. Er
zijn geen andere instellingen vereist.
OPMERKING
Rechtstreekse kanaalaansluiting is NIET toegelaten met EKVDX-binnenunits.
De leidingaansluitingen zijn identiek aan die voor het 1-groep gekoppeld
besturingssysteem.
P1 P2
a
VAM350~2000J8VEB
Ventilatie-unit met warmteterugwinning
