15.3 Elektrische aansluitingen voor extra lokaal voorziene instelklep
15.4 Elektrische bedrading aansluiten
VAM350~2000J8VEB
Ventilatie-unit met warmteterugwinning
4P664012-1 – 2021.08
d Bevestigingsschroef en ring
e Aardingsklem
f Klemmenstrook
g Klemmenstrook transmissiebedrading (P1, P2, F1, F2)
h Transmissiebedrading (naar optionele controller)
li Voedingskabel
j Kabels voor aansluiting van extra externe instelklep (bijgeleverd accessoire)
k Gesloten busconnector met geïsoleerde koppelverbindingen (0,75 mm²) (lokaal te
voorzien)
l Dubbele of verstevigde geïsoleerde flexibele kabel (0,75 mm²) naar externe
instelklep (lokaal te voorzien)
m Kabelbinder (lokaal te voorzien)
n BRP4A50A (optioneel accessoire)
o KRP2A51 (optioneel accessoire)
p CO₂-sensor (optioneel accessoire)
q Tapschroef
r Kabels voor ververswerking
Een externe instelklep voorkomt de aanvoer van buitenlucht wanneer de VAM
uitgeschakeld is.

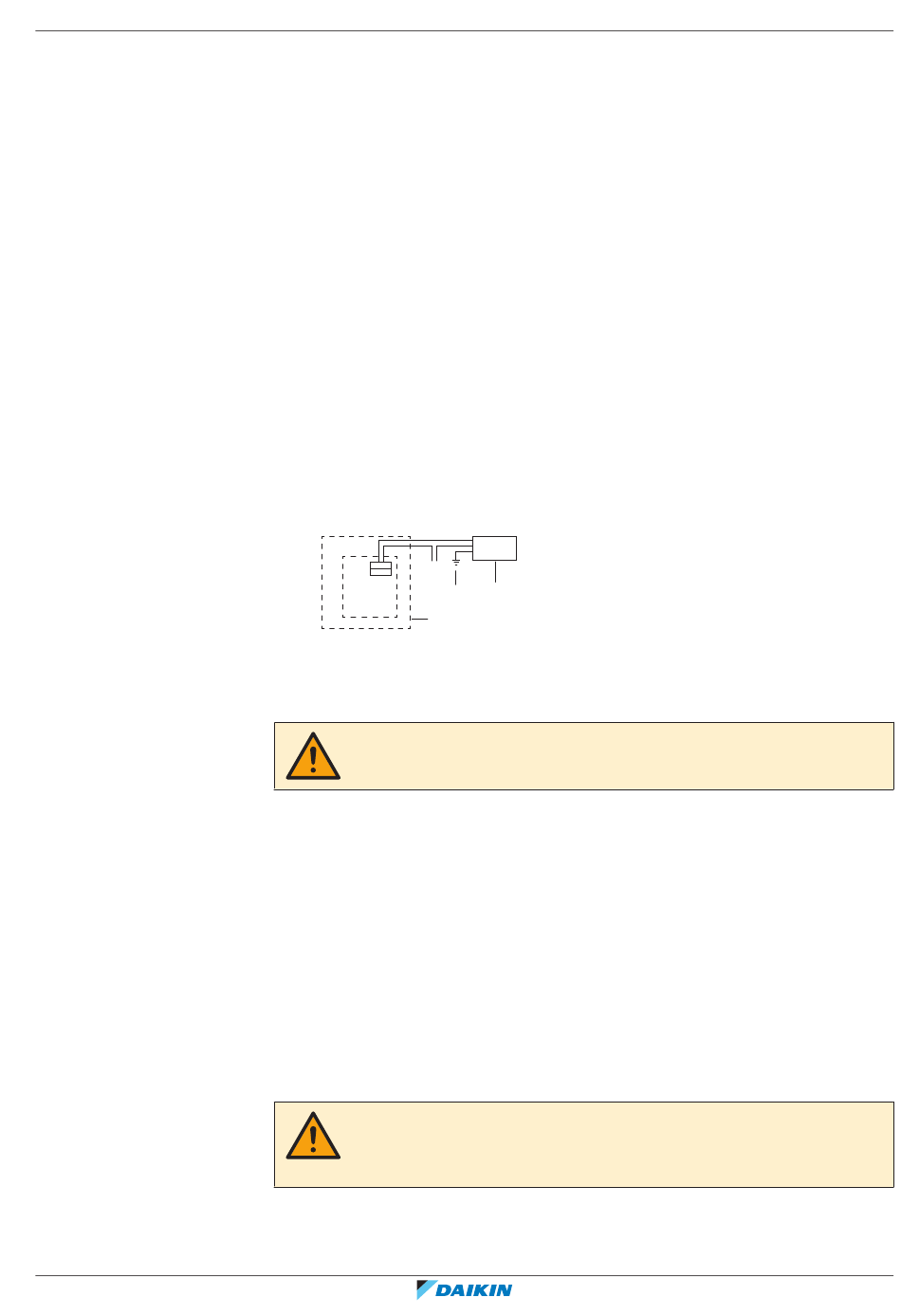

De hoofdprintplaat van de VAM is voorzien van een contact voor een externe
instelklep.
d
X24A
PCB
a
a VAM
b Externe instelklep
c Aarding externe instelklep
d Voedingsbron
VOORZICHTIG
Volg de onderstaande instructies nauwkeurig op.
Vereiste elektrische aansluitingen
Sluit één uiteinde van de accessoirekabel aan op de X24A-connector op de
printplaat en het andere uiteinde op de kabel naar de externe instelklep via een
gesloten busconnector met geïsoleerde koppelverbindingen (0,75 mm²).
Het elektrische circuit vereist een stroombeveiliging van 3 A en een maximale
spanning van 250 V.
X24A sluit het contact wanneer de ventilator van de VAM begint te draaien en
opent het wanneer de ventilator stopt.
WAARSCHUWING
De
VAM
veiligheidsvoorzieningen en voeding delen.
1 Voedingskabel: Geleid de kabel door het frame en sluit de draden aan op het
klemmenblok (L, N, aarding).
c
b
en
de
EKVDX-binnenunit
Uitgebreide handleiding voor de installateur en de gebruiker
15
Elektrische installatie
|
MOETEN
dezelfde
elektrische
61
