Montage
5. Optie: De stekker van de aansluitkabel van het branderspercontact EKS1641110 op de printplaatrand van de regeling, op
de positie BSK (3-polig, zie Afb. 3-15) steken.
Voor overige aansluitingsaanwijzingen de bedienings- en installatiehandleiding EKHWP300/500A in acht nemen.
6. Regeling van boven af in de bevestigingshoek hangen.
7. Bekabeling van de boosterpomp en de bedrijfspomp. De onderste bedrijfspomp met de rood gemarkeerde pompkabel
verbinden, de bovenste pomp met de tweede kabel.
8. Kabels van de regeling langs de retourleiding leggen en met kabelbinders vastzetten.

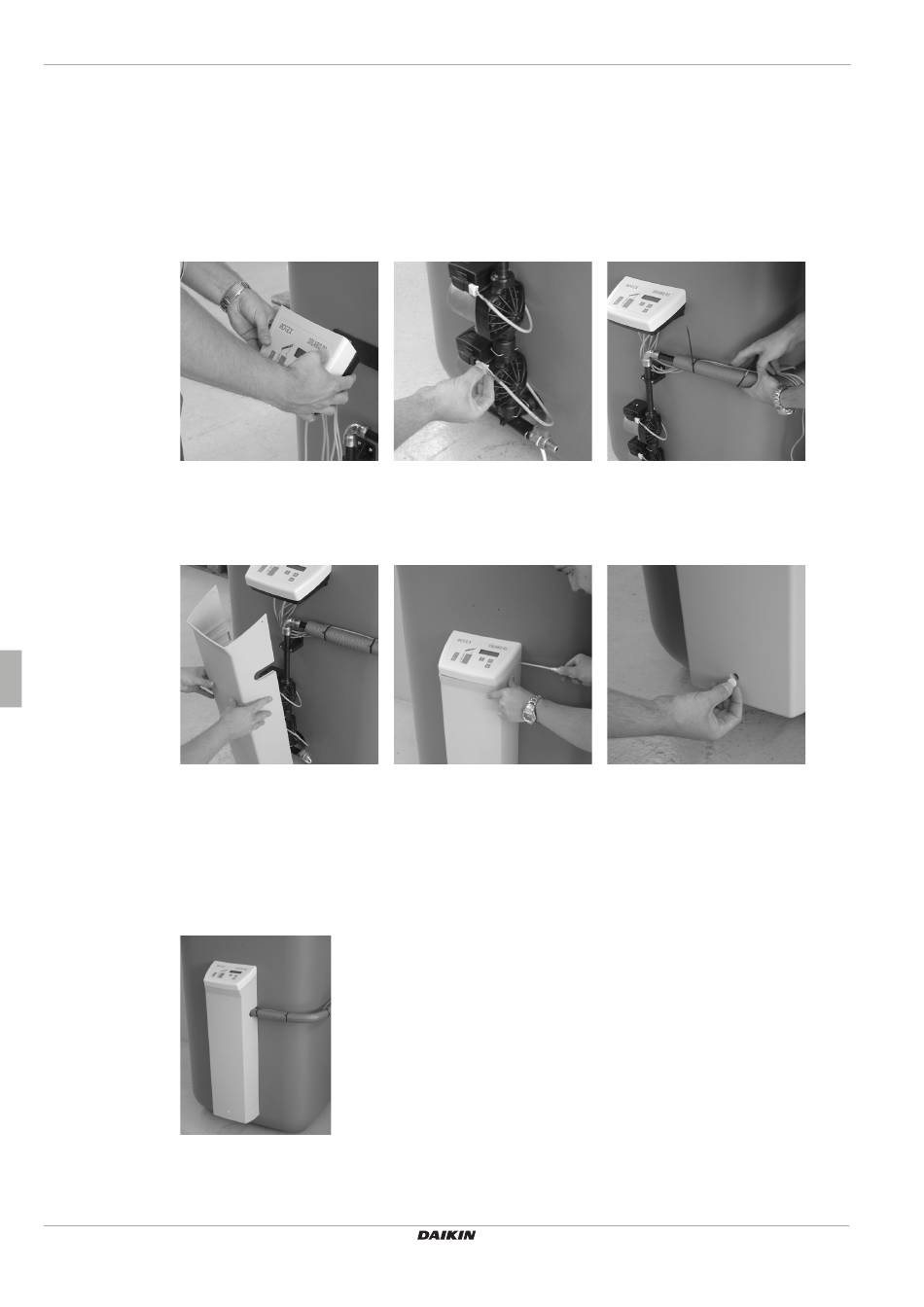

Afb. 3-21 Stap 5
De kap aanbrengen
Afb. 3-24 Stap 1
1. De kap opschuiven en uitlijnen. Daarbij de kap zo onder de regelingsbehuizing schuiven, dat een gelijkmatige voeg rondom de
regeling ontstaat.
2. De kap aan beide zijden met verzonkenkopschroeven aan de regelingsbehuizing schroeven.
3. De kap met de daaronder liggende boileraansluithoek bevestigen. Daarvoor de zelftappende schroef (wordt meegeleverd)
voorzichtig via de verdieping in het onderste deel van het behuizingsfront schroeven en dan de afdekkap aanbrengen.
Afb. 3-27 Gemonteerde EKSRPS3
Bedienings- en installatiehandleiding
12
Afb. 3-22 Stap 6
Afb. 3-25 Stap 2
Afb. 3-23 Stap 7
Afb. 3-26 Stap 3
Regelings- en pompunit voor zonne-energie-installaties
EKSRPS3
4PW56023-1
