3.2.2 Montage sensoren
FlowSensor
De zonne-energie FlowSensor FLS is een meetvoorziening, die gelijktijdig de doorstromingsrichting in het collectorveld alsmede de
aanvoertemperatuur registreert. Het meetbereik ligt tussen 0 en 20 l/min (doorstromingshoeveelheid) en 0 tot 120°C
(aanvoertemperatuur). De meetwaarden worden op de regeling van de EKSRPS3 weergegeven. M.b.v. de toerentalregeling van
de bedrijfspomp zorgt de regeling van de EKSRPS3 in de installatiemodus voor het automatisch instellen van de geschikte
doorstroming.
1. Afdichting (b) op de zonne-energie-aanvoeraansluiting (a) van de boiler aanbrengen.
2. FlowSensor (c) op de zonne-energie-aanvoeraansluiting (a) van de boiler schroeven.
3. De afdichting (e) aanbrengen en de steekmof (f) op de ingang van de FlowSensor (c) monteren.
4. De aanvoerleiding (g) (Ø 15 mm) tot de benodigde lengte inkorten en de steekfitting (f) insteken.
5. FlowSensorkabel tussen FlowSensor (c) en regeling aanleggen.
6. FlowSensorkabel op de FlowSensor (c) en de printplaatrand van de regeling, bij positie FLS (4-polig, zie Afb. 3-15) steken.

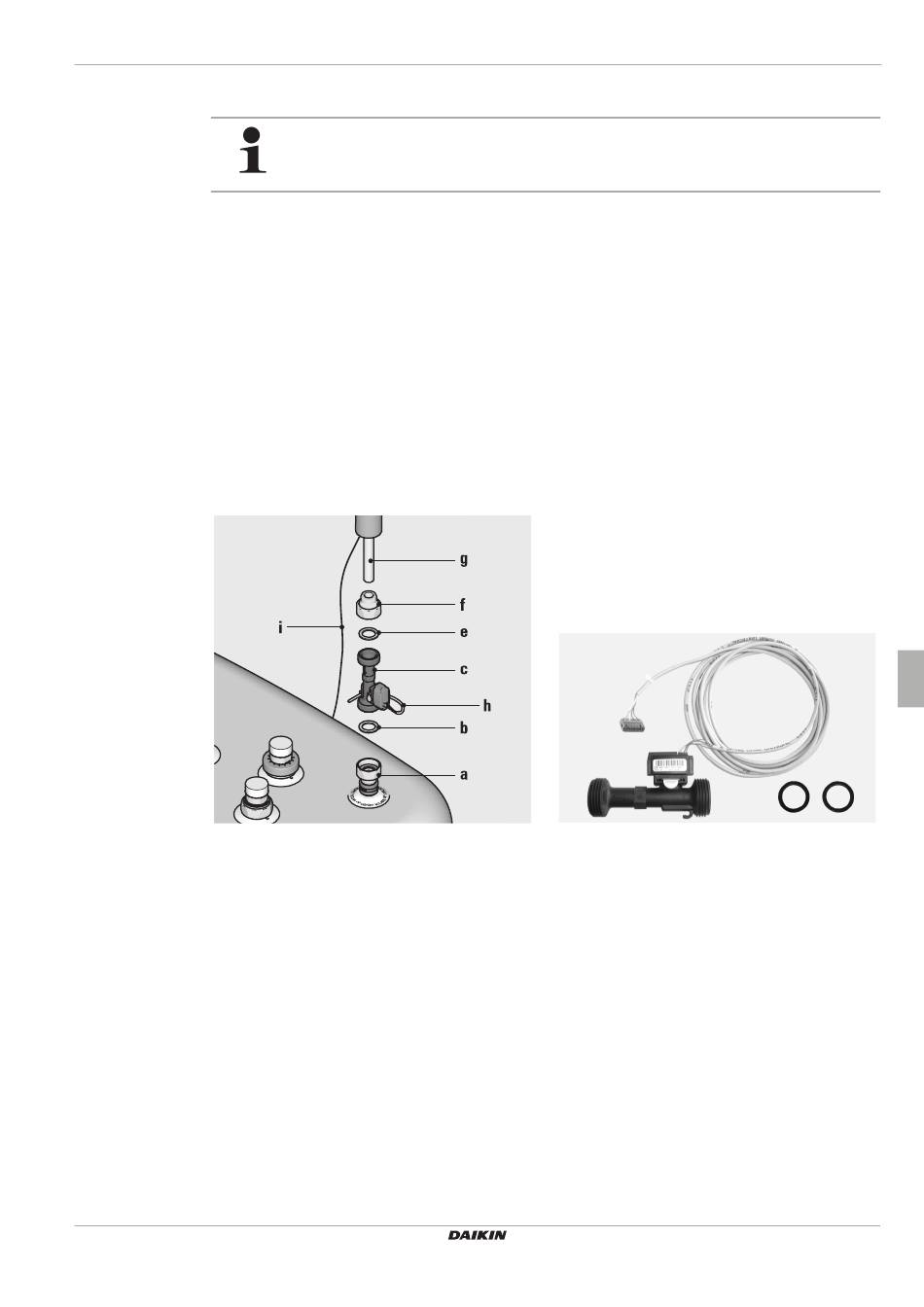

Afb. 3-28 Montage FlowSensor FLS
EKSRPS3
Regelings- en pompunit voor zonne-energie-installaties
4PW56023-1
Bij de montage op de doorstromingsrichting van de meetvoorziening letten.
Afb. 3-29 FlowSensor FLS inclusief 3 m kabel
