Productbeschrijving
2.1
Opbouw en onderdelen van de zonne-energie-installatie
2
Productbeschrijving
Afb. 2-1
Afb. 2-2
1
Buiteninstallatie
2
Binnentoestel
3
Koelmiddel-warmtewisselaar (1
4
Water-warmtewisselaar (2
5
Compressor
6
Verwarmingspomp
7
Afsluitklep
8
3-weg omschakelklep met aandrijfmotor
9
Boiler
(Afb. 2-1: EKHWP300A, Afb. 2-2: EKHWP500A)
10
Verdeelblok voor vloerverwarming
Bedienings- en installatiehandleiding
6

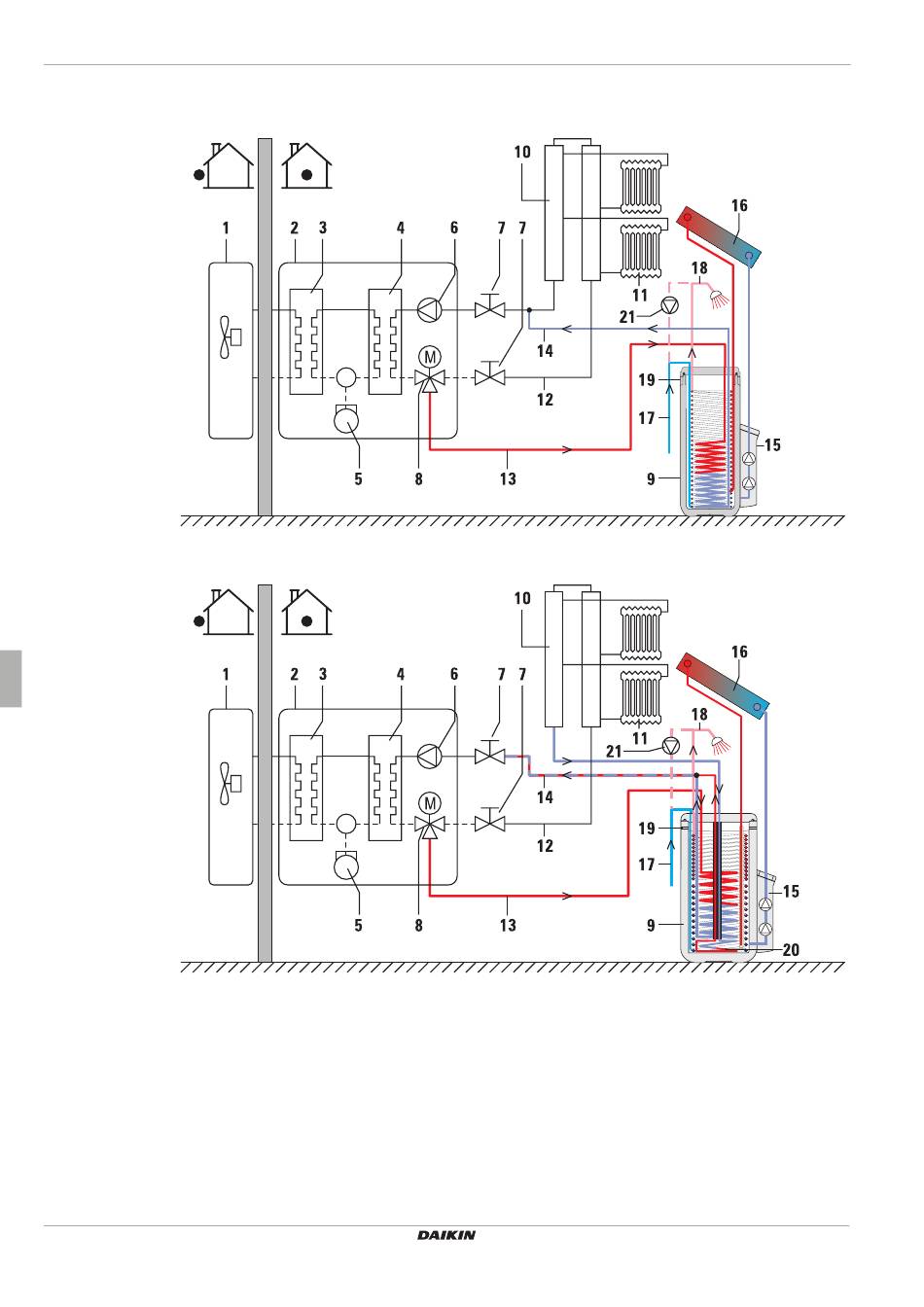

Standaard opbouw van een DAIKIN-zonne-energie-installatie met EKHWP300A
Standaard opbouw van een DAIKIN-zonne-energie-installatie met EKHWP500A (met bijverwarming m.b.v. zonne-energie)
e
trap
e
stap)
11
Verwarmingselement
12
Aanvoer verwarming
13
Aanvoer boilerlading
14
Retour
15
Regelings- en pompunit voor zonne-energie-installaties
16
Collectorveld
17
Koud water aansluitleiding
18
Verdeelleiding warm water
19
Aansluiting veiligheidsoverloop
20
Bijverwarming m.b.v. zonne-energie
21
Circulatieleiding
Regelings- en pompunit voor zonne-energie-installaties
EKSRPS3
4PW56023-1
