3 Testen met een PAT400
3.1
Een apparaat aansluiten op de PAT400
Apparaten worden getest door middel van de aansluitingen boven aan het instrument. Het betreffende apparaat wordt
eenvoudigweg op de desbetreffende aansluiting aangesloten.
Een netsnoer (IEC-snoer) of verlengsnoer moet worden "kortgesloten" naar de kleine IEC-aansluiting aan de bovenzijde van het
instrument. Zo kunnen de continuïteit en de polariteit automatisch worden getest zonder aansluiting van de externe sonde.
Bij standaardapparaten van klasse I en klasse II wordt ook de externe sonde gebruikt voor AARDINGS-, ISOLATIE- EN
LEKSTROOMTESTS. De instructie voor aansluiting ervan wordt op het betreffende moment op het scherm weergegeven.

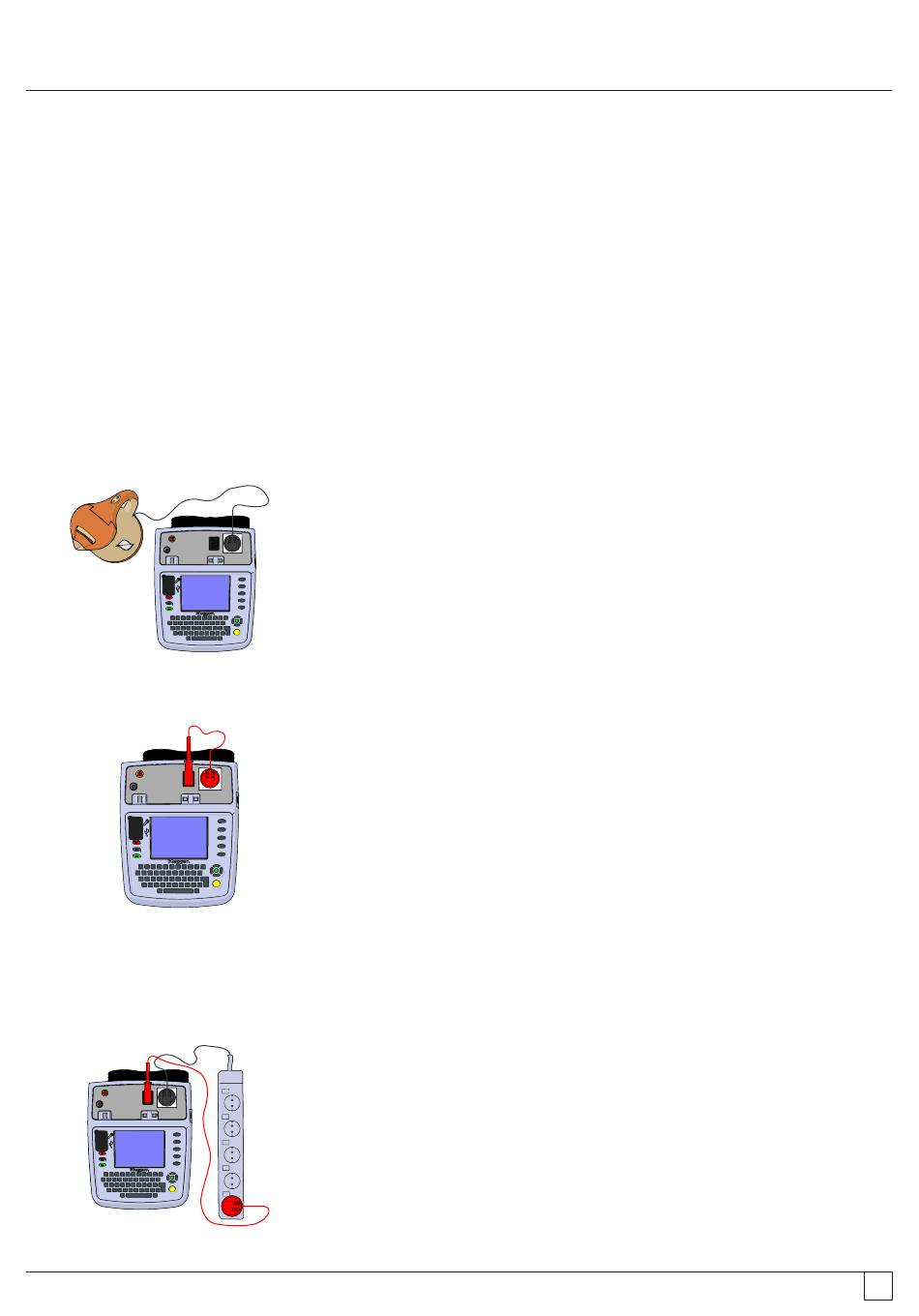

In de volgende afbeeldingen wordt getoond hoe het te testen apparaat moet worden aangesloten.
OPMERKING:
de stippellijn geeft aan waar een 110V-apparaat moet worden aangesloten (alleen PAT-testers voor het Verenigd
Koninkrijk).
Tijdens de testprocedure moeten mogelijk andere meetsnoeren worden aangesloten. Volg de instructies op
het scherm.
SLUIT NOOIT MEER DAN ÉÉN APPARAAT TEGELIJK AAN.
PAT400 - Portable appliance tester
Een apparaat van klasse I of klasse II aansluiten
Standaard apparaten van klasse I of klasse II aansluiten op de PAT400:
1. Sluit het apparaat aan op de 230V-testaansluiting van de PAT400.
110V-apparatuur aansluiten op de PAT400:
1. Sluit het apparaat aan op de 110V-testaansluiting van de PAT400.
Een IEC-type netsnoer of een 110V-netsnoer aansluiten
Doe het volgende om een standaard IEC-type netsnoer (computertype) aan te sluiten op
de PAT400:
1. Sluit de netvoedingsstekker aan op de aansluiting voor netvoedingstests van de
PAT400.
2. Sluit de IEC-stekker aan op de IEC-aansluiting.
Voor het aansluiten van een 110V-netsnoer gebruikt u de 110V/IEC-stekkeradapter (zie
optionele accessoires - Bijlage D).
1. Sluit de 110V-netvoedingsstekker aan op de 110V-testaansluiting.
2. Sluit het vrije uiteinde van het 110V-netsnoer aan op de 110V-adapterstekker.
3. Sluit de IEC-connector van de 110V-adapter aan op de IEC-aansluiting van de PAT400.
Een verlengsnoer aansluiten
Een verlengsnoer aansluiten op de PAT400:
1. Sluit de netvoedingsstekker aan op de aansluiting voor netvoedingstests van de
PAT400.
2. Gebruik de verlengsnoeradapter en sluit de verste aansluiting van het verlengsnoer aan
op de IEC-aansluiting van de PAT400.
Voor het aansluiten van een 110V-netsnoer gebruikt u de 110V/IEC-stekkeradapter (zie
optionele accessoires - Bijlage D).
www.megger.com
18
