1.
Sluit de 110V-netvoedingsstekker aan op de 110V-testaansluiting.
2.
Sluit het vrije uiteinde van het 110V-netsnoer aan op de 110V-adapterstekker.
3.
Sluit de IEC-connector van de 110V-adapter aan op de IEC-aansluiting van de PAT400
3.2
Een apparaat testen

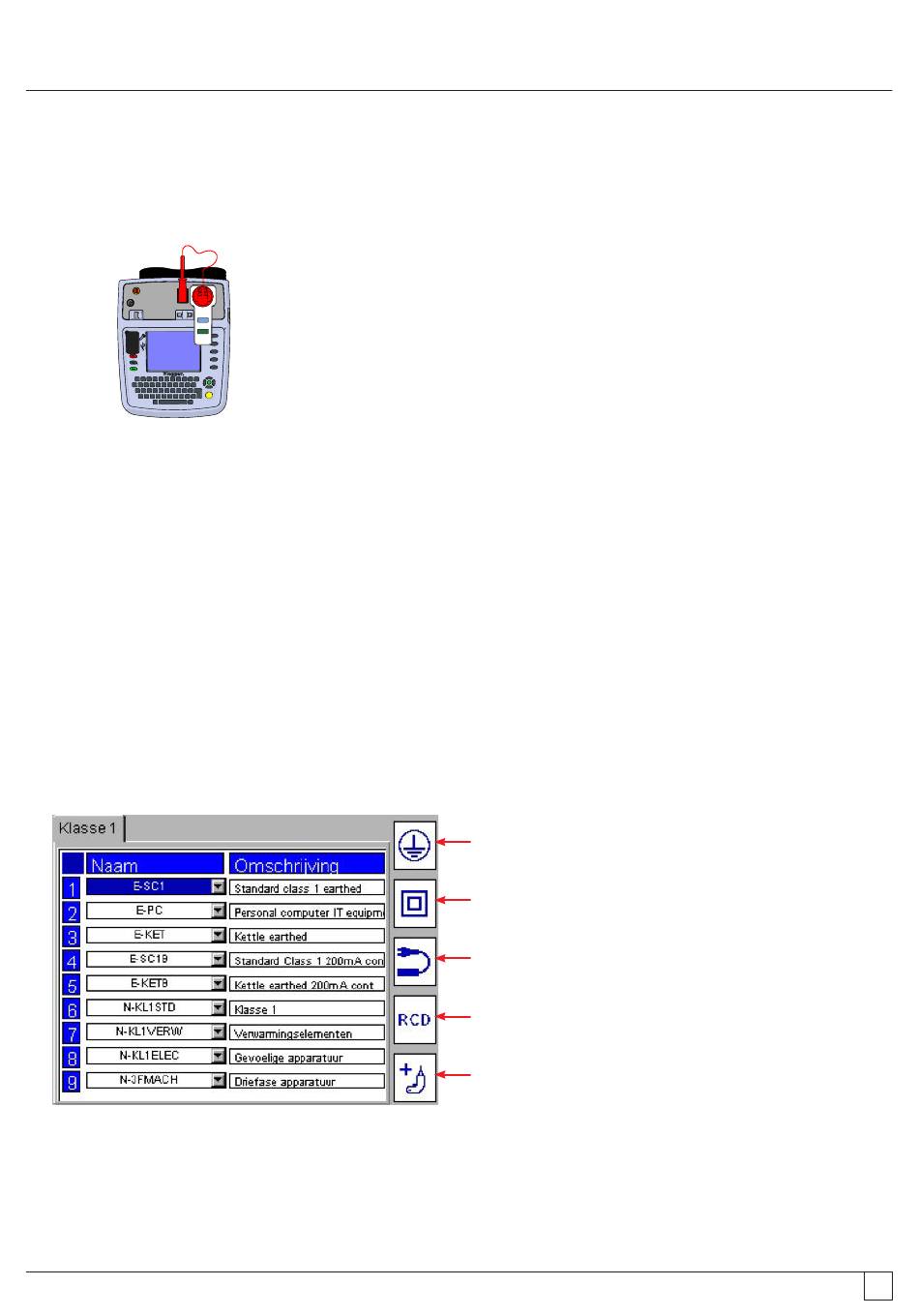

De PAT400-instrumenten zijn ontworpen om elektrische apparatuur automatisch te testen met behulp van TESTGROEPEN. Een
"TESTGROEP" is een specifieke groep tests die geschikt is voor het type apparaat dat wordt getest.
De PAT-tester wordt geleverd met een vooraf gedefinieerde set testgroepen. Er kunnen echter andere groepen worden toegevoegd,
met een maximum van 100. Zie hiervoor hoofdstuk 8.
Voordat een test wordt uitgevoerd, moet een TESTGROEP worden geselecteerd. Er zijn drie opties voor het starten van de
testprocedure:
OPTIE 1 Selecteer een testgroep uit de SNELTOETS-opties.
OPTIE 2 Druk op de toets TEST – u krijgt nu het apparaattestscherm te zien.
OPTIE 3 Scan de apparaat-ID met een barcodescanner en druk vervolgens op TEST (de apparaatgegevens moeten al zijn opgeslagen
in de PAT400, anders schakelt de PAT400 over naar het scherm voor het toevoegen van een apparaat).
Optie 1: TEST STARTEN – VIA DE SNELTOETSEN
1.
Selecteer een testgroep voor klasse I, klasse II, IEC-/verlengsnoeren of ALS door op een van de SNELTOETS-opties te
drukken: Er verschijnt een lijst met TESTGROEPEN die van toepassing zijn op dat type apparatuur
2.
Selecteer een van de testgroepen door op de toets met het bijbehorende nummer te drukken en druk vervolgens op
de toets TEST.
Of
Druk tweemaal op het betreffende nummer om de testprocedure te starten.
Of
Scrol omlaag naar de vereiste testgroep en druk op de toets TEST
PAT400 - Portable appliance tester
Een draagbare ALS aansluiten
Een draagbare ALS aansluiten op de PAT400:
1. Sluit de ALS aan op de 230V-testaansluiting van de PAT400.
2. Gebruik de IEC-meetsnoeradapter en sluit de IEC-stekker van het adaptersnoer aan op
de IEC-aansluiting van de PAT400.
3. Sluit de netvoedingsstekker van de IEC-meetsnoeradapter aan op de ALS.
Testgroepen klasse I
Testgroepen klasse II
Testgroepen voor IEC-netsnoeren
en verlengsnoeren
ALS-testgroepen
Apparaat toevoegen
