1 Indeling van het instrument
1.1
Overzicht van de PAT400
De PAT400-serie draagbare-apparaattesters omvat volledig geautomatiseerde testers voor het snel testen van de veiligheid van
draagbare elektrische apparatuur. De PAT400's werken op 230 V AC (of bij VK-varianten op voedingen van 230 V AC en 110 V AC).
Alle waarschuwingen moeten worden gelezen en begrepen alvorens de tester wordt gebruikt.
Gebruikers moeten voldoende kennis hebben van het uitvoeren van veiligheidstests op elektrische apparatuur en moeten alle lokale
regelgeving naleven.
Oplaadbare NiMH-batterij type 9 V PP3 meegeleverd - niet geïnstalleerd. Deze moet vóór het eerste gebruik van het instrument
worden geïnstalleerd. Zie paragraaf 1.8 voor instructies.

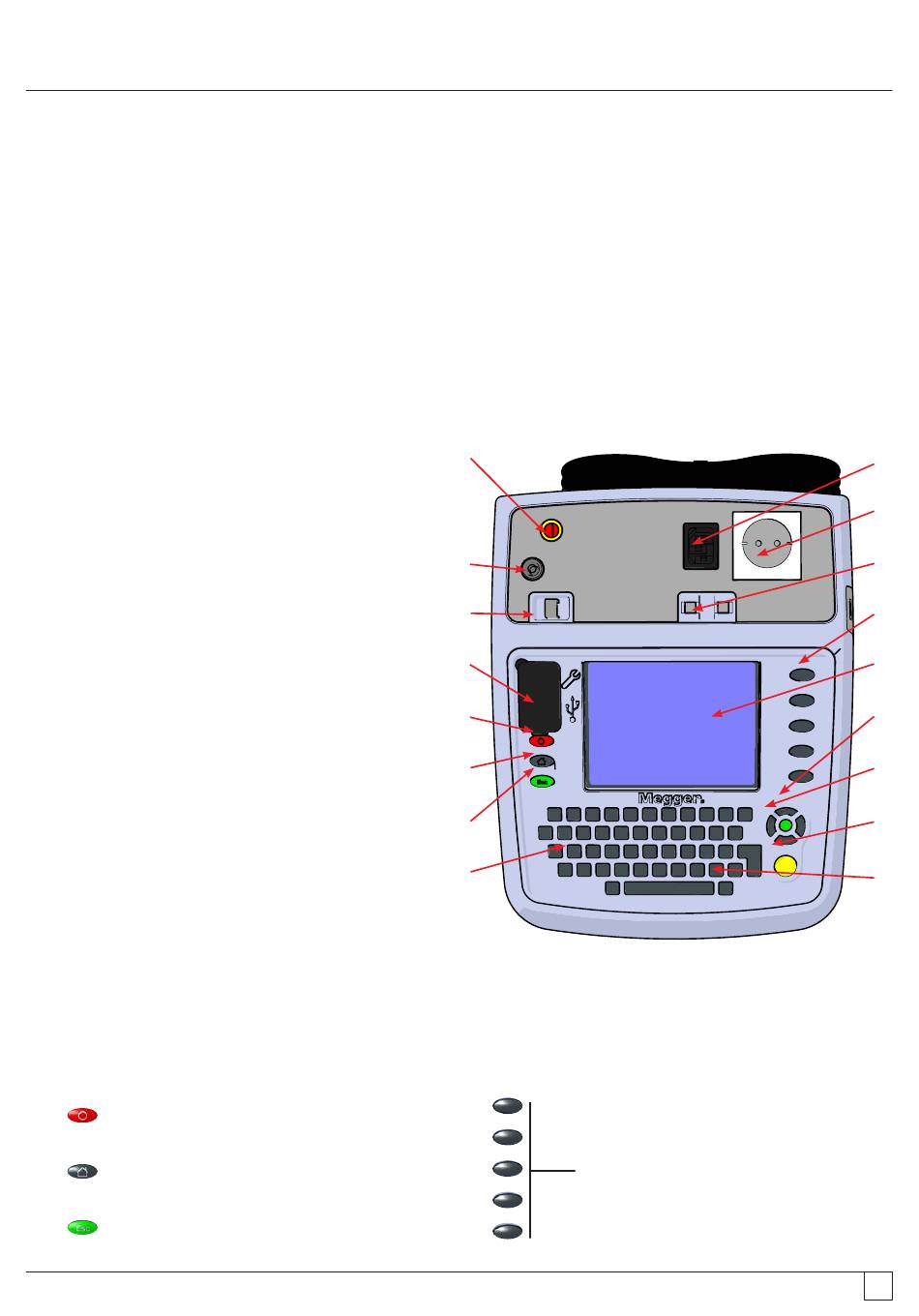

1.2
Indeling van het instrument
1.
Qwerty-toetsenbord
2.
Escape-toets
3.
Home-toets
4.
Voeding uitschakelen
5.
USB-poorten
6.
Nulaansluiting
7.
Aansluiting voor aardings-/continuïteitstest
8.
110V-testaansluiting (ALLEEN VK)
9.
Testaansluiting retour IEC-/verlengsnoer
10.
Aansluiting voor netspanningstest
11.
Zekeringtester
12.
Sneltoetsen
13.
QVGA-kleurendisplay
14.
Navigatietoetsen OMHOOG/OMLAAG/LINKS/
RECHTS
15.
Toets OK
16.
Toets TEST
17.
(QT) Toets voor snelle test
1.3
Functies van de toetsen
Functies van de toetsen
Uitschakelen – Voorkomt ontladen van batterij
Keert terug naar scherm HOME
Escape - Scherm afsluiten zonder op te slaan
PAT400 - Portable appliance tester
8
7
6
5
4
3
2
1
PAT450 instrument layout
Sneltoetsen. - De functie is afhankelijk van
het aangrenzende pictogram. Voor het snel
selecteren van de opties op het display.
9
10
11
12
13
14
15
16
17
www.megger.com
9
