Bedieningshandleiding
C4000 Entry/Exit
Opmerking

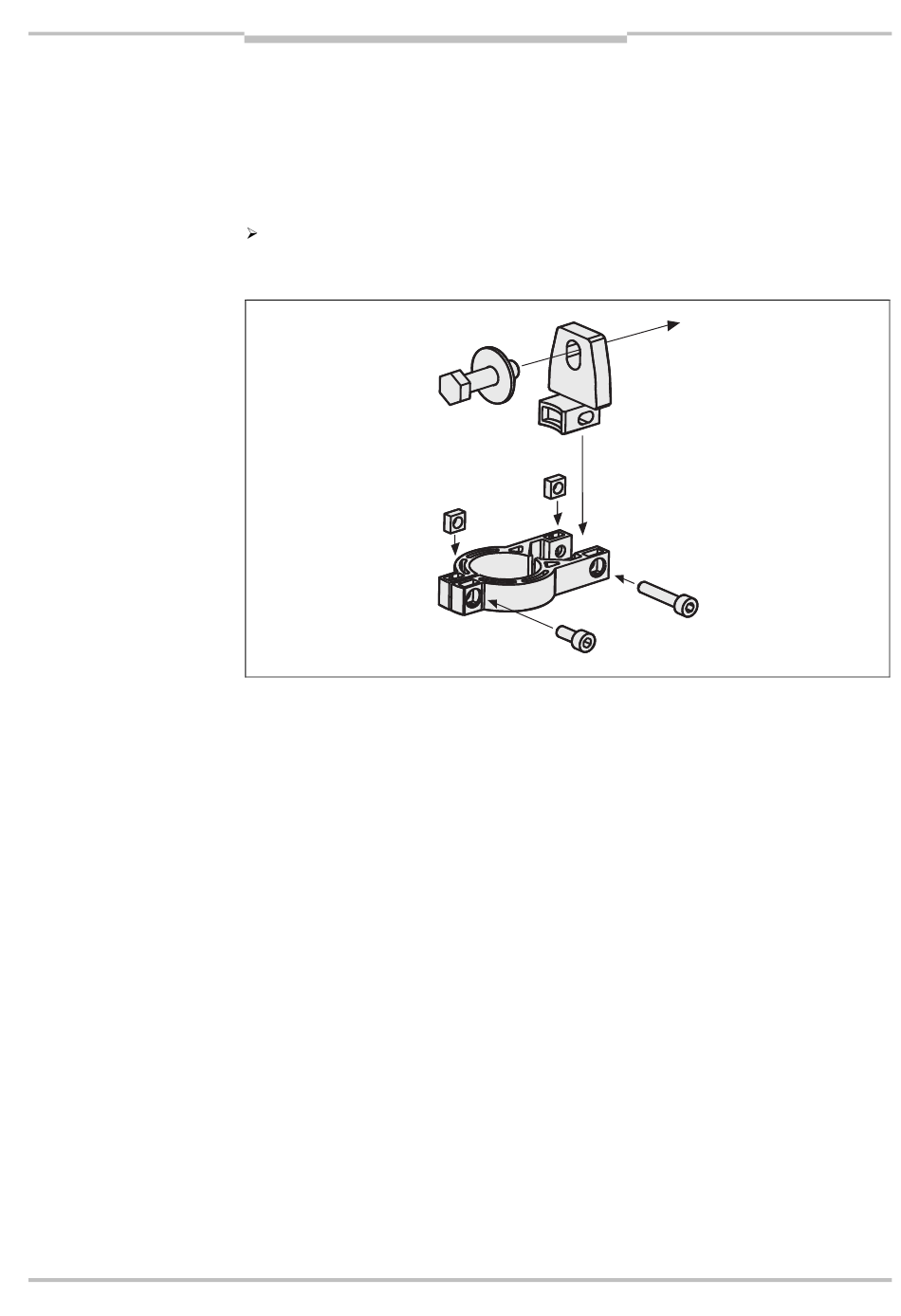

Afb. 11: De swivel-mount-
bevestiging in elkaar zetten
8010245/YT68/2016-02-25
Wijzigingen en correcties voorbehouden
Montage
5.2.1
Bevestiging met swivelmount-bevestiging
De swivel-mount-bevestiging bestaat uit zwart polyamide PA6. Door deze bevestiging is het
mogelijk om de zender en de ontvanger exact rond de as van het apparaat af te stellen,
ook nadat u de bevestigingen hebt aangebracht.
De swivel-mount-bevestiging is tevens geschikt om er de hoekspiegel PNS75 en PNS125
aan te bevestigen (zie paragraaf 11.4.5 e.v. op pagina 61 e.v.).
Draai de schroeven van de swivel-mount-bevestiging vast met een draaimoment van
2,5 tot 3 Nm. Hogere draaimomenten kunnen de bevestiging beschadigen, kleinere
draaimomenten bieden onvoldoende bescherming tegen vibraties.
