C4000 Entry/Exit

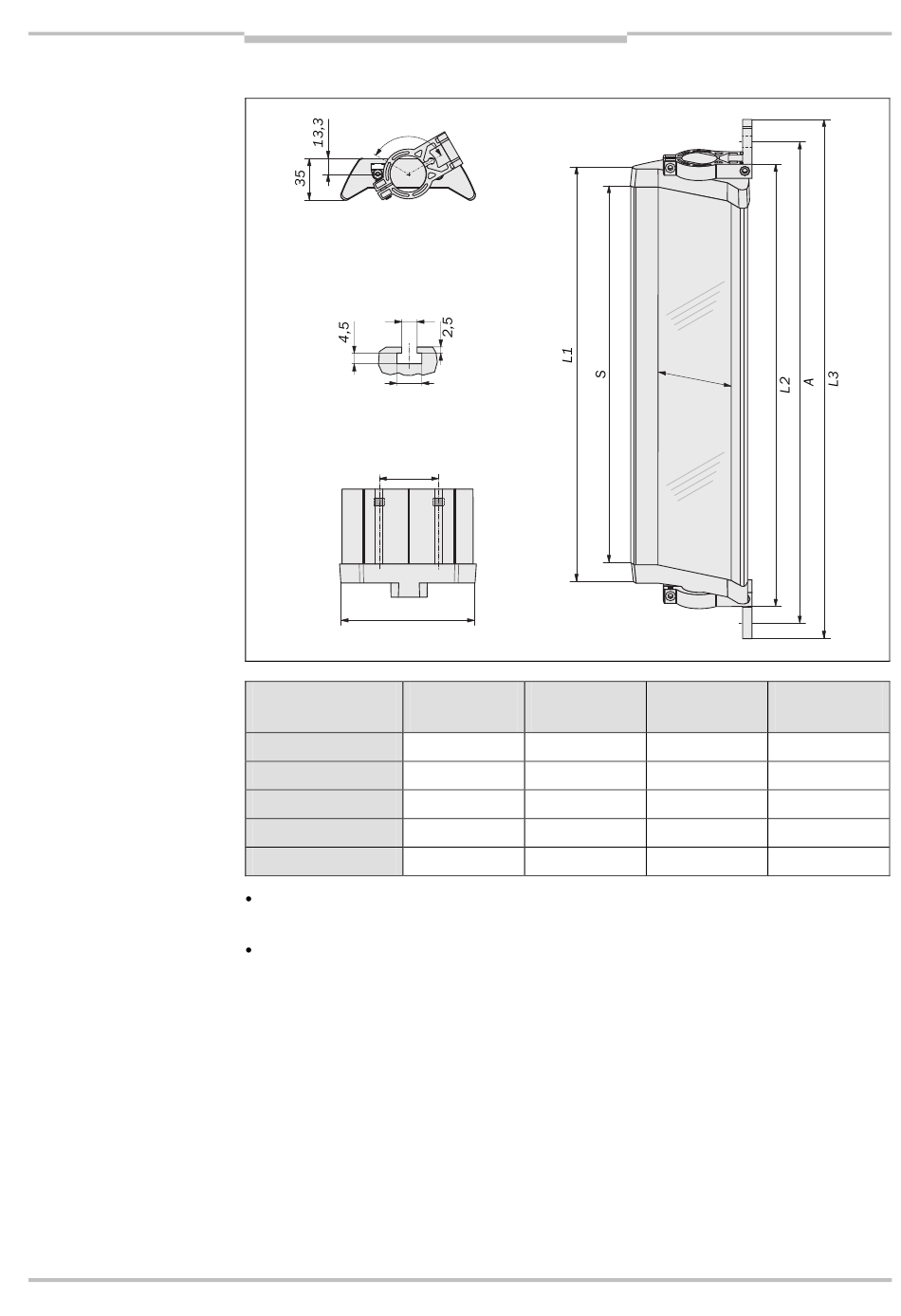

Afb. 27: Maatsheets
hoekspiegel PNS75 (mm)
Tab. 24: Van de
spiegelhoogte afhankelijke
afmetingen van de
hoekspiegel PNS75
Opmerkingen
8010245/YT68/2016-02-25
Wijzigingen en correcties voorbehouden
Technische gegevens
11.4.5
Hoekspiegel PNS75
±60°
Bevestiging met
swivelmount-bevestiging
6,5
10,5
Schuifmoergroef voor
zijmontage
50
114
Spiegelhoogte S
[mm]
940
1090
1240
1390
1540
Bij gebruikmaking van omkeerspiegels wordt de nuttige reikwijdte minder (zie Tab. 6 op
pagina 20).
Het gebruik van omkeerspiegels is niet toegestaan, als er gerekend moet worden drup-
pelvorming of ernstige verontreiniging van de omkeerspiegels.
