Bedieningshandleiding
C4000 Entry/Exit

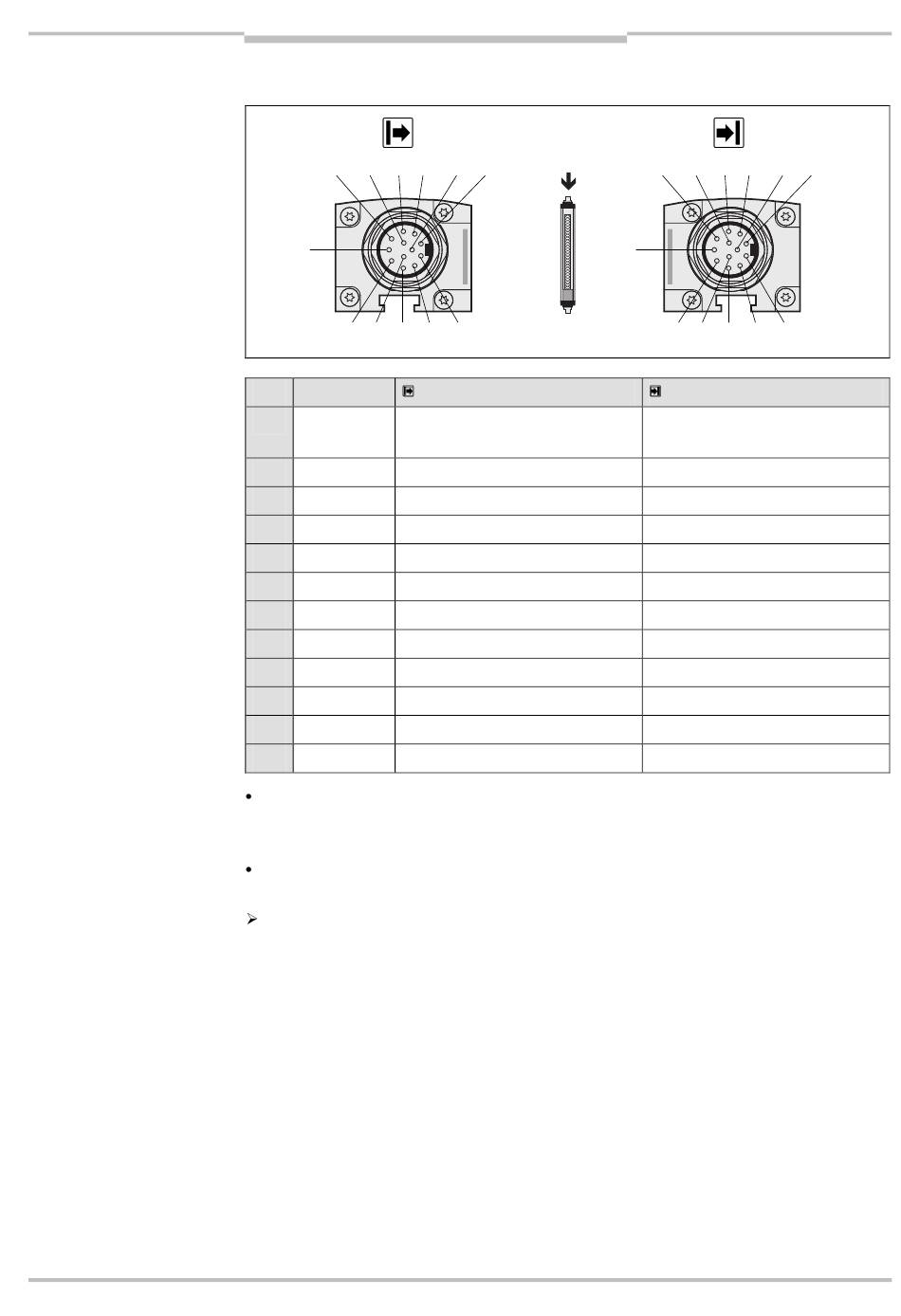

Afb. 17: Pin-toewijzing
uitbreidingsaansluiting
M26 × 11 + FA
Tab. 12: Pin-toewijzing
uitbreidingsaansluiting
M26 × 11 + FA
Opmerkingen
8010245/YT68/2016-02-25
Wijzigingen en correcties voorbehouden
Elektro-installatie
6.3
Uitbreidingsaansluiting M26 × 11 + FA
8
11
7
FA
1
9
2
Pin
Aderkleur
1
Bruin
24 V DC uitgang
(voedingsspanning)
2
Blauw
0 V DC (voedingsspanning)
3
Grijs
Gereserveerd
4
Roze
Gereserveerd
5
Rood
Gereserveerd
6
Geel
Gereserveerd
7
Wit
Gereserveerd
8
Rood/blauw Gereserveerd
9
Zwart
Apparaatcommunicatie (EFI
10
Paars
Apparaatcommunicatie (EFI
11
Grijs/roze
Geen functie toekennen
FA
Groen
Functie-aarde
De connectorpositie (draaiing) in het huis kan van apparaat tot apparaat verschillen. U
herkent de pin-toewijzing van de connector aan de positie die de pins ten opzichte van
elkaar hebben.
Als u geen ander veiligheids-lichtscherm op een uitbreidingsaansluiting aansluit, dan
mag u op pin 9 en 10 ook geen kabel aansluiten.
Draai de meegeleverde beschermkap altijd weer op de uitbreidingsaansluiting, als u de
uitbreidingsaansluiting niet nodig hebt.
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
6
10
5
3
4
Zender
8
11
7 6
FA
1
9
2
3
Ontvanger
24 V DC uitgang
(voedingsspanning)
0 V DC (voedingsspanning)
Ingang NoodRstop 1
Ingang NoodRstop 2
Resetten/hernieuwde start
Testuitgang Nood-stop 2
Testuitgang Nood-stop 1
Uitgang Reset noodzakelijk
)
Apparaatcommunicatie (EFI
A
)
Apparaatcommunicatie (EFI
B
Geen functie toekennen
Functie-aarde
Hoofdstuk 6
10
5
4
)
A
)
B
37
