parkeerrem in werking en verwijder het sleuteltje
uit het contact.
2. Steek een buis of gelijksoortig voorwerp op het
uiteinde van de lange veer om de spanning op de
veer tijdens de afstelling op te heffen (Figuur 40).
De veren staan onder spanning.
Wees voorzichtig bij het afstellen.
3. Als de veer is ontspannen, verwijdert u de bout en
de borgmoer waarmee de actuator van de veer is
bevestigd aan de beugel (Figuur 40).

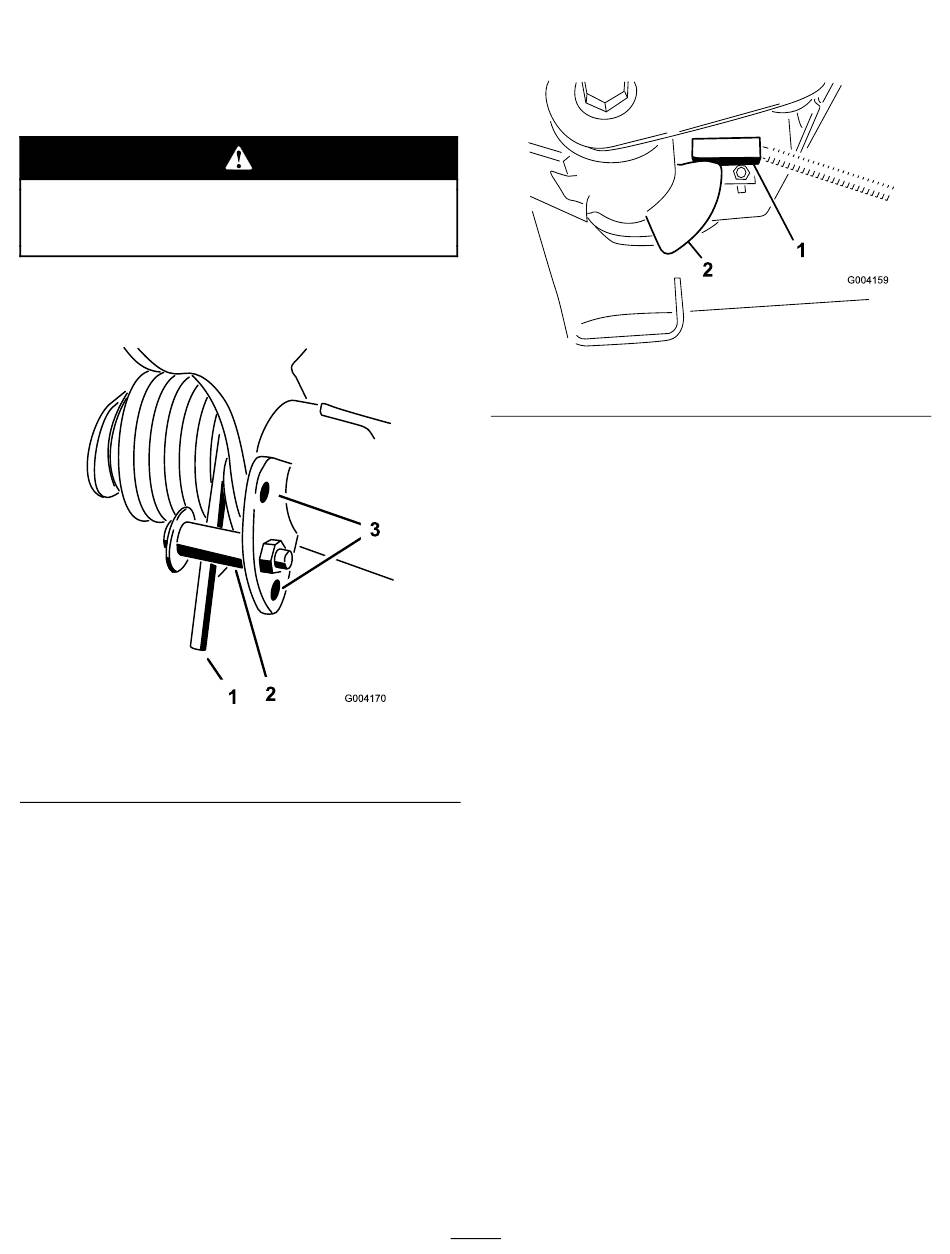

Figuur 40
1. Veer
2. Actuator van veer
4. Plaats de actuator van de veer in de gewenste
opening en zet deze vast met de borgmoer.
5. Herhaal deze procedure bij de andere veer.
Draaihoogte van hefarm
afstellen
1. Plaats de machine op een horizontaal oppervlak,
laat de maaidekken neer, zet de motor af, stel de
parkeerrem in werking en verwijder het sleuteltje
uit het contact.
2. De schakelaar van de hefarm bevindt zich onder
de hydraulische tank achter de hefarm rechts voor
(Figuur 41).
3. Draai de bevestigingsschroeven van de schakelaar
los (Figuur 41) en zet de schakelaar lager om
3. Openingen
de draaihoogte van de hefarm te verhogen of
hoger om de draaihoogte te verlagen. Draai de
bevestigingsschroeven vast.
1. Schakelaar
De machine duwen of slepen
In noodgevallen kan de machine vooruit worden
bewogen door de omloopklep in de regelbare
hydraulische pomp in werking te stellen en de machine
te duwen of te slepen.
Belangrijk: U mag de machine niet sneller dan
3–4,8 km per uur duwen of slepen omdat hierdoor
de transmissie kan worden beschadigd. De
omloopklep moet open zijn als de machine wordt
geduwd of gesleept.
1. De omloopklep bevindt zich links van de hydrostaat
(Figuur 42). Draai de bout 1–1/2 slag om deze
te openen en de olie inwendig om te laten leiden.
Omdat de vloeistof wordt omgeleid, kan de machine
worden voortbewogen zonder dat de transmissie
wordt beschadigd.
36
Figuur 41
2. Sensor van hefarm
