nl

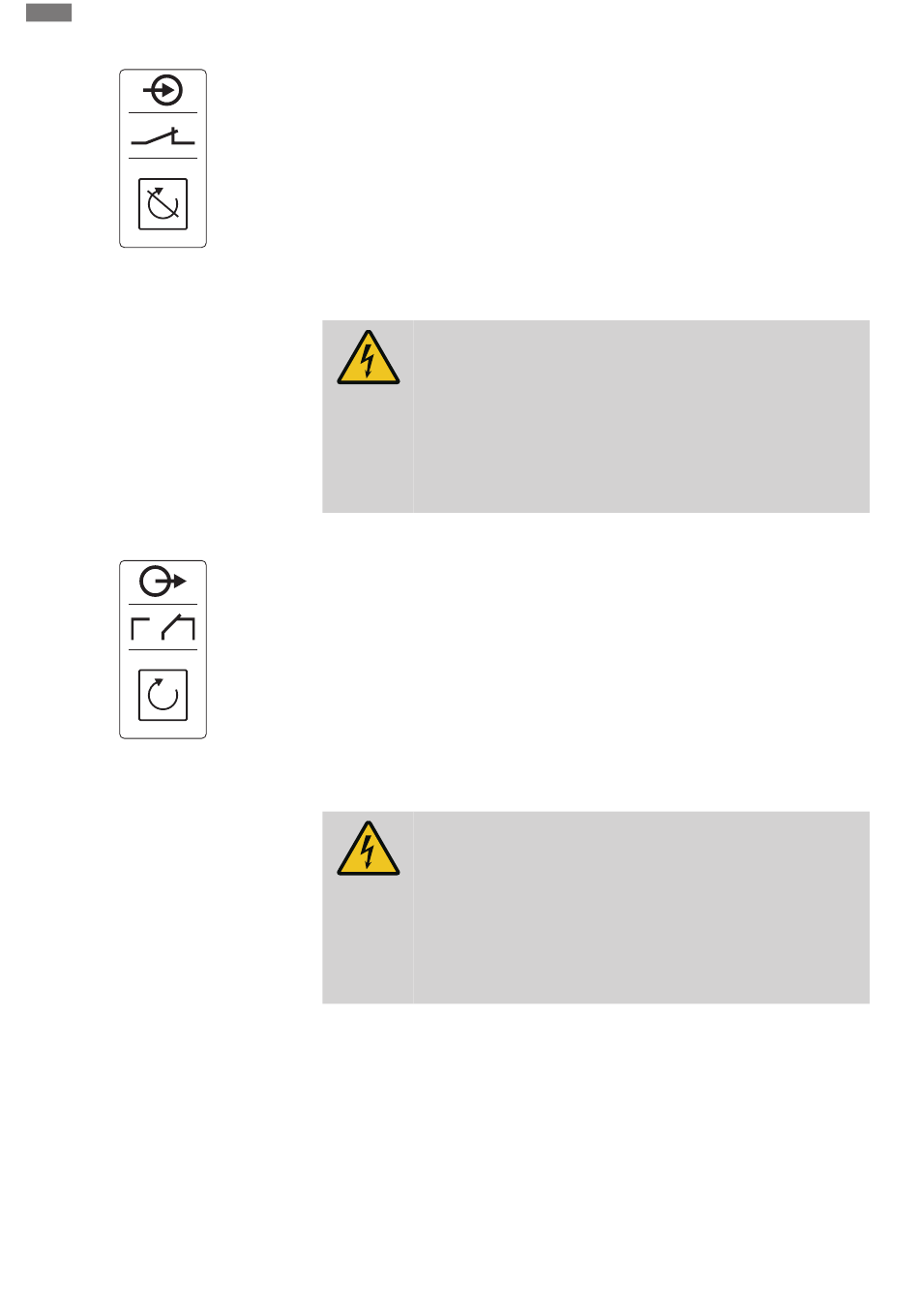

Fig. 11: Symbool-overzicht van de aansluitin-
gen
6.5.8
Aansluiting verzamelbedrijfsmel-
ding (SBM)
Fig. 12: Symbool-overzicht van de aansluitin-
gen
6.5.9
Aansluiting verzamelstoringsmel-
ding (SSM)
18
Via een afzonderlijke schakelaar kan een uitschakeling op afstand van alle pompen plaats-
hebben:
•
Contact gesloten: Pompen vrijgegeven
•
Contact open: Alle pompen uit – op de display verschijnt het "Extern OFF"-symbool.
De klemmen zijn af fabriek van een brug voorzien.
LET OP! De uitschakeling op afstand heeft voorrang. Alle pompen worden onafhankelijk
van de werkelijke drukwaarde uitgeschakeld. Er is geen handbedrijf van de pompen mo-
gelijk!
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevestigen.
Verwijder de brug en sluit de aders overeenkomstig het aansluitschema op de klemmen-
strook aan. Neem het klemnummer over van het overzicht van de aansluitingen in de af-
dekking.
GEVAAR
Levensgevaar door elektrische stroom!
De spanning van de externe spanningsvoorziening ligt ook bij een uitge-
schakelde hoofdschakelaar aan de klemmen aan!
• Klem voor alle werkzaamheden de externe spanningsvoorziening los.
• Werkzaamheden aan de elektrische installatie door een elektromon-
teur laten uitvoeren.
• Neem de lokale voorschriften in acht.
Via een afzonderlijke uitgang wordt een bedrijfsmelding voor alle pompen (SBM) afgegeven:
•
Contacttype: potentiaalvrij wisselcontact
•
Contactbelasting:
–
Minimaal: 12 V=, 10 mA
–
Maximaal: 250 V~, 1 A
•
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevesti-
gen.
•
Sluit de aders overeenkomstig het aansluitschema op de klemmenstrook aan.
•
Neem het klemnummer over van het overzicht van de aansluitingen in het deksel van het
schakeltoestel.
GEVAAR
Levensgevaar door elektrische stroom!
De spanning van de externe spanningsvoorziening ligt ook bij een uitge-
schakelde hoofdschakelaar aan de klemmen aan!
• Klem voor alle werkzaamheden de externe spanningsvoorziening los.
• Werkzaamheden aan de elektrische installatie door een elektromon-
teur laten uitvoeren.
• Neem de lokale voorschriften in acht.
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
