B
23

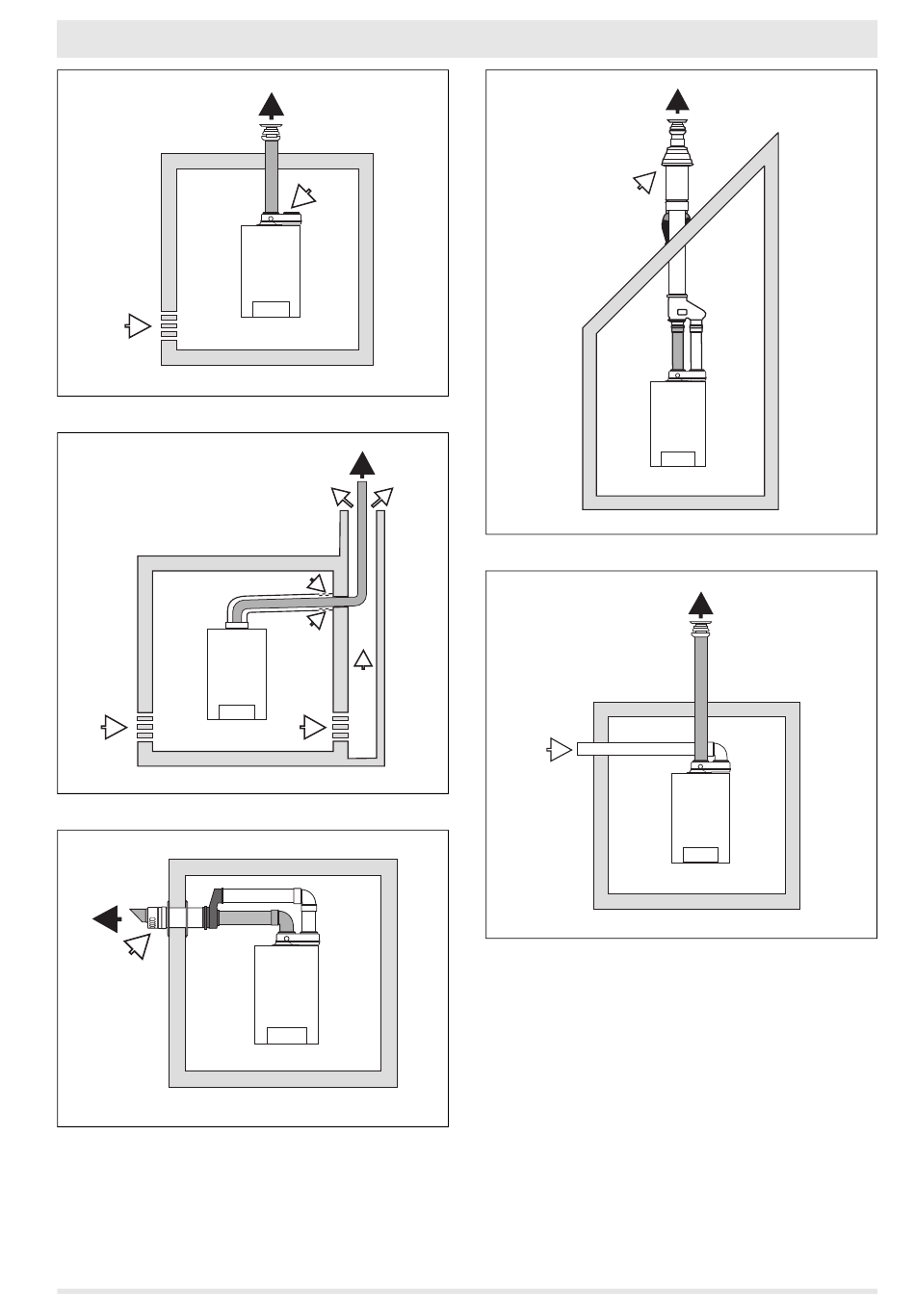

Afb. 4
Situatietekening rookgasafvoer type B
B
33
Afb. 5
Situatietekening rookgasafvoer type B
C
13
Afb. 6
Situatietekening rookgasafvoer type C
TrendLine • 6720882261 (2021/03)
0010014112-001
23
Afb. 7
0010014863-001
33
Afb. 8
4.5
Gegevens inbouwsituatie
• Bepaal uit de inbouwsituatie de volgende grootheden:
0010014113-001
13
Bepalen van de max. resterende lengte tot de doorvoer
▶ Afhankelijk van het rookgasafvoersysteem, het rookgasafvoertracee,
Rookgasafvoersystemen | 4
C
33
Situatietekening rookgasafvoer type C
C
53
Situatietekening rookgasafvoer type C
Bepalen rookgasafvoerlengte
– type rookgasafvoerleiding;
– toestelclassificatie;
– cv-toestel;
– horizontale leidinglengte;
– verticale leidinglengte;
– aantal extra 87°-bochten in rookgasafvoerleiding;
– aantal van de 15°-, 30°- en 45°-bochten in rookgasafvoerleiding.
cv-toestel en de diameter van de rookgasafvoerleiding de maximale
resterende lengte tot de doorvoer bepalen ( tabel 4, pagina 10).
0010014114-001
33
10014115-001
53
11
