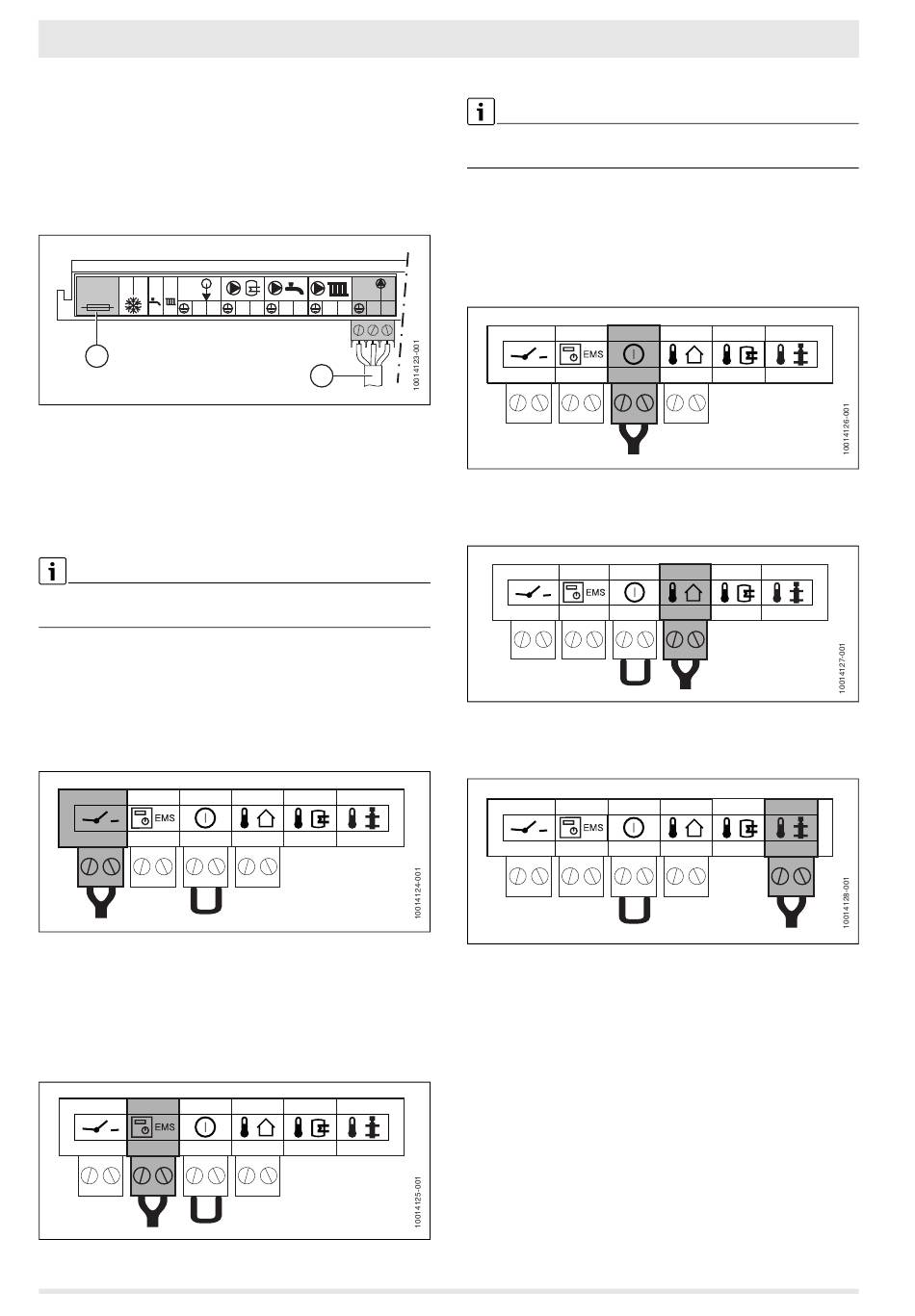

7 | Elektrische aansluiting
7.3
Netspanningsaansluitingen
7.3.1
Zekeringen
De toestelzekering (5 AF) zit onder |[1]. De reservezekering zit aan
de binnenkant van de beschermkap.
7.3.2
Aansluiten netkabel
Indien de meegeleverde netkabel moet worden vervangen:
▶ Sluit de nieuwe netkabel aan op aansluitklem > [2].
FS
FS LR
LR
230V
Fuse
OUT
5AF
N
L
1
Afb. 23 Netspanningsaansluitingen
[1]
Toestelzekering
[2]
Netkabel
7.3.3
Overige aansluitingen
De overige netspanningsaansluitingen hebben geen functie.
7.4
24 V-aansluitingen
Voer alle 24 V-aansluitingen op de aansluitstrook uit met een 2-aderige
elektriciteitskabel van 0,4 – 0,75 mm².
7.4.1
Aansluiten aan-uitkamerthermostaat
Elke gangbare potentiaalvrije aan-uitkamerthermostaat zonder warmte-
versnellingselement (anticipatieweerstand) kan worden aangesloten.
▶ Sluit de aan-uitkamerthermostaat aan op aansluitklem 4. De
maximaal toelaatbare elektrische weerstand van de kabel bedraagt
100 .
Afb. 24 Aansluiten aan-uitkamerthermostaat (groen)
7.4.2
Aansluiten modulerende kamerthermostaat
▶ Zie voor beschikbare modulerende kamerthermostaten de prijslijst
van Nefit-Bosch.
Door middel van de Nefit EMS-OT-converter (accessoire) kan ook een
OpenTherm kamerthermostaat worden aangesloten.
▶ Sluit de modulerende kamerthermostaat aan op aansluitklem 5.
Afb. 25 Aansluiten modulerende kamerthermostaat (oranje)
18
230V
IN
N
L
N
L
N
L
N
L
2
7.4.3
Aansluiten extern schakelcontact
Het is niet mogelijk om gelijktijdig meer dan 1 extern schakelcontact pa-
rallel aan te sluiten.
Als het externe schakelcontact wordt geopend, dan wordt het cv-toestel
uitgeschakeld. In het infomenu verschijnt de bedrijfscode 8Y. Elk gang-
baar, potentiaalvrij schakelcontact kan als extern schakelcontact worden
aangesloten.
▶ Verwijder de draadbrug van aansluitklem 6.
▶ Sluit het externe schakelcontact aan op aansluitklem 6.
Afb. 26 Aansluiten extern schakelcontact (rood)
7.4.4
Aansluiten buitentemperatuursensor
▶ Sluit de buitentemperatuursensor aan op aansluitklem 7.
Afb. 27 Aansluiten buitentemperatuursensor (blauw)
7.4.5
Aansluiten Nefit Solarsensor
▶ Sluit de Nefit Solarsensor aan op aansluitklem 9.
Afb. 28 Aansluiten Nefit Solarsensor (bruin)
7.4.6
Overige aansluitingen
De overige laagspanningsaansluitingen hebben geen functie.
7.5
Afrondende werkzaamheden
▶ Schroef de beschermkap vast.
TrendLine • 6720882261 (2021/03)
