Indien serviceafsluiters worden toegepast:
▶ Sluit het expansievat tussen de serviceafsluiter en het cv-toestel aan.
6.5.3
Monteren aanvoerleiding
▶ Monteer de aanvoerleiding [1] en sluit deze spanningsvrij aan op het
cv-toestel.
OPMERKING
Toestelschade door te hoge installatiedruk.
▶ Monteer een overdrukbeveiliging tussen het cv-toestel en de service-
afsluiter.
▶ Monteer in de aanvoerleiding direct onder het cv-toestel een ½"-over-
stort met een openingsdruk van 3 bar [5].
Indien serviceafsluiters worden toegepast:
▶ Monteer de overstort tussen de serviceafsluiter en het cv-toestel.
▶ Monteer in de aanvoerleiding een vul- en aftapkraan [3].
5
4
3
2
1

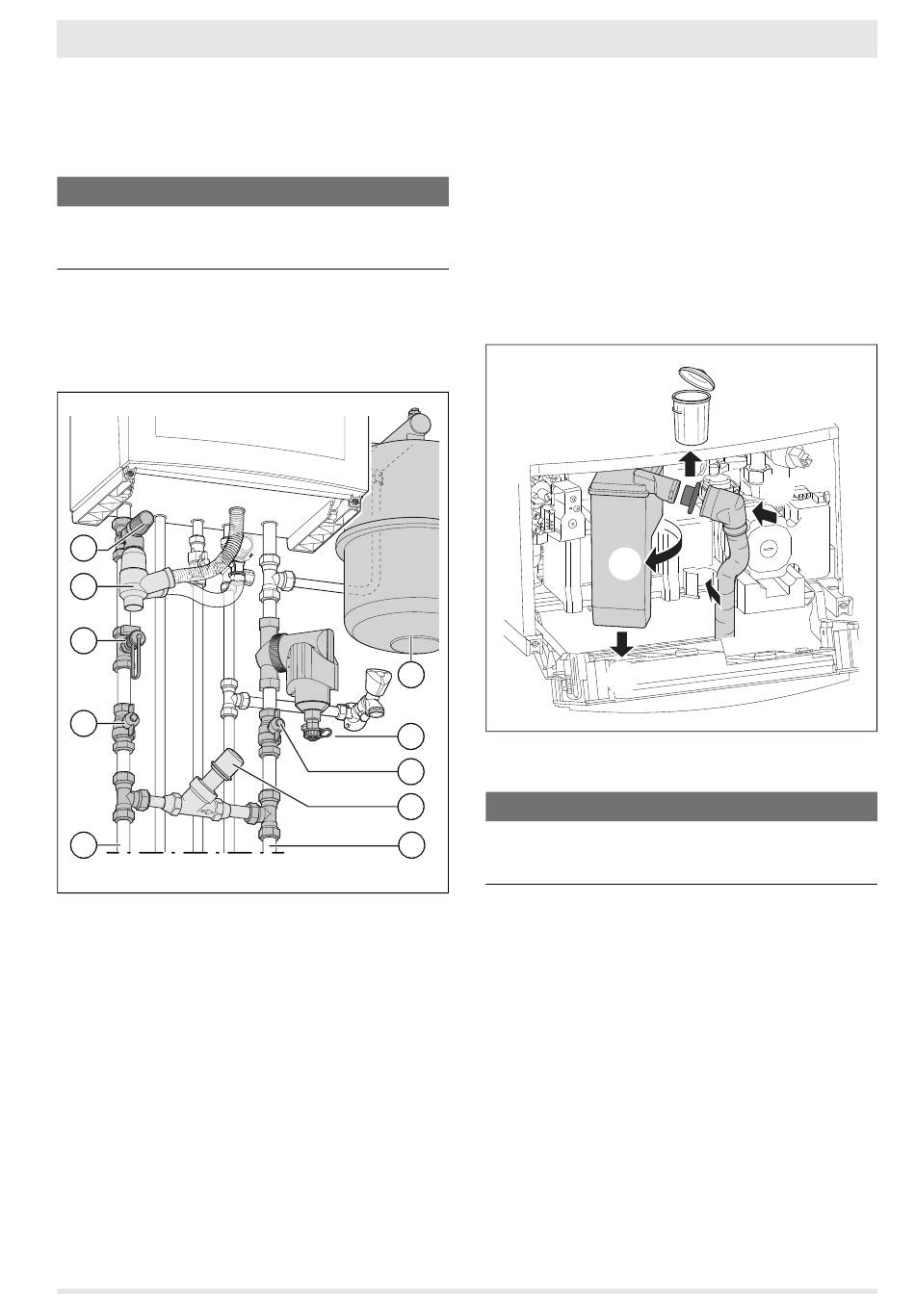

Afb. 14 Aansluiten cv-leidingen
[1]
Aanvoerleiding
[2]
Serviceafsluiter
[3]
Vul- en aftapkraan
[4]
Waterafvoer
[5]
Overstortventiel
[6]
Expansievat
[7]
Vuilfilter
[8]
Drukverschilregelaar
[9]
Retourleiding
6.6
Aansluiten zonneboiler
Dit cv-toestel is geschikt om als naverwarmer voor een zonneboiler te
dienen. Door een Nefit Solarsensor te plaatsen komt het cv-toestel niet
onnodig in warmwaterbedrijf zodra de zonneboiler op temperatuur is.
▶ Zie voor het aansluiten de bij de Nefit Solarsensor meegeleverde do-
cumentatie en (§ 7.4.5, pag. 18).
TrendLine • 6720882261 (2021/03)
6.7
Vullen toestelsifon
▶ Open het voorpaneel ( § 10.3, pag. 25).
▶ Klap het bedieningspaneel naar voren.
▶ Draai de sifon linksom tot aan de aanslag [1].
▶ Trek de sifon rechtstandig naar beneden [2].
▶ Verwijder de sifon.
▶ Verwijder de afdekdop [3].
▶ Vul de sifon volledig met water.
▶ Druk de condensafvoerslang op de sifon [4].
▶ Plaats de sifon terug.
▶ Draai de sifon rechtsom tot aan de aanslag.
▶ Klik de condensafvoerslang in de klem [5].
▶ Controleer of de beide afdichtmanchetten goed aansluiten.
▶ Klap het bedieningspaneel terug.
6
7
Afb. 15 Vullen toestelsifon
2
6.8
Aansluiten condensafvoer
8
OPMERKING
Toestelschade.
9
▶ Zorg voor een open verbinding tussen het cv-toestel en de con-
densafvoerleiding.
0010014106-003
▶ Gebruik voor het afvoeren van het condenswater kunststof rioollei-
dingmateriaal met een minimale diameter van Ø 32 mm.
▶ Monteer een waterafvoer [2] onder het overstortventiel[3] waarop
het condenswater, het ontlastwater van de inlaatcombinatie en de
overstort kan worden geloosd.
▶ Monteer een sifon [4] in de rioolleiding.
▶ Monteer horizontale leidingdelen onder afschot naar de standleiding.
Hierbij is de maximale lengte van het horizontale leidingdeel 5 m.
Installatie | 6
3.
4.
1.
5.
2.
10014107-001
