6 | Installatie
6.4
Aansluiten gas en water
6.4.1
Voorbereiding
OPMERKING
Waterschade
Bij het verwijderen van de beschermdoppen kan vervuild water vrijko-
men.
▶ Vang dit water op.
▶ Verwijder het onderste piepschuimdeel.
▶ Verwijder de beschermdoppen aan de onderzijde van het cv-toestel.

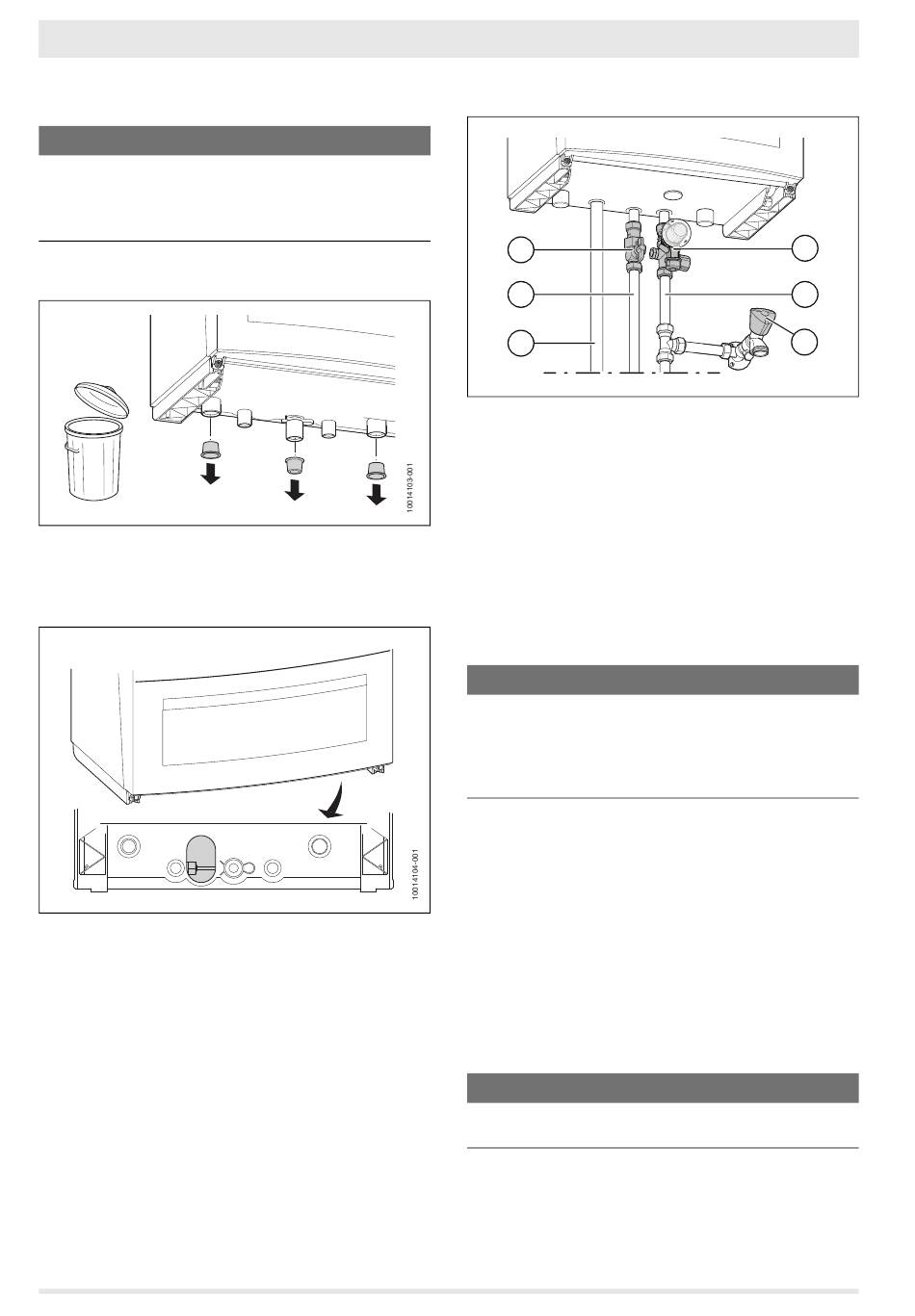

Afb. 11 Verwijderen beschermdoppen
▶ Plaats knelringen en wartels.
Achter de serviceopening zit de warmwatertemperatuursensor:
▶ Zorg dat deze toegankelijk blijft voor onderhoudswerkzaamheden.
Afb. 12 Serviceopening warmwatertemperatuursensor
6.4.2
Aansluiten gasleiding
▶ Monteer in de gasleiding direct onder het cv-toestel een toestelgas-
kraan met een doorlaat van minimaal ½" [3].
▶ Monteer de gasleiding [2] en sluit deze spanningsvrij aan op de toe-
stelgaskraan.
6.4.3
Aansluiten waterleidingen
▶ Monteer in de koudwaterleiding direct onder het cv-toestel een inlaa-
tcombinatie [4].
▶ Monteer de koudwaterleiding [5] en sluit deze spanningsvrij aan op
de inlaatcombinatie.
▶ Monteer in de koudwaterleiding vlakbij het cv-toestel een waterkraan
[6] voor het bijvullen van de cv-installatie.
14
▶ Monteer de warmwaterleiding [1] en sluit deze spanningsvrij aan op
het cv-toestel.
3
2
1
Afb. 13 Aansluiten gasleiding en waterleidingen
[1]
Warmwaterleiding
[2]
Gasleiding
[3]
Toestelgaskraan
[4]
Inlaatcombinatie
[5]
Koudwaterleiding
[6]
Waterkraan
6.5
Aansluiten cv-leidingen
6.5.1
Monteren serviceafsluiters en drukverschilregelaar
Vergemakkelijk servicewerkzaamheden:
▶ Monteer in de aanvoerleiding en in de retourleiding een serviceafslui-
ter [2].
OPMERKING
Toestelstoring bij onvoldoende doorstroming.
Onvoldoende doorstroming door het geheel of gedeeltelijk sluiten van
van thermostatische radiatorkranen of zoneregeling kan leiden tot toe-
stelstoring .
▶ Monteer een drukverschilregelaar.
▶ Monteer een ¾"-drukverschilregelaar (bij voorkeur van het merk Dan-
foss, rechte uitvoering DN20) [8] tussen de aanvoer- en retourlei-
ding.
▶ Zorg dat de openingsdruk van de drukverschilregelaar tussen de 200
en 300 mbar ligt.
▶ Zorg voor voldoende doorstroming tussen aanvoer- en retourleiding
bij toepassing van een ander type drukverschilregelaar.
De drukverschilregelaar mag direct onder het cv-toestel worden gemon-
teerd indien er gebruik wordt gemaakt van een modulerende Nefit-rege-
ling.
▶ Neem contact op met Nefit-Bosch indien er geen modulerende Nefit-
regeling wordt toegepast.
6.5.2
Monteren retourleiding
OPMERKING
Toestelschade door vervuild cv-water.
▶ Monteer een vuilfilter met magneetkern.
▶ Monteer een vuilfilter met magneetkern [7] in de cv-retourleiding.
▶ Monteer de retourleiding [9] en sluit deze spanningsvrij aan op het
cv-toestel.
▶ Sluit het expansievat [6] direct onder het cv-toestel aan in de retour-
leiding.
4
5
6
10014105-001
TrendLine • 6720882261 (2021/03)
