Ventilator; De Ventilator Verwijderen - Dell Ec24250 Gebruikershandleiding
24 alles-in-één
Inhoudsopgave

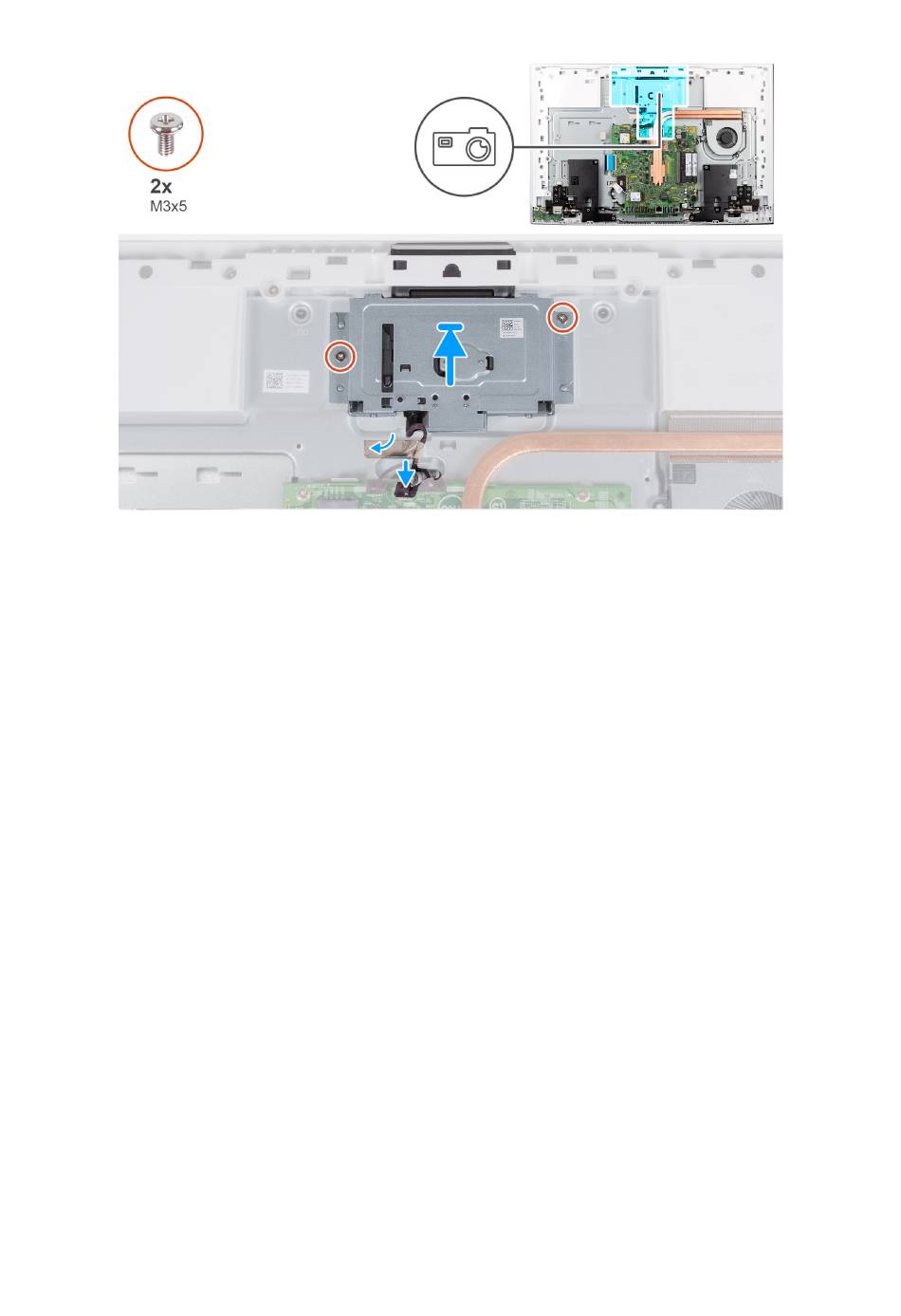

Afbeelding 36. De camera installeren
Stappen
1. Schuif en til de intrekbare camera-eenheid uit de basis van de beeldschermeenheid.
2. Plaats de twee schroeven (M3x5) waarmee de intrekbare camera aan de basis van het beeldscherm is bevestigd terug.
3. Breng de tape aan waarmee de camerakabel aan de basis van de beeldschermeenheid wordt bevestigd.
4. Sluit de kabel van de IR-camera aan op de connector (WEBCAM) op de systeemkaart.
Vervolgstappen
1. Plaats het systeemkaartschild.
2. Installeer de I/O-afdekplaat.
3. Installeer het achterpaneel.
4. Plaats de standaard.
5. Volg de procedure in
Nadat u in de computer hebt
Ventilator
De ventilator verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de I/O-afdekplaat.
5. Verwijder de
afdekplaat van de systeemkaart.
Over deze taak
De volgende afbeelding geeft de locatie van de ventilator aan en biedt een visuele weergave van de verwijderingsprocedure.
60
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
gewerkt.
werken.
Inhoudsopgave
