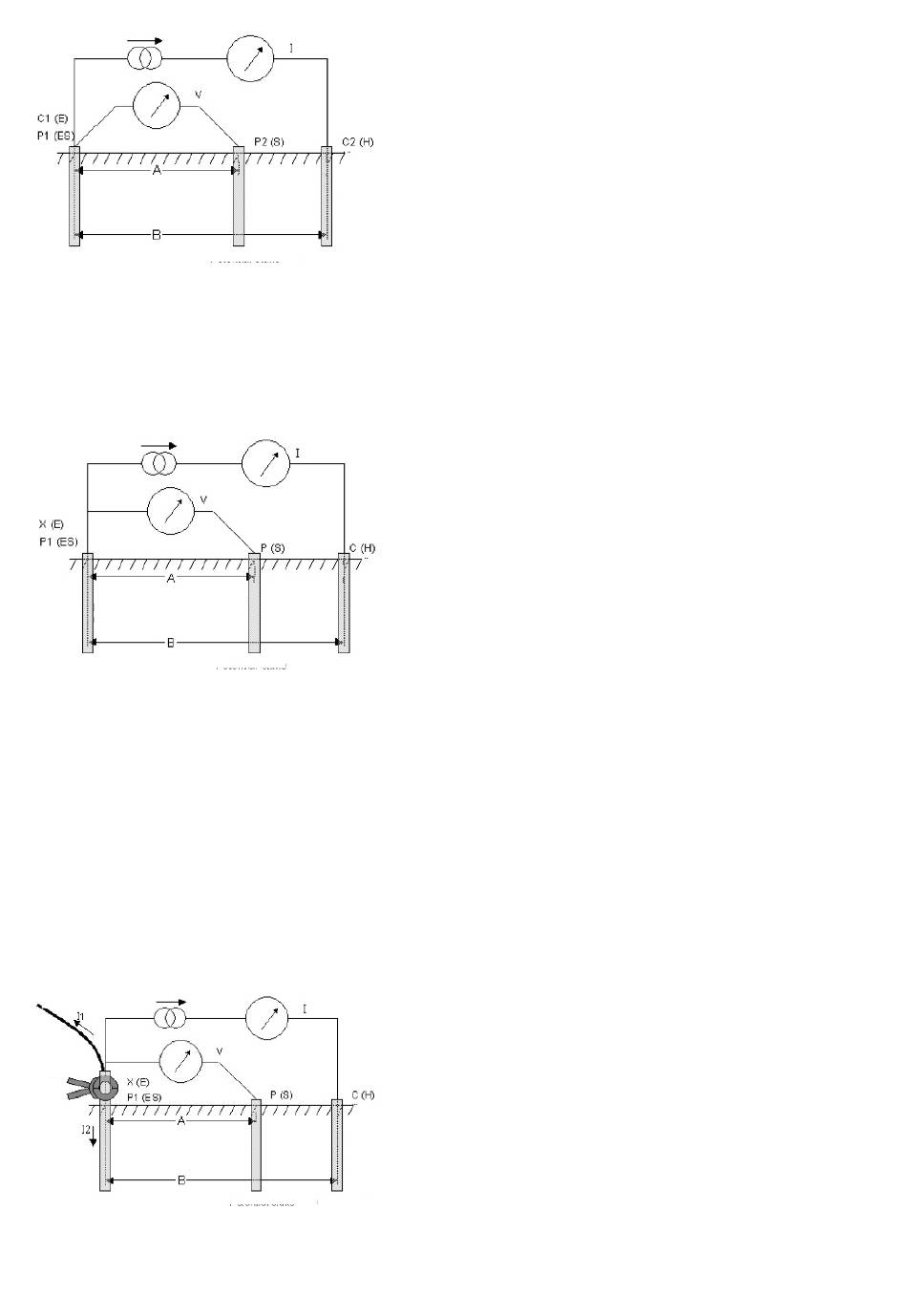

Figure 4: schematisch voor drieklemmige weerstandsmeting met kabelnulstand
Aardelektrode die
getest wordt
In dit diagram zijn de klemmen C1 en P1 met elkaar verbonden via de geteste elektrode. Dit is de configuratie "drieklemmig
met kabelnulstand" die alleen van toepassing is op vierklemmige testers. Deze configuratie biedt de weerstand van de P1-
kabel naar de geteste elektrode de mogelijkheid op de "nulstand" uit te komen. In geval van drieklemmige testers of als er
geen kabelnulstand vereist wordt, wordt alleen de P1-klem (of de X-klem op een drieklemmig instrument) verbonden met de
geteste elektrode. Dit is weergegeven in figuur 5.
Figure 5: schematisch voor drieklemmige weerstandsmeting zonder kabelnulstand
Aardelektrode die
getest wordt
Werkingsprincipe (drieklemmige weerstandsmeting, gebruik makende van ART)
De klassieke drieklemmige meetmethode heeft een nadeel, namelijk dat de verbinding verbroken moet worden tussen de
geteste elektrode en het systeem dat erdoor beschermd zou moeten worden in geval van een voedingssysteemfout. De reden
hiervoor ligt in het feit dat de toegevoerde meetstroom alle mogelijke routes naar de grond zal nemen en niet alles ervan
zal noodzakelijkerwijs door de geteste elektrode stromen. In dit geval zal het instrument een lezing doen van het gehele
aardingsnetwerk, niet alleen van de afzonderlijke elektrode.
Door gebruik te maken van een stroomomzetter (de MCC CLAMP van Megger) om de stroom te meten die door de geteste
elektrode stroomt als een fractie van de totale toegevoerde meetstroom, kan het instrument de afzonderlijke weerstand
bepalen. Deze regeling wordt weergegeven in Figuur 6.
Figure 6: schematisch voor drieklemmige weerstandsmeting, gebruik makende van ART zonder kabelnulstand
verbinding met rest
van het systeem
MCC
Aardelektrode die
getest wordt
In deze configuratie wordt de toegevoerde stroom I uitgesplitst in twee paden in I1 (in het aangesloten aardingssysteem
stromend) en I2 (in de geteste elektrode stromend), d.w.z. I=I1+I2. De weerstand van de geteste elektrode wordt berekend
met behulp van R=V/I2 of R=V/(I-I1). De stroomomzetter (MCC CLAMP) meet I2 en koppelt deze waarde terug naar het
instrument.
