Druk op TEST-knop en laat hem los [als u de TEST-knop vasthoudt, wordt de weerstandsmeting onafgebroken
bijgewerkt].
7.
Het instrument zal pre-meetcontroles uitvoeren waarvan de status op het weergavescherm zal worden aangegeven.
8.
De lezing voor de drieklemmige weerstand zal worden weergegeven zoals in figuur 19.

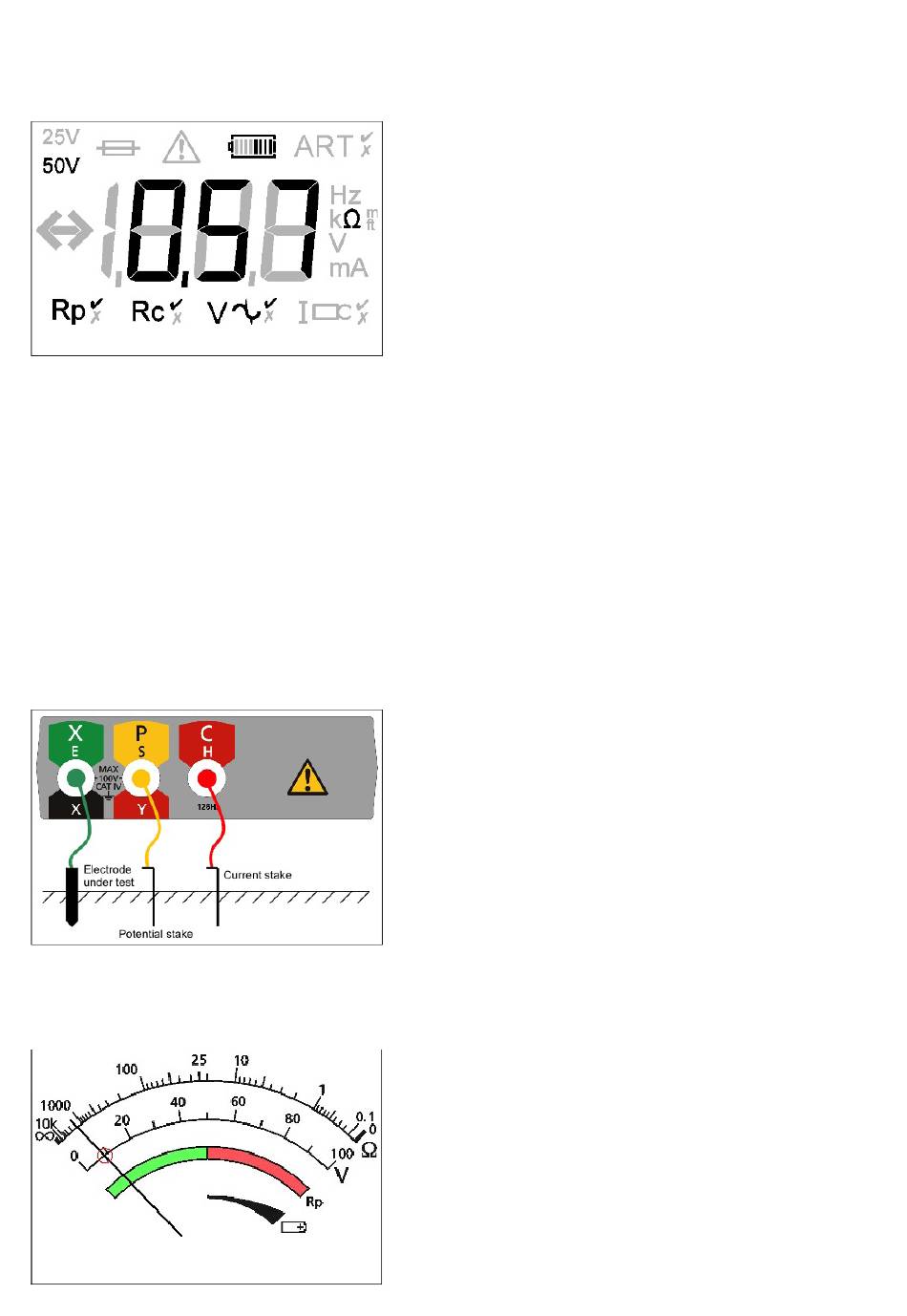

Figure 19: voorbeeld van lezing drieklemmige weerstand (DET4-weergave)
Opmerking:
„
„
Het instrument zal de waarschuwingsdriehoek en een indicator voor excessieve ruisspanning weergeven als de
eigenruisspanning boven 40 V pk-pk (14 Vrms) is.
Het instrument zal de gevarendriehoek en een conditie van spanningsoverbelasting weergeven als de
„
„
eigenruisspanning boven 100 V is – onder deze omstandigheden is een weerstandslezing niet mogelijk.
Drieklemmige weerstandsmeting (DET3TA)
1.
Controleer of de draaikiezerschakelaar in de OFF-positie is.
2.
Selecteer de gewenste meetspanning met behulp van de procedure in de sectie over algemene
bedieningsinstructies.
3.
Sluit het instrument aan zoals weergegeven wordt in figuur 20.
Figure 20: instrumentfitting voor het meten van drieklemmige weerstand
4.
Stel de draaikiezerschakelaar in op de 3P-positie.
5.
De lezing voor de eigenruisspanning zal worden aangegeven op de schaalplaat zoals weergegeven in figuur 21
Figure 21: indicatie eigenruisspanning
