8.2
Super-S-spuitboom 15 tot 28 m
werkbreedte

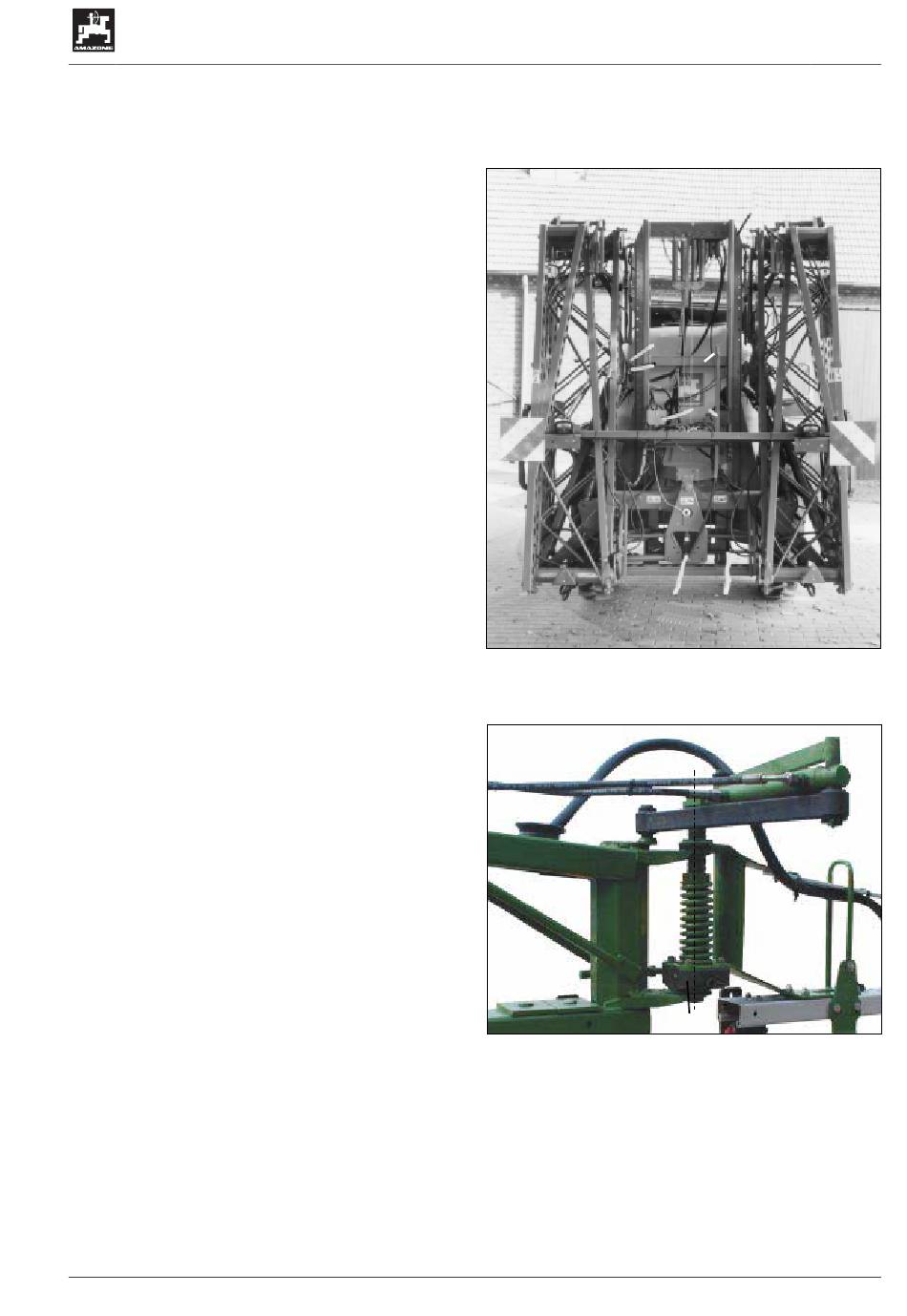

Fig. 8.37/...
1 - Spuitboomdrager.
2 - Vanghaak,
voor
boomsegmenten in transportstand.
3 - Vangbeugel.
4 -
Enkelwerkende hydrauliekcilinder van de
hoogteverstelling; voor het instellen van de
spuithoogte van de spuitboom.
5 - In-/uitschakelbare balancering; is onderhoudsvrij
en zorgt voor een soepele beweging van de
spuitbomen.
6 - Aanduiding voor het in-/of uitgeschakeld zijn van
de balancering (alleen bij "NG"-armatuur).
7 - Trekveren voor de parallelle geleiding van de
boom.
Obstakelbeveiligingen
Door de kunststof klauwen (8.38/1) kunnen de
topeinden om de scharnieras (8.38/2) in en tegen de
rijrichting draaien en keren automatisch in de
werkstand terug.
8.2.1
Super-S-spuitboom,
hydraulisch
profi-bediening)
De trekker moet voorzien zijn van:
• 1
enkelwerkend
hoogteverstelling.
• 1 dubbelwerkend regelventiel voor het in- en
uitklappen van de bomen.
I
Kogelkraan
snelkoppeling van de hoogteverstelling
op
de
trekker
losgekoppeld.
Spuitbomen
vergrendeling
van
volledig
opklapbaar
(zonder
regelventiel
voor
sluiten,
voordat
wordt
aan-
de
Fig. 8.37
de
Fig. 8.38
de
of
1
2
3
6
4
5
7
2
1
UG Nova SB 236 03/2002
117
