3.4.2
Schakelpaneel SKS 501/701/901

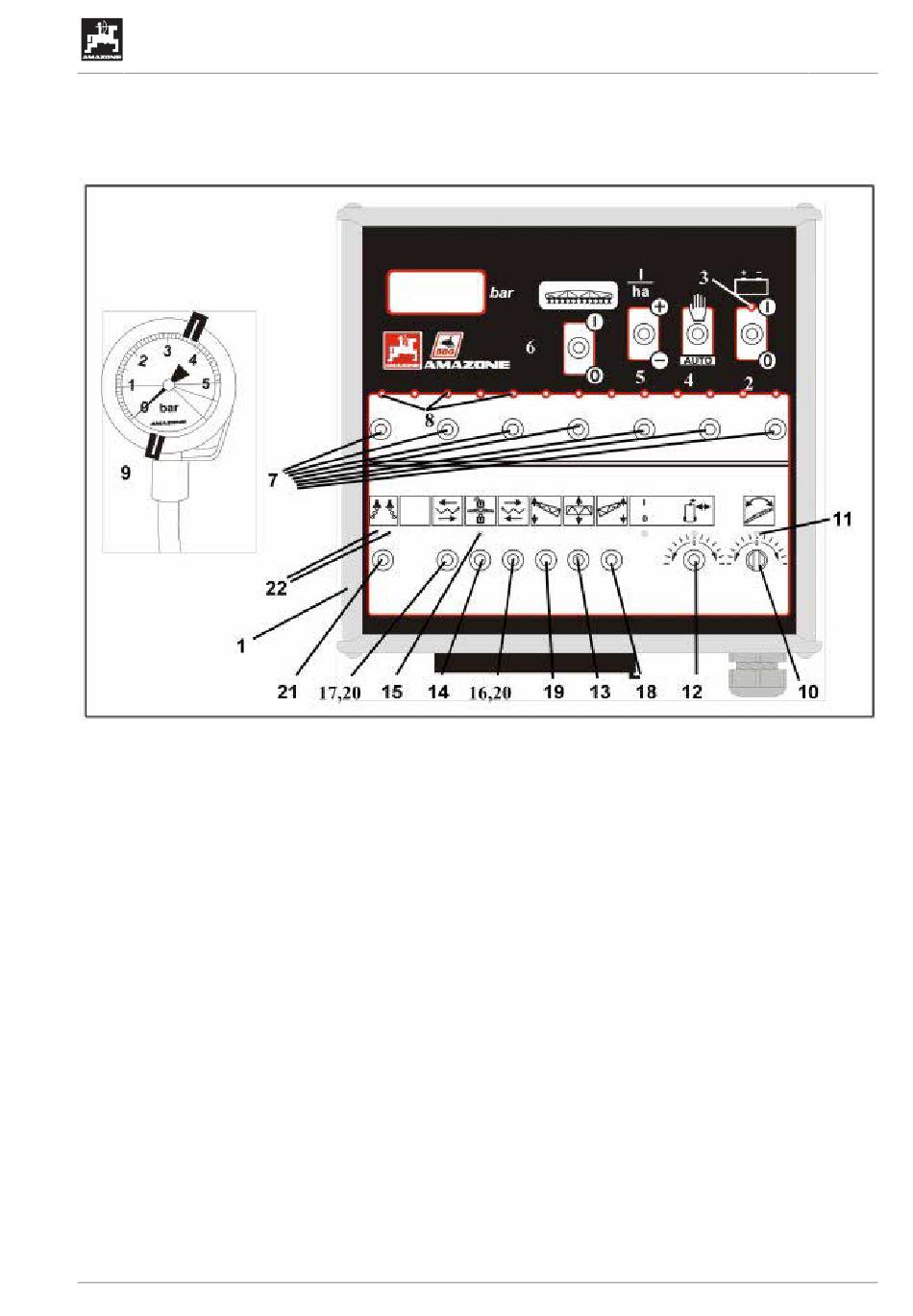

Fig. 3.9
Fig. 3.9/...
1 - Schakelpaneel SKS 701.
2 - Hoofdstroomschakelaar. In stand "I" is de spuit
in werking en brandt de rode controlelamp (3).
3 - Controlelamp(rood).
4 - Programmaschakelaar „Auto/Handbediend".
I
Programmaschakelaar alleen op stand
„AUTO" zetten wanneer het schakelpaneel
aan „Spraycontrol II A" of „AMATRON II A"
gekoppeld
is.
toepassingen"staat de programmaschake-
laar op de stand " handbediend".
5 - ± schakelaar voor instellen of veranderen van
de spuitdruk.
6 - Centrale spuitboombediening.
7 - Sectieschakelaars. Voor in- en uitschakelen van
de afzonderlijke secties.
8 - Controlelampjes
sectie brandt het betreffende controlelampje.
9 - Weergave van de spuitdruk standaard met een
manometer die bestand is tegen
kunstmest
10 - Elektrohydraulische
Product beschrijving
Voor
alle
andere
(groen).
Bij
ingeschakelde
vloeibare
of
elektrische
hellingcorrectie. Is de hellingcorrectie in bedrijf,
dan brandt de groene lamp (11).
11 - Controlelamp (groen) hellingcorrectie.
12 - Hydraulische disselbesturing – niet mogelijk bij
elektrische hellingcorrectie.
13 - Hydraulische
hoogteverstelling
spuitboom.
14 - Balansinrichting ver/ontgrendelen. Wanneer de
balansinrichting geblokkeerd is, brandt de rode
controlelamp
(14).
indrukken tot rode controlelamp is gedoofd..
15 - Controlelamp (rood) balancering.
16 - Rechter spuitboomarm in/uitklappen (alleen
Profi I/II).
17 - Linker spuitboomarm in/uitklappen (alleen Profi
I/II).
18 - Rechter spuitboomarm schuinstellen (alleen bij
Profi-bediening „II" en „III").
19 - Linker spuitboomarm schuinstellen (alleen bij
Profi-bediening „II" en „III").
20 - Rechter en linker spuitboomarm in/uitklappen
(alleen bij Profi 0/III).
21 - Schuimmarkeur.
controlelamp (22) worden rechts in rijrichting
gezien schuimvlokken gelegd. Brandt de linkse
controlelamp 22 dan worden de vlokken links
gelegd.
22 - Controlelampen (rood) schuimmarkeur.
van
Ontgrendelknop
zolang
Brandt
de
rechtse
UG Nova SB 236 03/2002
31
