128
8.2.2.4
Het balanceersysteem vergrendelen en
ontgrendelen
I
Een gelijkmatige dwarsverdeling van de
spuitdoppen kan alleen worden bereikt
wanneer
het
ontgrendeld en de spuitboomsegmenten
symmetrisch zijn uitgeklapt.

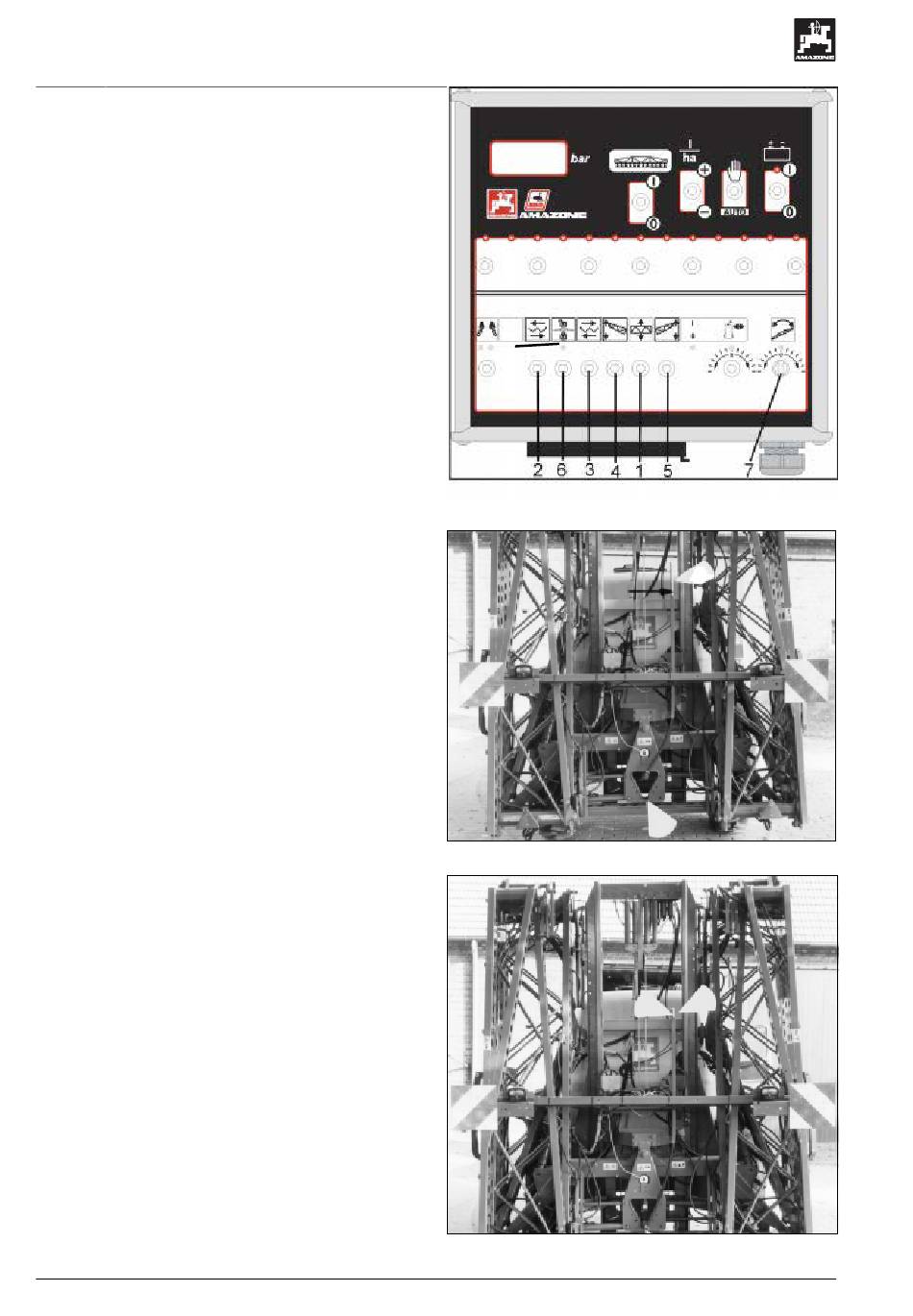

Met schakelaar (8.54/6) wordt het balanceersysteem
vergrendeld of ontgrendeld.
In combinatie met de „TG"-armatuur brandt in
vergrendelde stand de rode lichtdiode 8.54/8.; kan de
balancering vrij bewegen, dan is de controlelamp
8.54/8 uit. Een mechanische aanduiding is niet
aanwezig.
De balanceerinrichting is ontgrendeld wanneer bij de
„NG"-armatuur het groende gedeelte (8.55/1) van de
grendelsignaalstang (8.55/2)zichtbaar is of bij de
„TG"-armatuur de lichtdiode op het schakelpaneel
dooft (fig. 8.49/8). Fig. 8.55 laat het ontgrendeld
balanceersysteem zien.
Het balanceersysteem is vergrendeld wanneer bij de
„NG"-armatuur het rode gedeelte (8.56/1) van de
vergrendelsignaalstang (8.56/2) nog slechts voor
ongeveer 1/3 zichtbaar is, of bij de „TG"-armatuur de
lichtdiode (fig. 8.56/8) brandt. Fig. 8.56 laat het
vergrendeld balanceersysteem zien.
UG Nova SB 236 03/2002
Spuitbomen
balanceersysteem
is
8
Fig. 8.54
1
Fig. 8.55
Fig. 8.56
2
2
1
