Functies van instrumenten en bedieningselementen

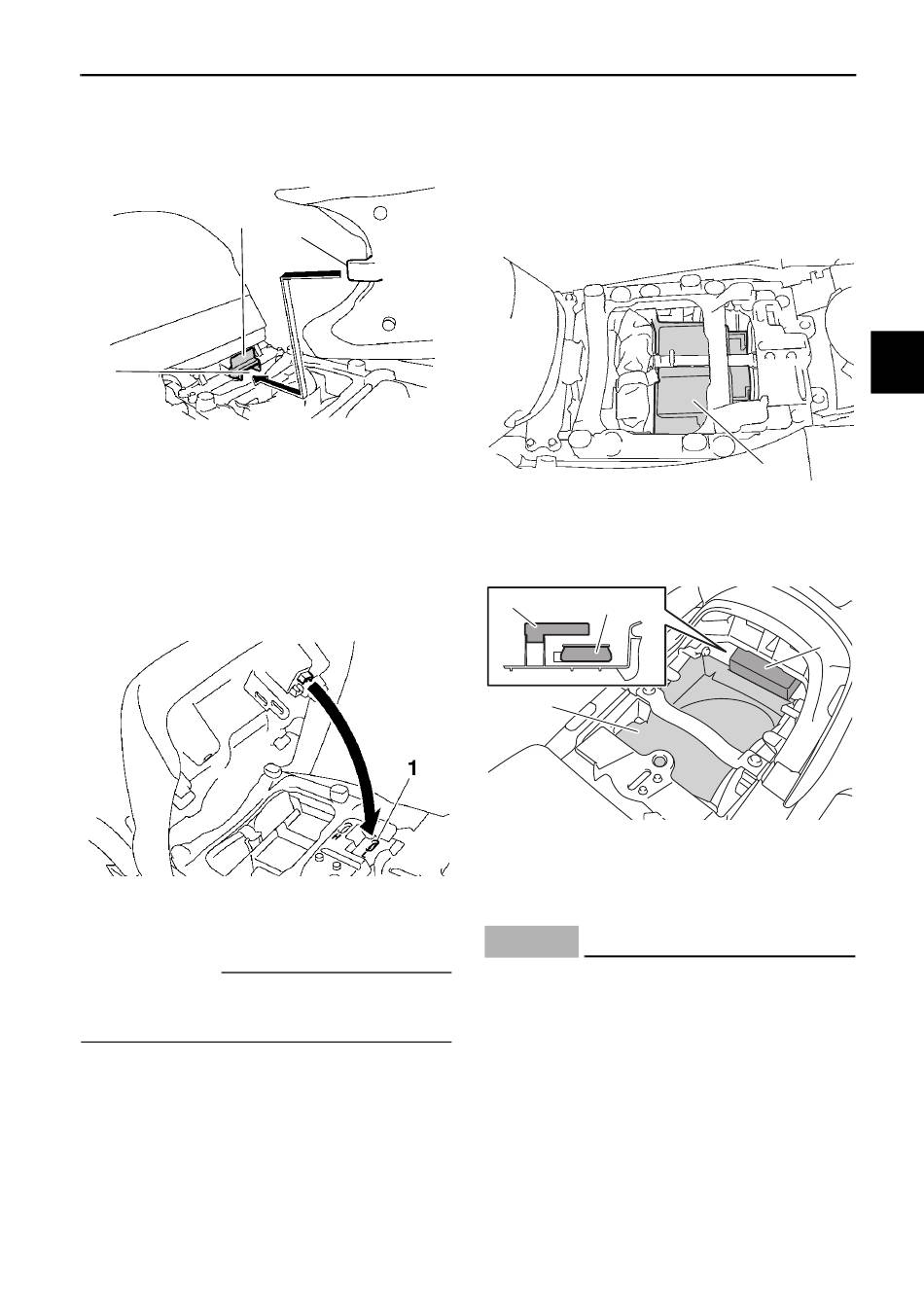

5. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging A zoals getoond.
2
3
1. Uitsteeksel
2. Afdekpaneel zadelbevestiging
3. Zadelbevestiging A (voor lage stand)
6. Lijn het uitsteeksel aan de onderzijde
van het bestuurderszadel uit met sleuf
"L" en druk dan zoals getoond de ach-
terzijde van het zadel omlaag om te
vergrendelen.
1. Sleuf "L"
7. Installeer het duozadel.
OPMERKING
Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
1
3-35
Opbergcompartimenten
Deze machine is voorzien van twee op-
bergcompartimenten.
Opbergcompartiment A bevindt zich onder
het bestuurderszadel. (Zie pagina 3-32.)
1. Opbergcompartiment A
Opbergcompartiment B bevindt zich onder
het duozadel. (Zie pagina 3-32.)
2
3
1
1. Opbergcompartiment B
2. Beschermkap
3. Inertiële meeteenheid (IMU)
LET OP
De IMU bevat geen onderdelen die door
de gebruiker kunnen worden onderhou-
den en is zeer gevoelig. Het wordt daar-
om afgeraden om de beschermkap te
verwijderen, vreemde materialen bij de
IMU te plaatsen of de IMU rechtstreeks
te hanteren.
Verplaats de IMU niet en monteer
deze niet op een andere plaats.
DAU73350
3
1
2
DCA23290
