SAV 07.2 – SAV 16.2/SARV 07.2 – SARV 16.2 meld- en stuureenheid: elektronisch (MWG)
ACV 01.2 Profibus DP
Steunpunt-as
8.2.2.
Statusweergaven overeenkomstig AUMA-categorie

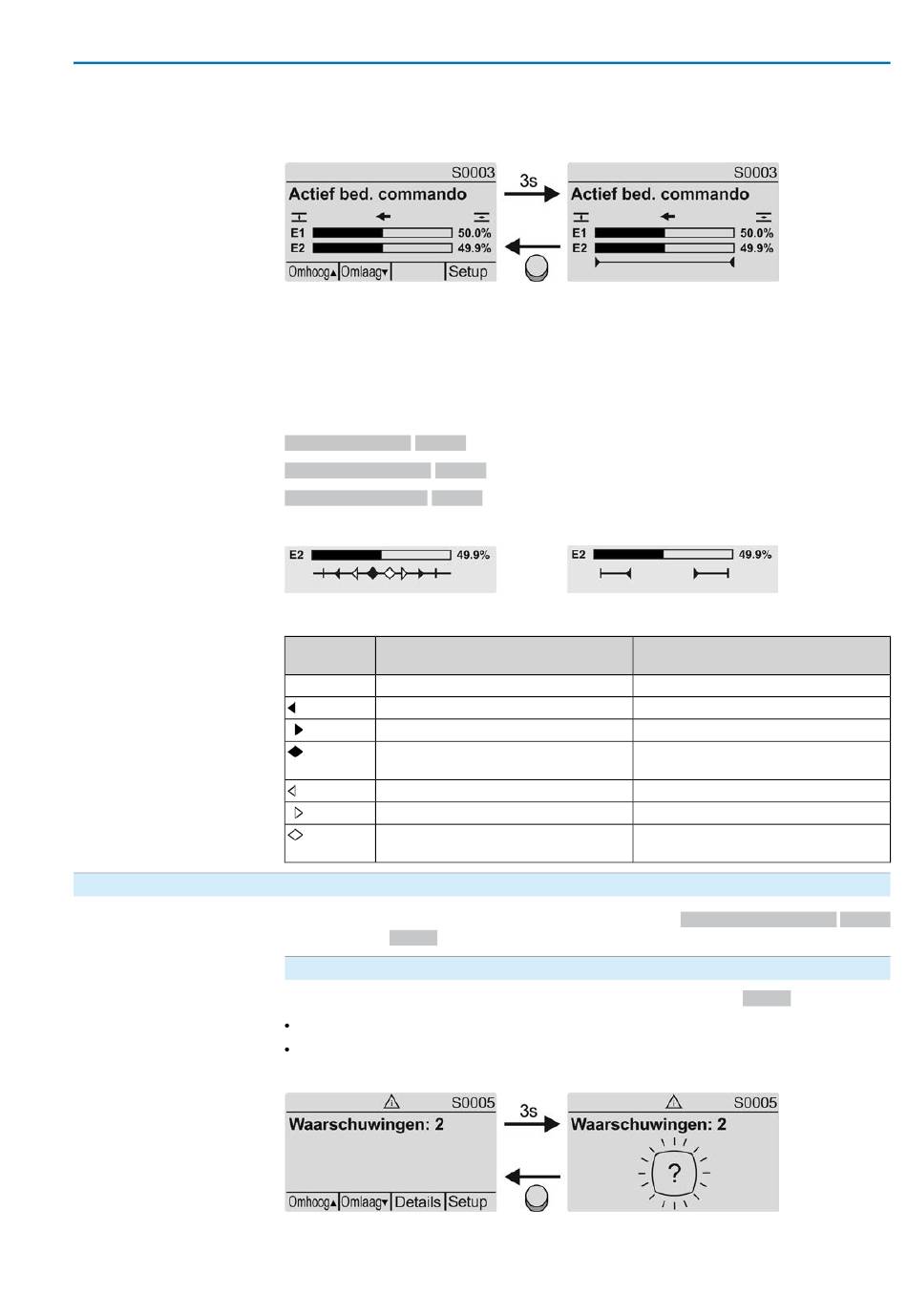

De richting van de instelopdracht (stuursignaal) wordt door middel van een pijl boven
de balkweergave weergegeven. Afbeelding toont stuursignaal in richting DICHT.
Afbeelding57: Weergave bij setpoint-aansturing (positioner)
E1
Nominale waarde stand
E2
Actuele waarde stand
Op de steunpunt-as worden de steunpunten en hun bewegingsgedrag
(bewegingsprofiel) door symbolen weergegeven.
De symbolen worden alleen weergegeven indien ten minste één van de volgende
functies is geactiveerd:
Bewegingsprofiel M0294
Timerfunctie DICHT M0156
Timerfunctie OPEN M0206
Afbeelding58: Voorbeelden: links steunpunten (tussenstanden); rechts taktmodus
Tabel20: Symbolen op de steunpunt-as
Symbool
Steunpunt (tussenstand) met
bewegingsprofiel
|
Steunpunt zonder reactie
Stop bij bewegen in richting DICHT
Stop bij bewegen in richting OPEN
Stop bij bewegen in richting OPEN en
DICHT
Pauze bij bewegen in richting DICHT
Pauze bij bewegen in richting OPEN
Pauze bij bewegen in richting OPEN
en DICHT
Deze weergaven zijn beschikbaar, indien de parameter Diagnose classificatie M0539
op de waarde AUMA is ingesteld.
Waarschuwingen (S0005)
Indien er een waarschuwing is uitgegeven, toont de weergave S0005:
het aantal uitgegeven waarschuwingen
na ca. 3 seconden een knipperend vraagteken
Afbeelding59: Waarschuwingen
Voor meer informatie zie tevens <Verhelpen van storingen>.
Taktmodus
Takteinde
Taktbegin in richting DICHT
Taktbegin in richting OPEN
–
–
–
–
