SAV 07.2 – SAV 16.2/SARV 07.2 – SARV 16.2 meld- en stuureenheid: elektronisch (MWG)
ACV 01.2 Profibus DP
10.6.2.
Wegschakelmechanisme controleren
5.
Zonder mechanische standaanwijzing:
5.1 beschermdop [1] en O-ring [2] of beschermkap voor de beschermbuis [4]
uitdraaien en draairichting van de holle as [3] of de spindel [5] observeren.
Draairichting is correct, indien de aandrijving in de richting DICHT
beweegt en de holle as met de wijzers van de klok in (linksom) draait,
resp. de spindel zich naar beneden beweegt.

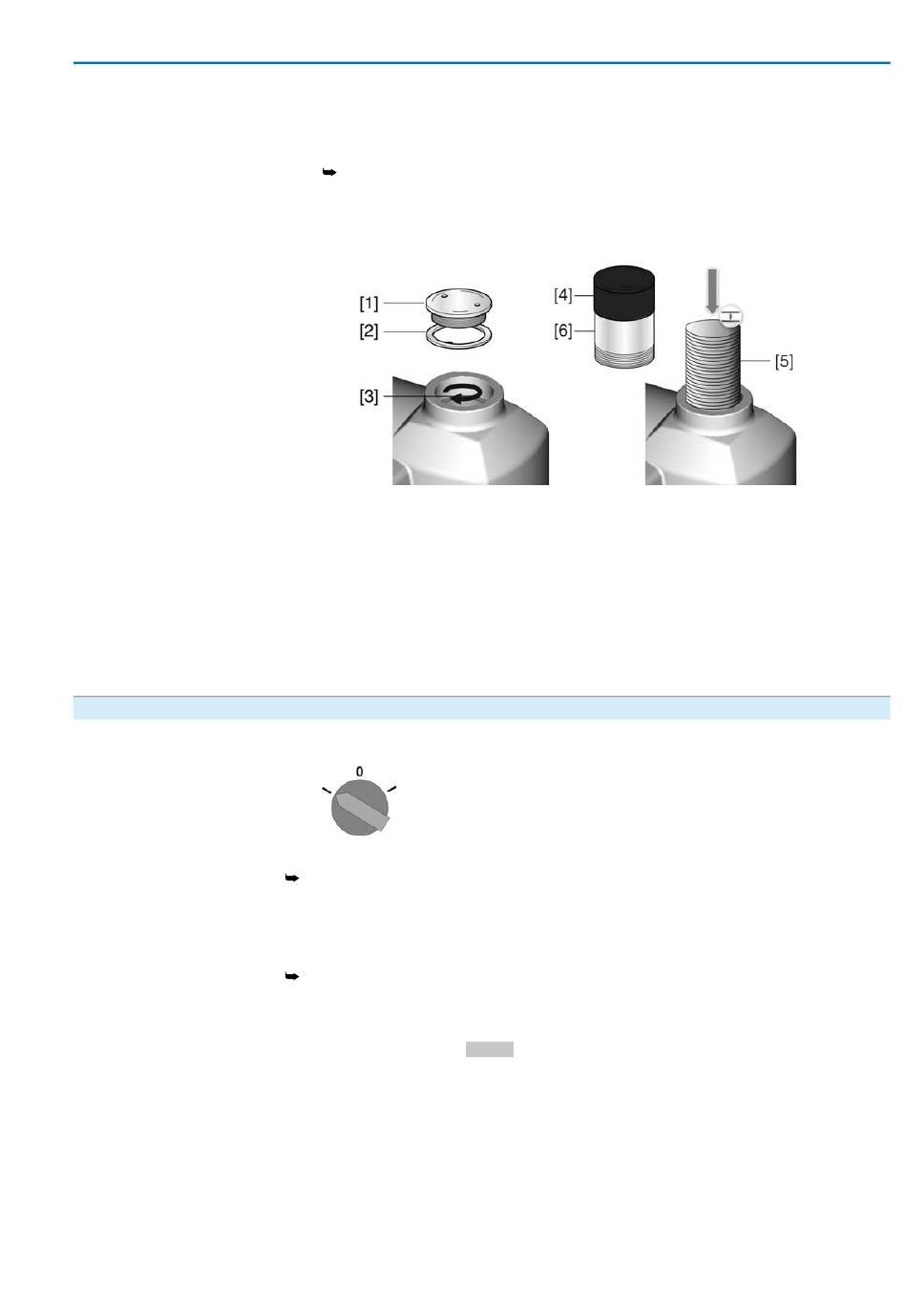

Afbeelding71: Beweging holle as / spindel bij rechtsdraaiend sluiten
[1]
Beschermdop
[2]
O-ring
[3]
Holle as
[4]
Beschermkap voor beschermbuis spindel
[5]
Spindel
[6]
Beschermbuis spindel
5.2 Beschermdop [1] en O-ring [2] resp. beschermkap voor beschermbuis van
de spindel [4] correct plaatsen/erop schroeven, stevig vastdraaien.
1.
Keuzeschakelaar in de stand Local control (LOKAAL) plaatsen.
2.
Aandrijving via de drukknoppen OPEN, STOP, DICHT bedienen.
Het wegschakelmechanisme is juist ingesteld als (standaard-signalering):
-
de gele signaallamp/LED1 in de eindstand DICHT brandt
-
de groene signaallamp/LED5 in de eindstand OPEN brandt
-
de signaallampen na een beweging in de tegengestelde richting weer uitgaan
Het wegschakelmechanisme is verkeerd ingesteld als:
-
de aandrijving vóór het bereiken van de eindstand blijft staan
-
één van de rode signaallampen/LED's brandt (draaimomentfout)
-
de statusweergave S0007 in het display een fout meldt.
3.
Indien de eindstanden verkeerd zijn ingesteld: wegschakelmechanisme opnieuw
instellen.
Inbedrijfstelling (basisinstellingen)
65
