SAV 07.2 – SAV 16.2/SARV 07.2 – SARV 16.2 meld- en stuureenheid: elektronisch (MWG)
ACV 01.2 Profibus DP

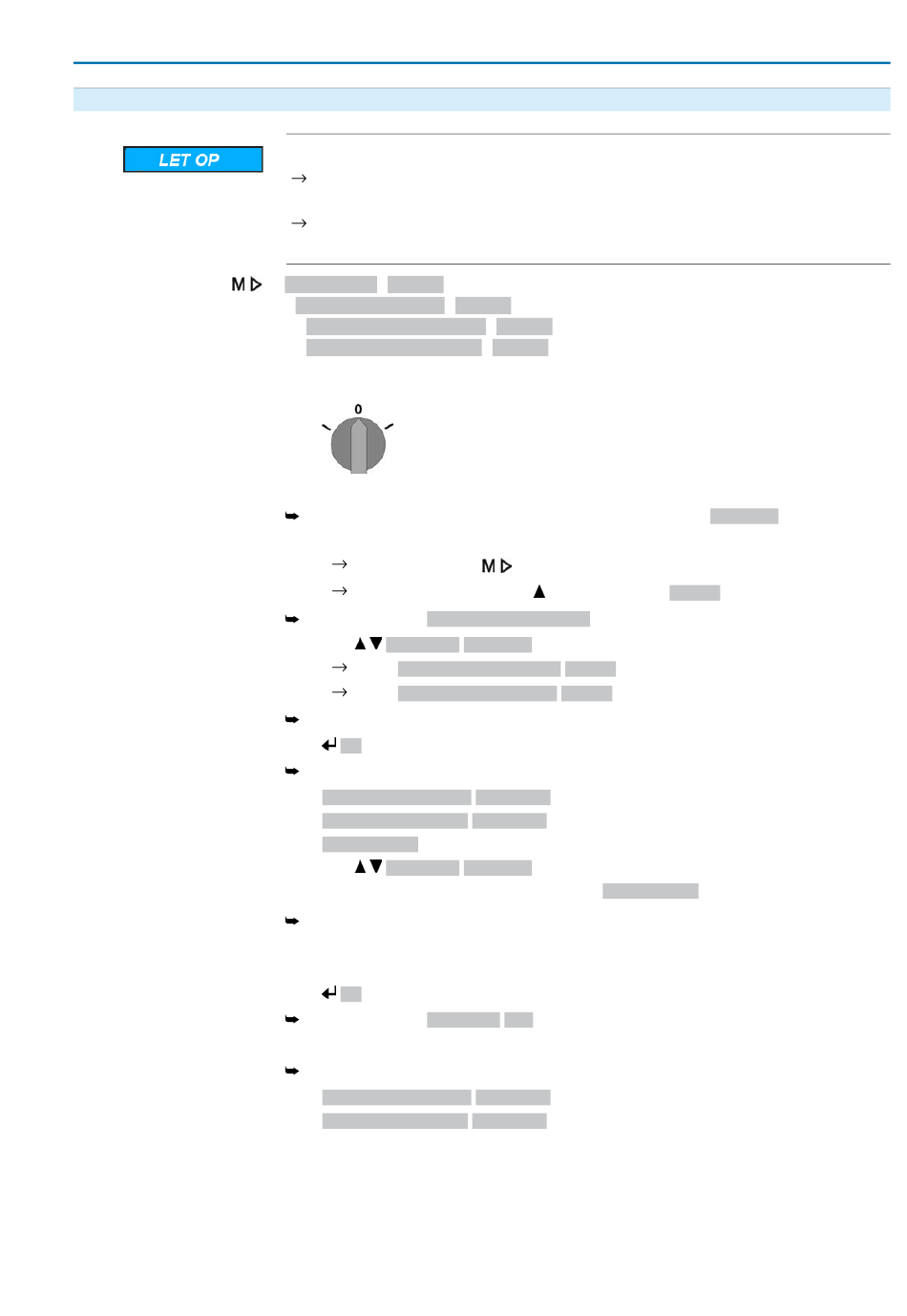

10.3.
Wegschakelmechanisme instellen
Hoofdmenu selecteren
Parameter selecteren
DICHT of OPEN
Gebruiker aanmelden
Beschadigingen van de afsluiter/tandwielkast door een verkeerde instelling!
Bij instelling tijdens motorbedrijf: beweging tijdig voor de eindaanslag
onderbreken (drukknop STOP indrukken).
Bij wegafhankelijke uitschakeling van mogelijke naloop voor voldoende buffer
tussen eindstand en mechanische eindaanslag zorgen.
Instellingen M0041
Wegschakelmech. M0010
Eind DICHT instellen? M0084
Eind OPEN instellen? M0085
1.
Keuzeschakelaar in de stand 0 (UIT) plaatsen.
2.
Drukknop C ca. 3 seconden ingedrukt houden.
Display schakelt om naar het hoofdmenu en toont: ▶ Display...
3.
Parameter selecteren, ofwel:
via het menu
via direct oproepen:
Display toont: Eind DICHT instellen?
4.
Met
Omhoog▲ Omlaag▼ keuze maken:
▶ Eind DICHT instellen? M0084
▶ Eind OPEN instellen? M0085
De zwarte driehoek ▶ toont de actuele selectie.
5.
Ok indrukken.
Display toont ofwel:
-
Inst. eindst. DICHT? CMD0009 → verder met stap 9
-
Inst. eindst. OPEN? CMD0010 → verder met stap 12
-
Specialist (4) → verder met stap 6
6.
Met
Omhoog▲ Omlaag▼ gebruiker selecteren:
Informatie: Vereist gebruikersniveau: Specialist (4) of hoger.
Daarbij betekent:
-
zwarte driehoek: ▶ = actuele instelling
-
witte driehoek: ▷ = selectie (nog niet opgeslagen)
7.
Ok indrukken om geselecteerde gebruiker te bevestigen.
Display toont: Password 0***
8.
Password invoeren (→ Password invoeren).
Display toont ofwel:
-
Inst. eindst. DICHT? CMD0009 → verder met stap 9
-
Inst. eindst. OPEN? CMD0010 → verder met stap 12
Inbedrijfstelling (basisinstellingen)
naar de parameter klikken, ofwel
indrukken en ID M0084 invoeren
