SAV 07.2 – SAV 16.2/SARV 07.2 – SARV 16.2 meld- en stuureenheid: elektronisch (MWG)
Inbedrijfstelling (instellingen/opties in de aandrijving)
11.
Inbedrijfstelling (instellingen/opties in de aandrijving)
11.1.
Schakelruimte openen
66
Bij aandrijvingen in de uitvoering zonder mechanische standaanwijzing (deksel
zonder kijkglas) hoeven er bij de inbedrijfstelling geen instellingen in de aandrijving
te worden uitgevoerd.
Bij de uitvoering met een zelfinstellende mechanische standaanwijzing [A] stelt deze
zich bij de eerste beweging (bijv. van DICHT naar OPEN) zelf in. Deze zelfinstelling
vindt normaliter reeds met het instellen van het wegschakelmechanisme (benaderen
van de eindstanden) plaats. Een handmatige instelling en het bijgevolg openen van
de schakelruimte is om die reden bij de inbedrijfstelling niet nodig.
Indien er een NIET zelfinstellende mechanische standaanwijzing [B] in de aandrijving
is ingebouwd, dan moet bij de inbedrijfstelling de schakelruimte worden geopend en
de standaanwijzing worden ingesteld.

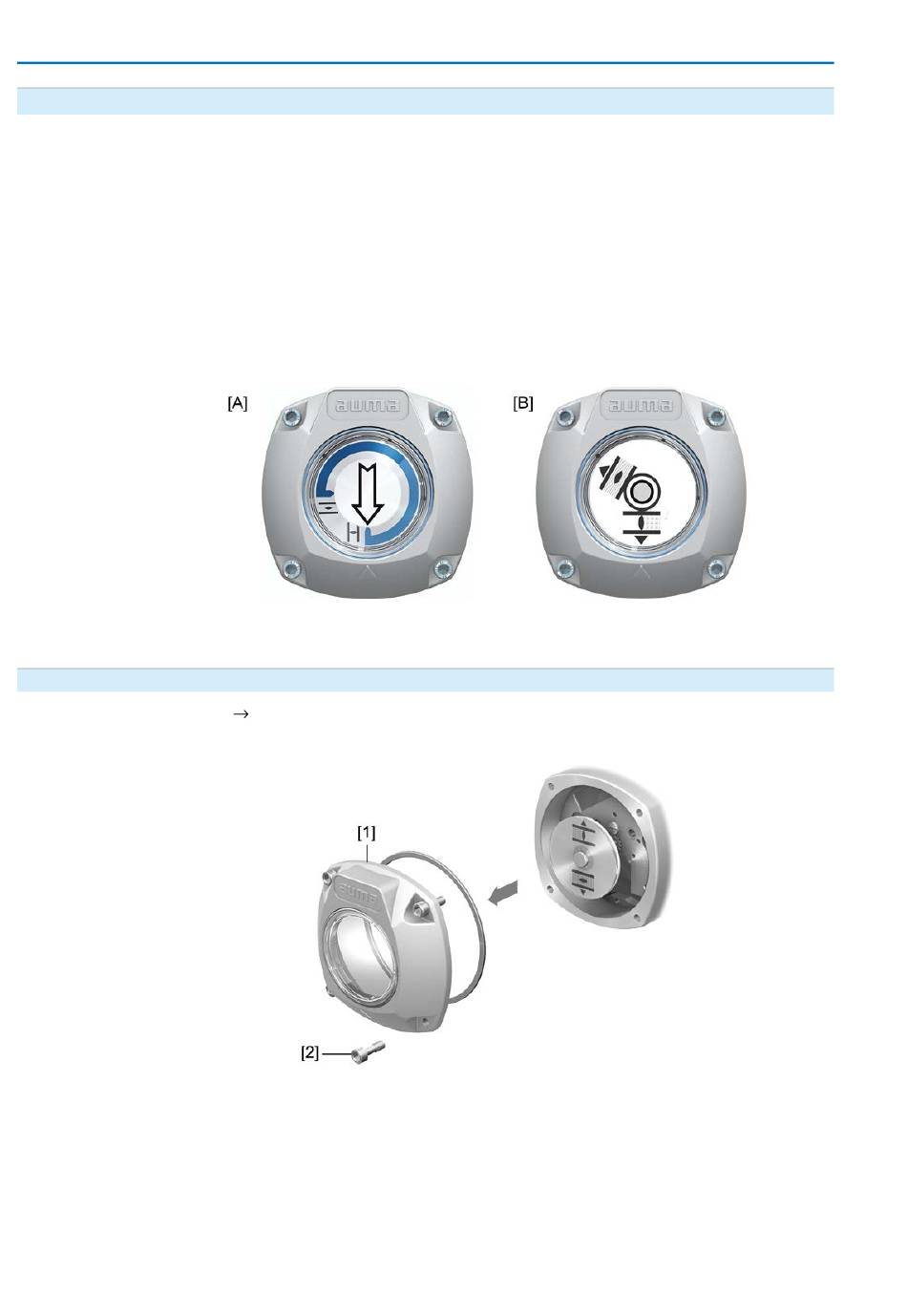

Afbeelding72: Mechanische standaanwijzingen
[A]
Mechanische standaanwijzing (zelfinstellend)
[B]
Mechanische standaanwijzing via pijlmarkering op deksel (niet zelfinstellend)
Bouten [2] losdraaien en het deksel [1] van de schakelruimte wegnemen.
Afbeelding73: Schakelruimte openen
