OPMERKING
Indien glycol in het watercircuit werd toegevoegd en de
temperatuur van het watercircuit is laag, zal het debiet
NIET op het scherm van de gebruikersinterface worden
weergegeven. In dat geval kan het minimum debiet met
een pomptest worden gecontroleerd (controleer of storing
7H NIET op het scherm van de gebruikersinterface wordt
weergegeven).
OPMERKING
Wanneer
de
circulatie
ruimteverwarmingslussen geregeld wordt door op afstand
bediende kleppen, is het belangrijk dat dit minimum debiet
behouden blijft, zelfs wanneer alle kleppen dicht zijn.
Indien het minimum debiet niet kan worden bereikt, zal er
een debietfout 7H worden gegenereerd (geen verwarming/
bediening).
Minimum nodig waterdebiet
006+008 modellen
Zie de aanbevolen procedure zoals beschreven in
tijdens inbedrijfstelling" op
pagina 69.
6.3.4
De voordruk van het expansievat wijzigen
OPMERKING
Alleen een erkende installateur mag de voordruk in het
expansievat aanpassen.
Indien de standaard ingestelde voordruk in het expansievat (1 bar)
bijgeregeld moet worden, houd dan rekening met de volgende
richtlijnen:
▪ Gebruik alleen droge stikstof om de voordruk in het expansievat
bij te regelen.
▪ Een verkeerde instelling van de voordruk in het expansievat leidt
tot storingen in de installatie.

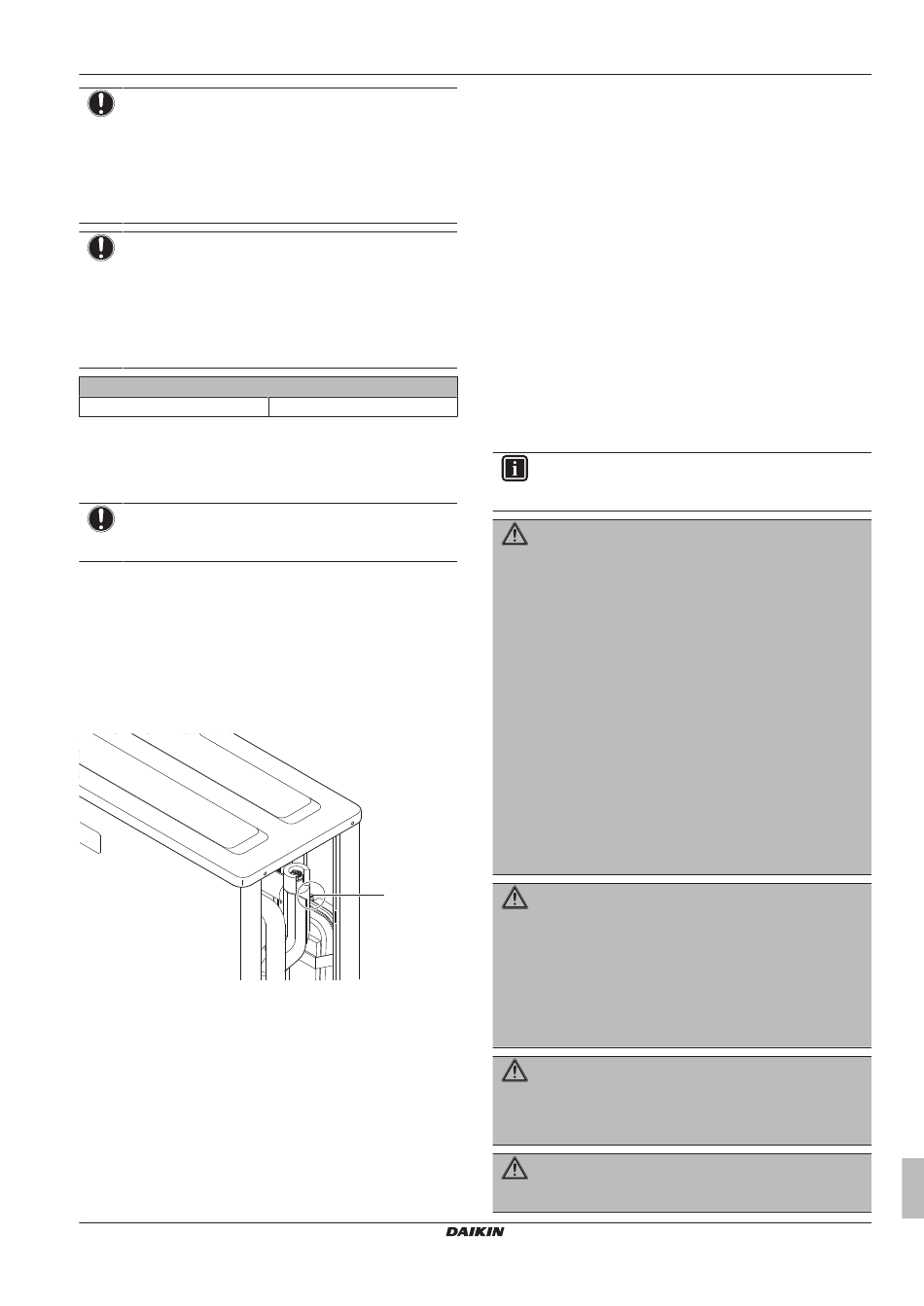

Om de voordruk in het expansievat te wijzigen, verlaag of verhoog
de druk van het stikstof via de Schrader-klep van het expansievat.
a
Schrader-klep
6.3.5
Het watervolume controleren:
voorbeelden
Voorbeeld 1
De buitenunit is 5 m onder het hoogste punt in het watercircuit
geïnstalleerd. Het totale watervolume in het watercircuit bedraagt
100 l.
Er zijn bijregelingen of acties nodig.
Voorbeeld 2
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Luchtgekoelde ijswaterkoelgroepen en compacte lucht-water
warmtepompen
4P492901-1 – 2017.06
in
alle
of
bepaalde
20 l/min
"9.4 Checklist
a
De buitenunit wordt op het hoogste punt in het watercircuit
gemonteerd. Het totale watervolume in het watercircuit bedraagt
350 l. De concentratie van propyleenglycol is 35%.
Acties:
▪ Omdat het totale watervolume (350 l) meer bedraagt dat het
standaard watervolume (99 l), moet de voordruk verlaagd worden.
▪ De vereiste voordruk bedraagt:
Pg = (0,3+(H/10)) bar = (0,3+(0/10)) bar=0,3 bar.
▪ Het overeenstemmend maximum watervolume aan 0,3 bar
bedraagt 150 l. (Zie hoger op de grafiek in het hoofdstuk).
▪ Omdat 350 l meer is dan 150 l, is het expansievat NIET geschikt
voor de installatie. Daar heeft het systeem een uitwendig
expansievat nodig.
6.4
De elektrische bedrading
voorbereiden
6.4.1
Over het voorbereiden van de elektrische
bedrading
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
WAARSCHUWING
▪ Als de voeding een ontbrekende of een verkeerde
nulfase heeft, Kan de apparatuur defect raken.
▪ Sluit correct op de aarde aan. Aard de unit NIET via
een nutsleiding, een piekspanningsbeveiliging of de
aarding van de telefoon. Een onvolledige aarding kan
elektrische schokken veroorzaken.
▪ Plaats de vereiste zekeringen of stroomonderbrekers.
▪ Bevestig de elektrische bedrading met kabelbinders,
zodat deze NIET in contact kan komen met scherpe
randen of buizen, vooral langs de hogedrukzijde.
▪ Gebruik GEEN draden met tape, geen gevlochten
geleiders, geen verlengkabels en geen aansluitingen
van een sterinstallatie. Deze kunnen zorgen voor
oververhitting
of
veroorzaken.
▪ Installeer GEEN fasecompensatiecondensator, omdat
deze
unit
een
fasecompensatiecondensator vermindert de prestaties
en kan ongevallen veroorzaken.
WAARSCHUWING
▪ Al de bedrading moet door een erkende elektricien
uitgevoerd worden en voldoen aan de geldende
wetgeving.
▪ Maak elektrische verbindingen op de bevestigde
bedrading.
▪ Alle op de site geleverde componenten en alle
elektrische constructies dienen te voldoen aan de
geldende wetgeving.
WAARSCHUWING
De back-upverwarming MOET een speciale voeding
hebben
en
MOET
beveiligingsinrichtingen
wetgeving.
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
Uitgebreide handleiding voor de installateur
6 Voorbereiding
elektrische
schokken
of
brand
inverter
bevat.
Een
beschermd
worden
door
vereist
door
de
geldende
meeraderige
kabel
de
als
27
