D
Afvoergaten
E
Uitduwgat voor sneeuw

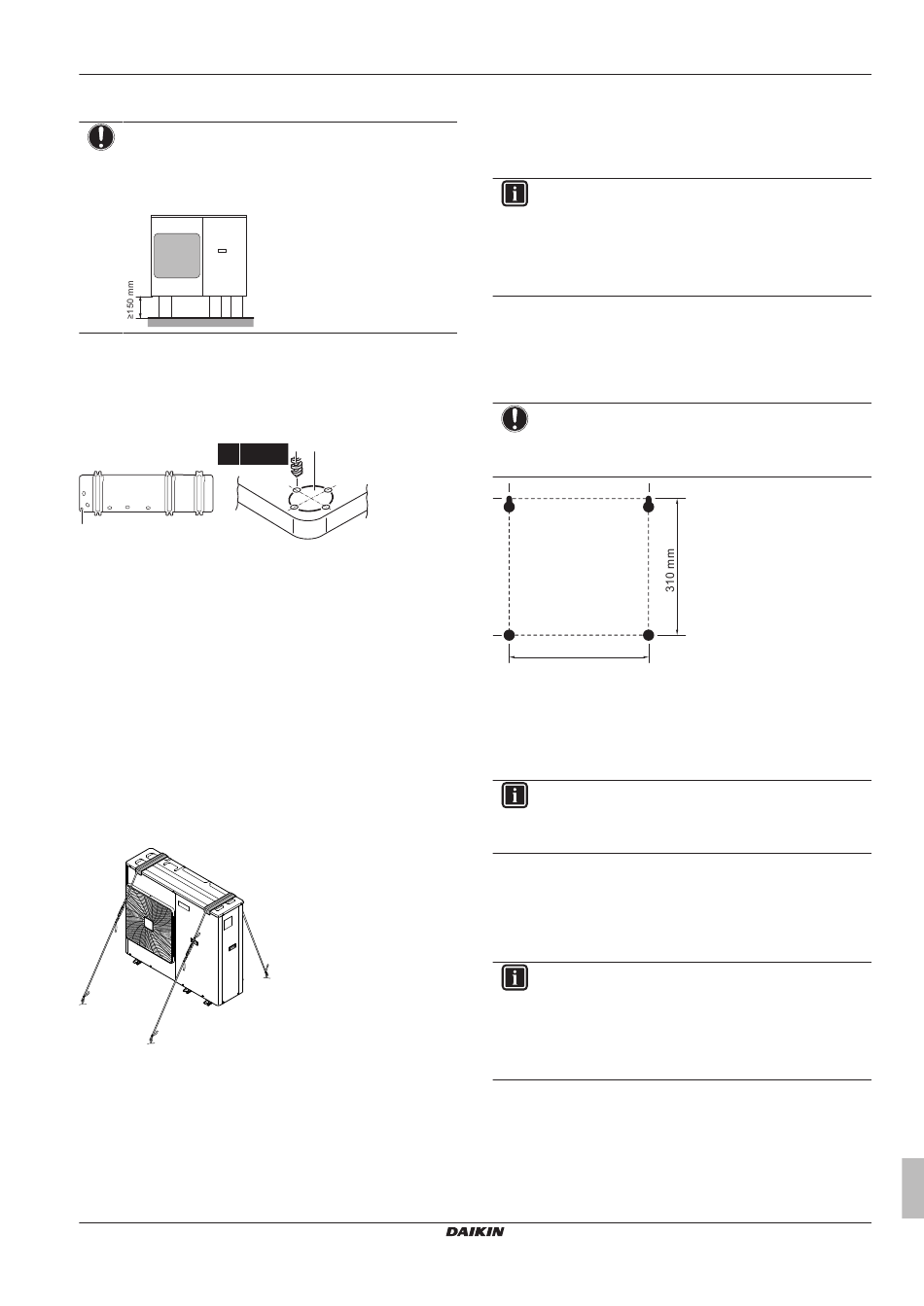

OPMERKING
Indien afvoergaten van de buitenunit door een sokkel of
een vloer afgedekt worden, monteer dan de unit hoger om
een vrije ruimte van minstens 150 mm onder de buitenunit
te hebben.
Sneeuw
In gebieden waar het sneeuwt, kan de sneeuw zich opstapelen en
bevriezen tussen de warmtewisselaar en de buitenplaat. Hierdoor
kan het werkingsrendement afnemen. Om dit te voorkomen:
1 Boor (a, 4×) en verwijder het gat (b).
4× Ø6 mm
b
2 Verwijder de ruwe oneffenheden en verf de randen en de zones
rond de randen met reparatieverf om roestvorming te
voorkomen.
7.3.6
Ervoor zorgen dat de buitenunit niet kan
omvallen
Wanneer de unit staat waar hevige windstoten de unit kunnen doen
overhellen, neem dan de volgende maatregelen:
1 Maak 2 kabels klaar zoals getoond op de volgende afbeelding
(ter plaatse te voorzien).
2 Leg de 2 kabels over de buitenunit.
3 Stop een stuk rubber tussen de kabels en de buitenunit zodat
de kabels de verf niet kunnen beschadigen (ter plaatse te
voorzien).
4 Maak de uiteinden van de kabels vast. Span deze uiteinden
aan.
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Luchtgekoelde ijswaterkoelgroepen en compacte lucht-water
warmtepompen
4P492901-1 – 2017.06
a b
7.4
De bedieningskast monteren
7.4.1
Voorzorgen bij het monteren van de
regelkast
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
7.4.2
De bedieningskast plaatsen
1 Verwijder de frontplaat.
2 Houd
de
rugplaat
tegen
bevestigingspunten (2 bovenaan en 2 onderaan).
OPMERKING
Zorg ervoor dat de markeringen (2 per 2) perfect
horizontaal zijn en dat hun afmetingen met deze op de
afbeelding overeenstemmen.
318 mm
3 Boor 4 gaten en breng 4 pluggen aan (geschikt voor M5).
4 Draai de schroeven in de bovenste pluggen en hang de kast op
aan de schroeven.
5 Draai de schroeven in de onderste pluggen.
6 Draai de 4 schroeven stevig vast.
INFORMATIE
De gebruikersinterface kan op de bedieningskast worden
aangesloten.
Zie
voor
gebruikersinterface aansluiten" op
7.5
De kast met opties monteren
7.5.1
Voorzorgen bij het monteren van de
optiekast
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
7.5.2
De kast met opties plaatsen
1 Verwijder de frontplaat.
2 Houd
de
rugplaat
tegen
bevestigingspunten (2 bovenaan en 2 onderaan).
Uitgebreide handleiding voor de installateur
7 Installatie
de
muur
en
markeer
de
meer
informatie
"7.8.6 De
pagina 41.
de
muur
en
markeer
de
33
