Het luchtventiel repareren
Benodigd gereedschap
•
Momentsleutel
•
Kruiskopschroevendraaier (T20) of een 7 mm
(9/32 in) dopsleutel.
•
Kabeltang
•
O-ringlichter
•
Vet op lithiumbasis, onderdeelnr. 111920 (Lubriplate
630AA of gelijkwaardig)
OPMERKING: Reparatiesets Luchtklep 236273 (modellen
met aluminium middelste behuizing) en 255061 (modellen
met roestvrij stalen middelste behuizingen) zijn beschik-
baar. Zie pagina 30. Onderdelen die bij de set zijn inbe-
grepen, zijn gemarkeerd met een symbool, bijvoorbeeld
(4†). Gebruik alle onderdelen in de set voor optimale
resultaten.
Uit elkaar halen
WAARSCHUWING
Beperk de kans op ernstig letsel wanneer u de druk
moet ontlasten door altijd de Drukontlastingsproce-
dure op pagina 12 uit te voeren.
1. Ontlast de druk.
2. Verwijder de zes schroeven (3), het luchtklepdeksel
(2) en de pakking (4† ) met een Torx-schroeven-
draaier (T20) of een dopsleutel van 7 mm. Zie Afb. 7.
3. Schuif de klephouder (5† ) naar de middelste positie
en trek deze uit de holte. Verwijder het kleppenblok
(7† ) en o-ring (6† ) uit de houder. Trek het stuurblok
(18) met behulp van een kabeltang recht omhoog uit
de holte. Zie Afb. 8.
4. Trek de twee drijfstangen (11) uit de lagers (12).
Verwijder de U-pakkingen (10† ) uit de zuigers.
Trek de regelpennen (16) uit de lagers (15).
Verwijder de O-ringen (17) uit de stuurpennen. Zie
Afb. 9.
5. Inspecteer de kleppenplaat (8 ) in positie. Als deze is
beschadigd, verwijder dan de drie schroeven (3) met
een Torx-schroevendraaier (T20) of een dopsleutel
van 7 mm. Verwijder de kleppenplaat (8) en (bij
modellen met een aluminium middelste behuizing) de
dichting (9†). Zie Afb. 10.
6. Inspecteer de lagers (12, 15) zonder ze te verwijderen.
Zie Afb. 9. De lagers zijn conisch, en moeten bij
beschadiging vanaf de buitenzijde worden verwij-
derd. Hiervoor is het nodig de vloeistofsectie uit
elkaar te halen. Zie pagina 23.
16
3A3587ZAL
Service
7. Reinig alle onderdelen en controleer op slijtage en
beschadiging. Vervang deze indien nodig. Zet alles
weer in elkaar zoals staat uitgelegd op pagina 17.
2
Draai aan met
5,6 - 6,8 Nm.

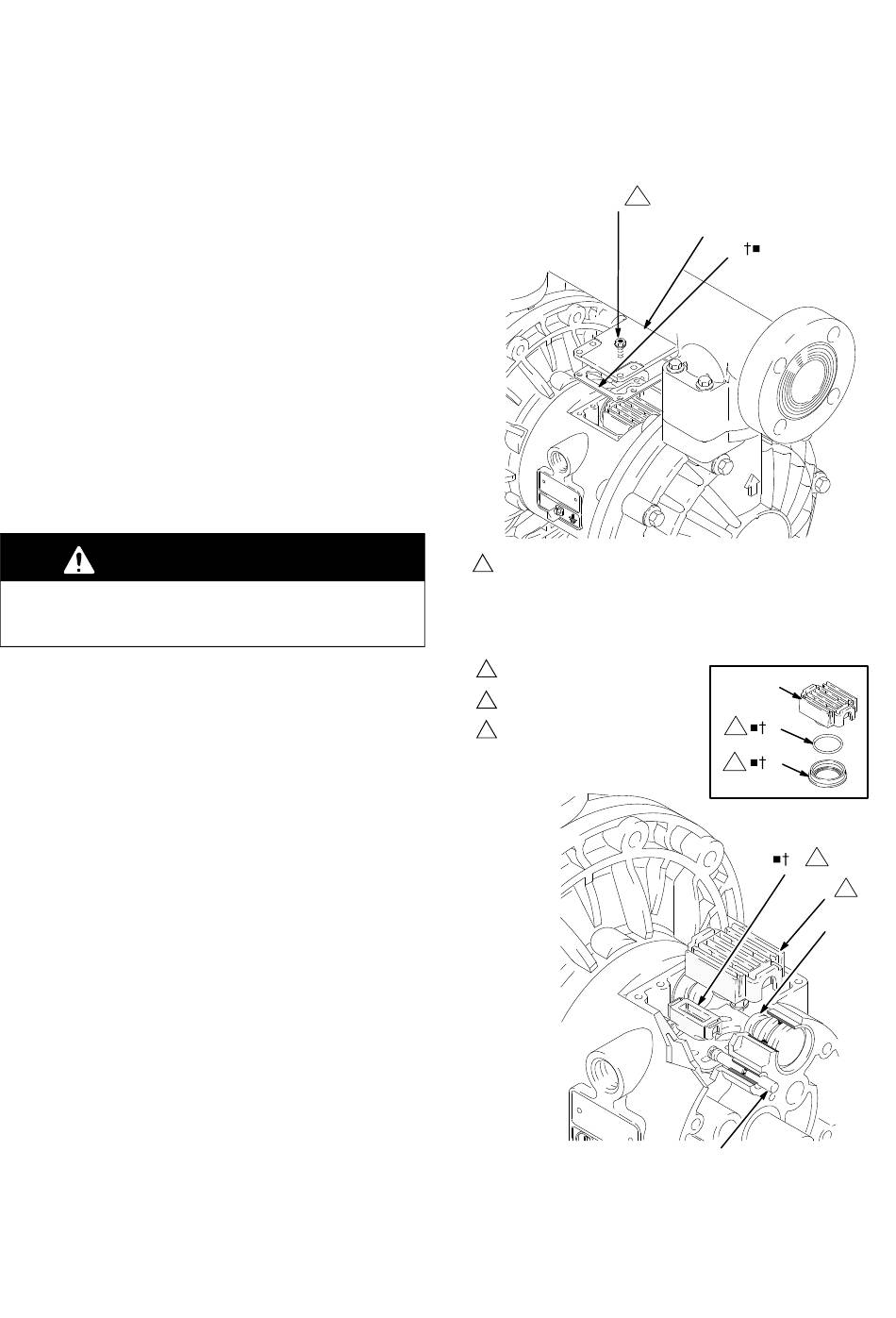

Afb. 7 ______________________________________
1
Zie de detailtekening rechts.
2
Vet.
3
Onderzijde invetten.
Afb. 8 ______________________________________
3
2
2
4
5
6
2
7
3
16
04705B
18
3
5
1
11
04898
