Luchtuitlaatventilatie
WAARSCHUWING
BRAND- EN EXPLOSIEGEVAAR
Lees de waarschuwingen en voorzorgs-
maatregelen met betrekking tot
GEVAAR VAN GIFTIGE MATERIALEN,
en BRAND- EN EXPLOSIEGEVAAR op
pagina 4, voordat u de pomp gebruikt.
Zorg ervoor dat het systeem voldoende ventilatie
krijgt, passend bij de soort opstelling. De luchtafvoer
moet naar een veilige plaats kunnen uitstromen,
ver van mensen, dieren, plaatsen waar voedsel is
opgeslagen of wordt bereid, en van alle ontstekings-
bronnen wanneer er brandbaar of gevaarlijk materi-
aal wordt gepompt.
Als een membraan kapot is, kan in de uitstromende
lucht materiaal meekomen. Plaats een geschikt
opvangvat aan het eind van de luchtafvoerleiding
om de vloeistof in op te vangen. Zie Afb. 6.

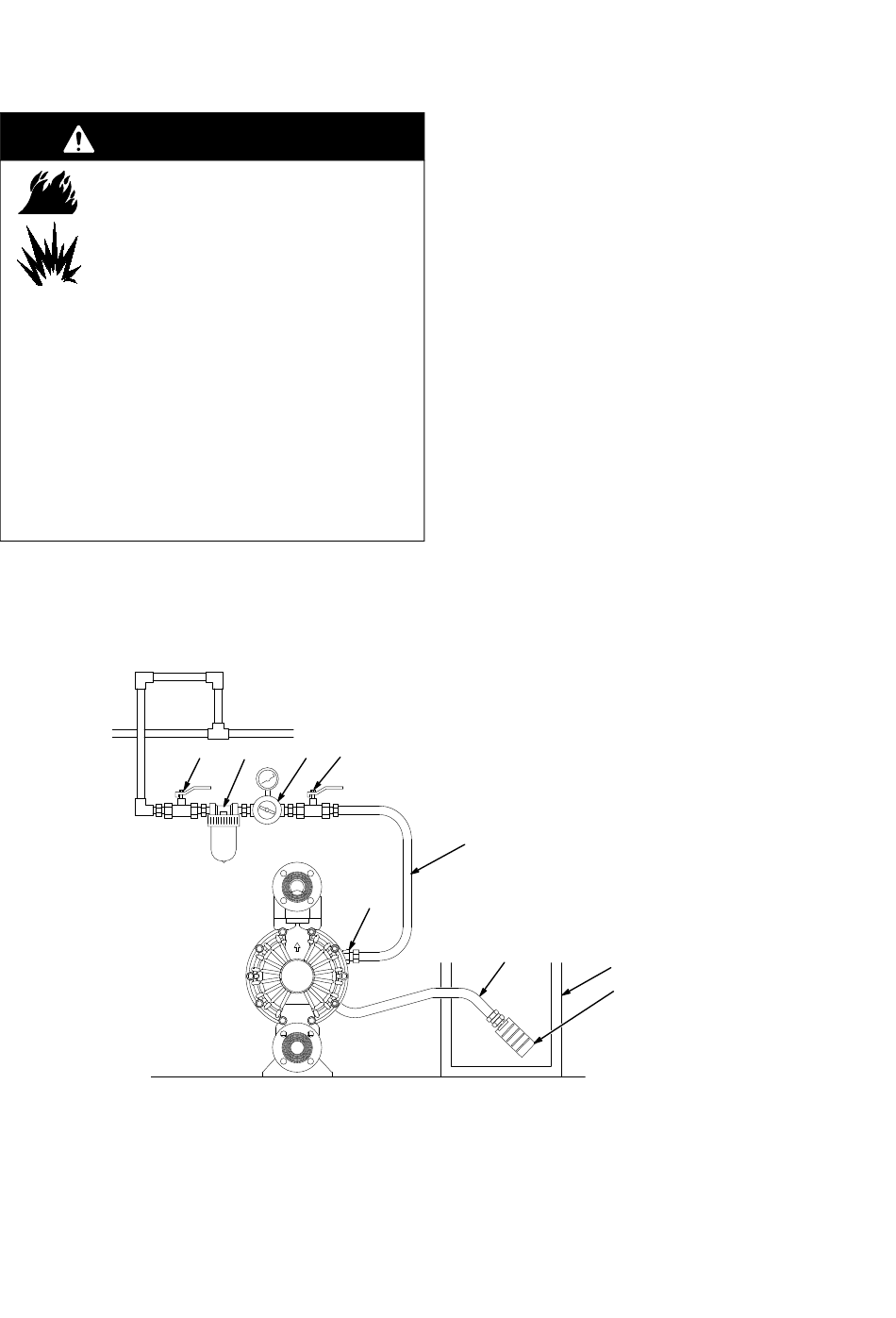

Afb. 6 _____________________________________________________________________________________
Ventilatie van uitlaatlucht
E
F
C
B
Installatie
De luchtafvoerpoort is 3/4 npt(f). Pas op dat u de uit-
stroming van de lucht niet belemmert. Door een
geblokkeerde luchtuitstroom kan de pomp van slag
raken.
Als de geluiddemper (P) rechtstreeks op de luchtafvoer-
poort is geïnstalleerd, breng dan vóór de montage
PTFE-tape of draadsmeermiddel met antivastloopeigen-
schappen aan op de schroefdraad van de geluiddemper.
Voor een afvoer op afstand:
1. Haal de geluiddemper (P) van de luchtuitlaat van de
pomp.
2. Sluit een elektrisch geleidende luchtafvoerslang (T)
aan en sluit de geluiddemper aan op het andere
einde van de slang. De minimale inwendige slang-
maat van de luchtafvoerslang is 19 mm (3/4 in).
Gebruik een grotere diameter als de slang langer
is dan 15 ft (4,57 m). Vermijd scherpe bochten of
knikken van de slang. Zie Afb. 6.
3. Plaats een vat (U) aan het eind van de luchtuitlaat-
leiding, zodat in geval van eventueel scheuren van
het membraan het materiaal opgevangen wordt.
VERKLARING
A
B
C
D
E
F
P
T
A
U
D
T
Luchttoevoerleiding
Zelfontlastende hoofdluchtklep (vereist voor pomp)
Luchtreduceerventiel
Snelontkoppeling voor de luchtleiding
Hoofdluchtventiel (voor toebehoren)
Filter in luchtleiding
Geluiddemper
Elektrisch geleidende luchtafvoerslang
Opvangvat voor luchtafvoer op afstand
U
P
04704
3A3587ZAL
11
