Het membraan repareren
Benodigd gereedschap
•
Momentsleutel
•
13 mm dopsleutel
•
Verstelbare sleutel
•
Steeksleutel van 19 mm
•
O-ringlichter
•
Vet op lithiumbasis, onderdeelnr. 111920 (Lubriplate
630AA of gelijkwaardig)
Uit elkaar halen
OPMERKING: Er is een reparatieset voor het materiaal-
gedeelte verkrijgbaar. Zie op pagina 27 om de juiste set
voor uw pomp te bestellen. Onderdelen die bij de set zijn
inbegrepen, zijn gemarkeerd met een sterretje, bijvoor-
beeld (401*). Gebruik alle onderdelen in de set voor
optimale resultaten.

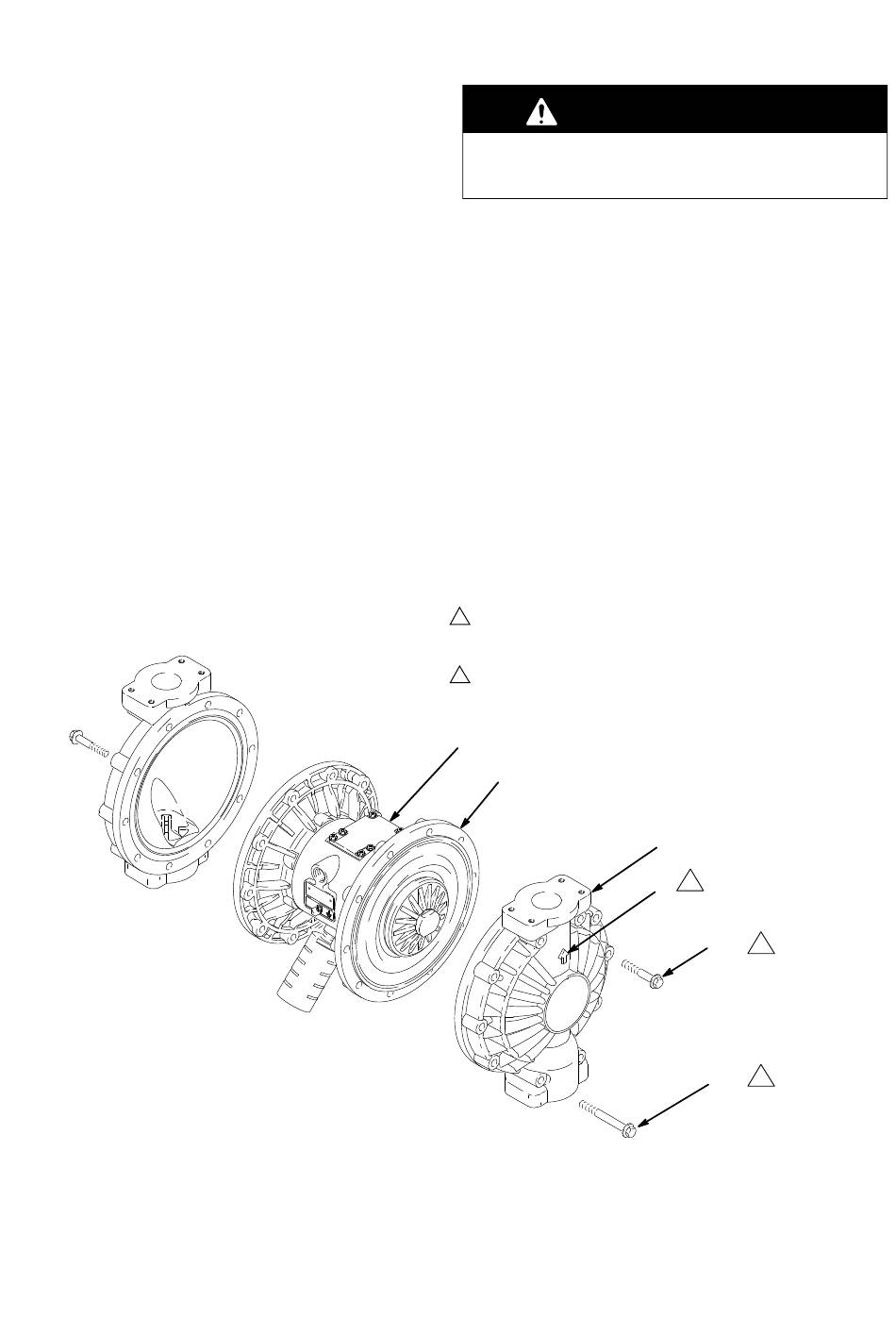

Afb. 12 ____________________________________________________________________________________
Service
Beperk de kans op ernstig letsel wanneer u de druk
moet ontlasten door altijd de Drukontlastingsproce-
dure op pagina 12 uit te voeren.
1. Ontlast de druk.
2. Verwijder de spruitstukken en haal de kogelterugslag-
kleppen uit elkaar, zoals uiteengezet op pagina 18.
3. Verwijder met een dopsleutel van 13 mm de schroeven
(107 en 108) waarmee de materiaaldeksels (101)
op de luchtdeksels (23) zijn bevestigd. Trek de
materiaaldeksels (101) van de pomp. Zie Afb. 12.
1
Eerst de acht lange bouten (108) vastdraaien en dan de korte
(107). Draai aan met 21 tot 25 Nm. Zie Volgorde bij aanhalen
op pagina 32.
2
Pijl (A) moet naar de luchtklep wijzen (B).
B
23
WAARSCHUWING
101
2
A
107
108
1
1
04707B
3A3587ZAL
