De kogelkeerkleppen repareren
Benodigd gereedschap
•
Momentsleutel
•
10 mm dopsleutel
•
O-ringlichter
Uit elkaar halen
OPMERKING: Er is een reparatieset voor het materiaal-
gedeelte verkrijgbaar. Zie op pagina 27 om de juiste set
voor uw pomp te bestellen. Onderdelen die bij de set zijn
inbegrepen, zijn gemarkeerd met een sterretje, bijvoor-
beeld (201*). Gebruik alle onderdelen in de set voor
optimale resultaten.
OPMERKING: Zorg dat de kogels (301) altijd goed zijn
geplaatst door altijd de zittingen (201) te vervangen als
u de kogels vervangt.
WAARSCHUWING
Beperk de kans op ernstig letsel wanneer u de druk
moet ontlasten door altijd de Drukontlastingsproce-
dure op pagina 12 uit te voeren.
1. Ontlast de druk. Maak alle slangen los.
2. Verwijder de pomp uit de bevestiging.
3. Haal de acht bouten (106) en ringen (113) los met
een dopsleutel van 10 mm en houd daarbij het uit-
laatspruitstuk (103) op de materiaaldeksels (101)
gedrukt. Zie Afb. 11.
4. Verwijder de zittingen (201), kogels (301) en de
O-ringen (202) uit het spruitstuk.
OPMERKING: Sommige modellen hebben geen
O-ringen (202).
5. Draai de pomp om en verwijder de bouten (112)
en het inlaatspruitstuk (102). Verwijder de zittingen
(201), de kogels (301) en de O-ringen (202) van de
materiaaldeksels (101).
Hermontage
1. Reinig alle onderdelen en controleer op slijtage en
beschadiging. Vervang indien nodig onderdelen.
2. Zet alles in omgekeerde volgorde weer in elkaar en
volg alle aanwijzingen in Afb. 11. Zorg dat de kogel-
keerkleppen precies als weergegeven worden
gemonteerd. De pijlen (A) op de materiaaldeksels
(101) moeten naar het uitlaatspruitstuk (103) wijzen.
18
3A3587ZAL
Service
1
Draai aan met 9 - 10 Nm. Zie Volgorde bij aanhalen,
op pagina 32.
2
De pijl (A) moet naar uitlaatverdeelstuk (103) wijzen.
3
Ontbreekt bij sommige modellen.
113

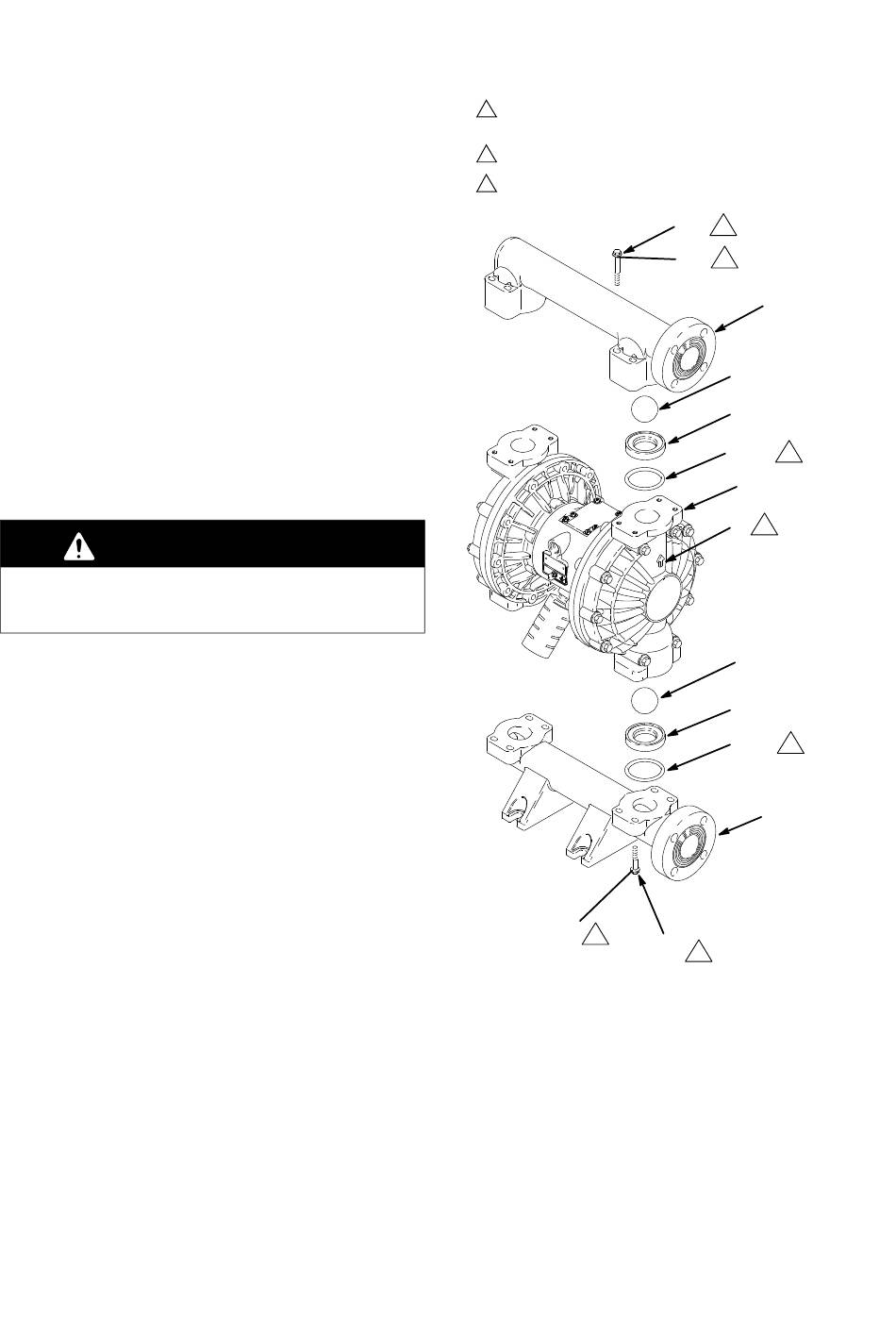

Afb. 11 _____________________________________
106
1
113
3
301*
201*
202*
101
A
2
301*
201*
202*
3
112
1
103
3
3
102
04706B
