Gebruikshandleiding
RS350S PN10
4. Nastellen stuurdrukregelaar
Nastellen van de stuurdrukregelaar kan uitgevoerd worden als de regelaar in bedrijf is genomen
(zie hoofdstuk 3).
De stuurdrukregelaar van de RS350S heeft slechts één instelling waarbij de regeling optimaal
is. Deze instelling ligt binnen een verdraaiing van ongeveer een halve slag van het instelorgaan
F (zie figuur 2) ten opzichte van het nulpunt waarop de stuurdrukregelaar af fabriek ingesteld is.
Wordt tijdens het nastellen in dit gebied geen goede regeling verkregen, dan wijst dat op een
probleem elders in de gasdrukregelaar/ installatie (zie hoofdstuk 5).
Werkwijze
Uitlaatafsluiter sluiten, open de inregelkraan zodanig (b.v. ongeveer 1/8 slag) zodat de
gasdrukregelaar weinig levert. Stel de uitlaatdruk ongeveer af op de gewenste waarde Pd.
Beoordeel de druk op de wijzermanometer: als de druk periodiek varieert met een periodetijd
van 0,1 tot 0,5 s (frequentie 2 tot 10 Hz) dan dient de stand van de inregelkraan iets gewijzigd
te worden totdat de periodetijd groter is dan 0,5 s. Bij een regelaar welke structureel blijft
pendelen c.q. zaagtanden, kan het nodig zijn om de gasdrukregelaar iets te dempen door een 5
mm binnenzeskant sleutel tijdelijk in de ademopening van de stuurdrukregelaar te steken.
Draai instelorgaan (F) een kwartslag in (de borgmoer dient vast te blijven). De uitlaatdruk wordt
geregeld volgens curve 1 in figuur 3. Draai instelorgaan (F) zeer langzaam uit (maximaal een
halve slag): de amplitude en frequentie nemen af volgens curve 2. Draai door tot de regeling
stabiel wordt volgens curve 3. Let op: de laatste "afstelverdraaiing" dient altijd in de uit-richting
plaats te vinden. Plaats na afstellen de verzegelkap.
Stel de uitlaatdruk af op de gewenste waarde (met bijvoorbeeld een digitale manometer):
• Pd > 50 mbar: instellen op gewenste waarde + 2,5% (AC2,5),
• Pd < 50 mbar: instellen op gewenste waarde + 5% (AC5),
• De regelaar zal bij 50% belasting de uitlaatdruk regelen met een waarde overeenkomstig
met de gewenste waarde.

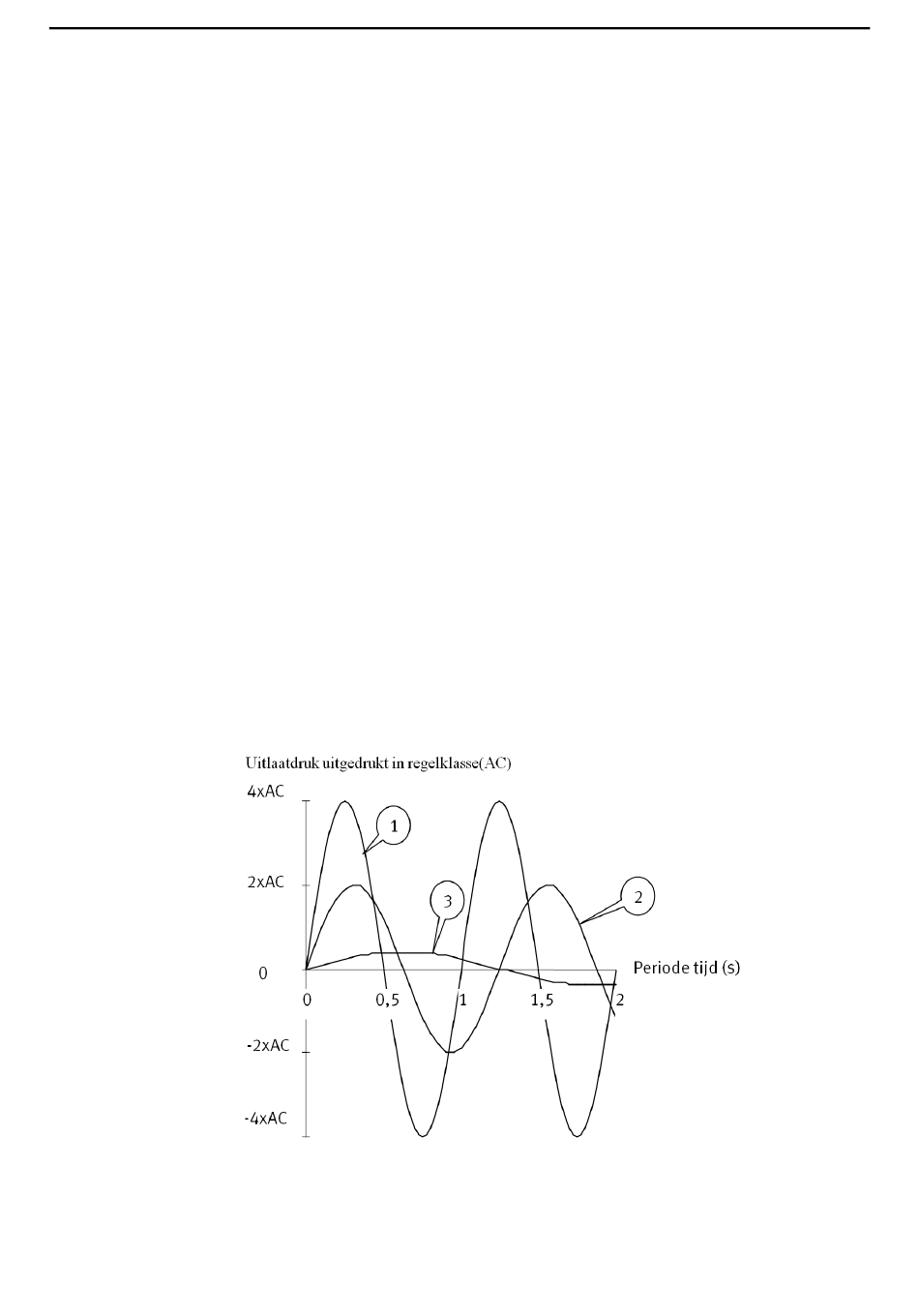

Figuur 3: Voorbeeld van het instelproces
In bovenstaand figuur 3 wordt het proces van het instellen van RS350S grafisch weer gegeven.
De aangegeven tijden zijn afhankelijk van het model regelaar, de inlaatdruk en de uitlaatdruk.
8
DDD3102GHNL/07-2020/rev.A3
