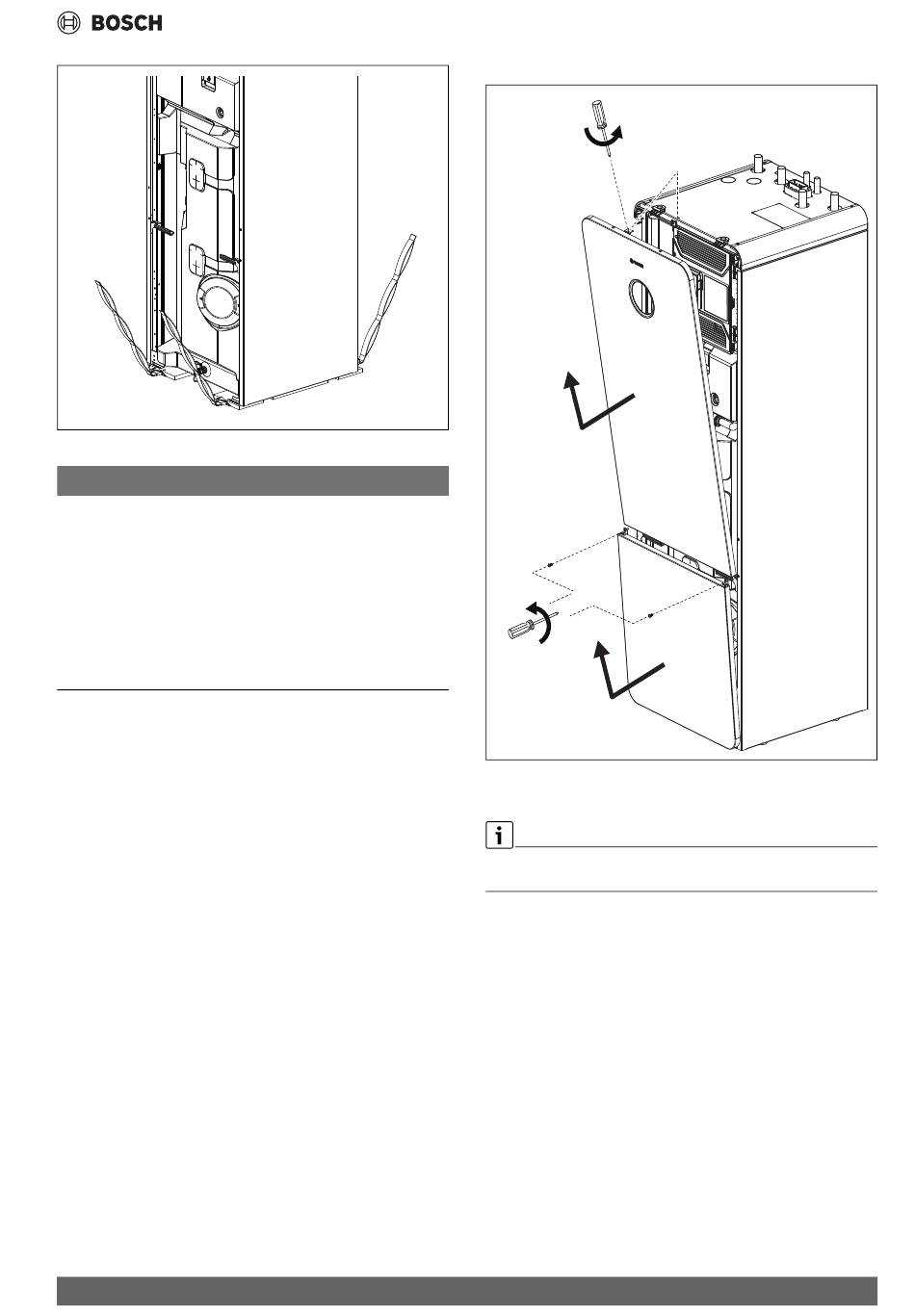

Afb. 15 Beugels en banden bevestigd op de binnenunit

OPMERKING

Risico voor schade!

De metalen beugels en de houten delen zijn niet stevig bevestigd aan het

toestel en daarom bestaat het risico dat deze kan verschuiven tijdens het

dragen.

De beugel en houten delen zijn alleen bedoeld voor het verticale trans-

port van het toestel, omdat gevaar voor verlies van de stabiliteit bestaat

vanwege het hoge zwaartepunt.

▶ Draag de warmtepomp met minimaal twee personen.

▶ Gebruik de beugel en houten delen niet voor horizontaal transport,

bijv. op een trap.

Compress 5800i AW – 6721866645 (2023/09)

4.3

0010048277-001

Afb. 16 Verwijder de voorkant

4.4

Elke installatie is uniek. De volgende checklist beschrijft in het algemeen

het installatieproces.

1. Installeer het vulventiel.

2. Installeer de terugslagklep (wanneer de koelmodus moet worden ge-

bruikt).

3. Installeer de lekkageafvoerslangen.

4. Warmtepomp aan de binnenunit aansluiten.

5. Sluit de binnenunit op de cv-installatie aan.

6. Installeer het deeltjesfilter en de magnetietafscheider (magnetietaf-

scheider alleen als optie voor nieuwe gebouwen met alleen vloerver-

warming).

7. Sluit het drinkwater aan op de binnenunit en het overstortventiel.

8. Monteer de buitentemperatuursensor en de kamerthermostaat.

9. Sluit de CAN-BUS-kabel aan op de warmtepomp en de binnenunit.

10.Installeer de accessoires.

11.Sluit de EMS-buskabel aan op de accessoires indien nodig.

12.Boiler vullen en ontluchten.

13. Vul en ontlucht de cv-installatie voor de inbedrijfname.

14.Sluit de elektrische verbinding van het systeem aan.

15.Inbedrijfname van het systeem.
