5.6.2
Aansluiting voor de installatieprintplaat voor de binneneenheid met mengkraan voor externe bijverwarming
GEVAAR
Risico door elektrische schok!
Openen van de installatiemodule kan lichamelijk letsel door elektrische
schokken veroorzaken.
▶ Open de installatiemodule nooit.
T0
T1
TW1
I1
I4
EMS bus
1
CAN-BUS
2
3

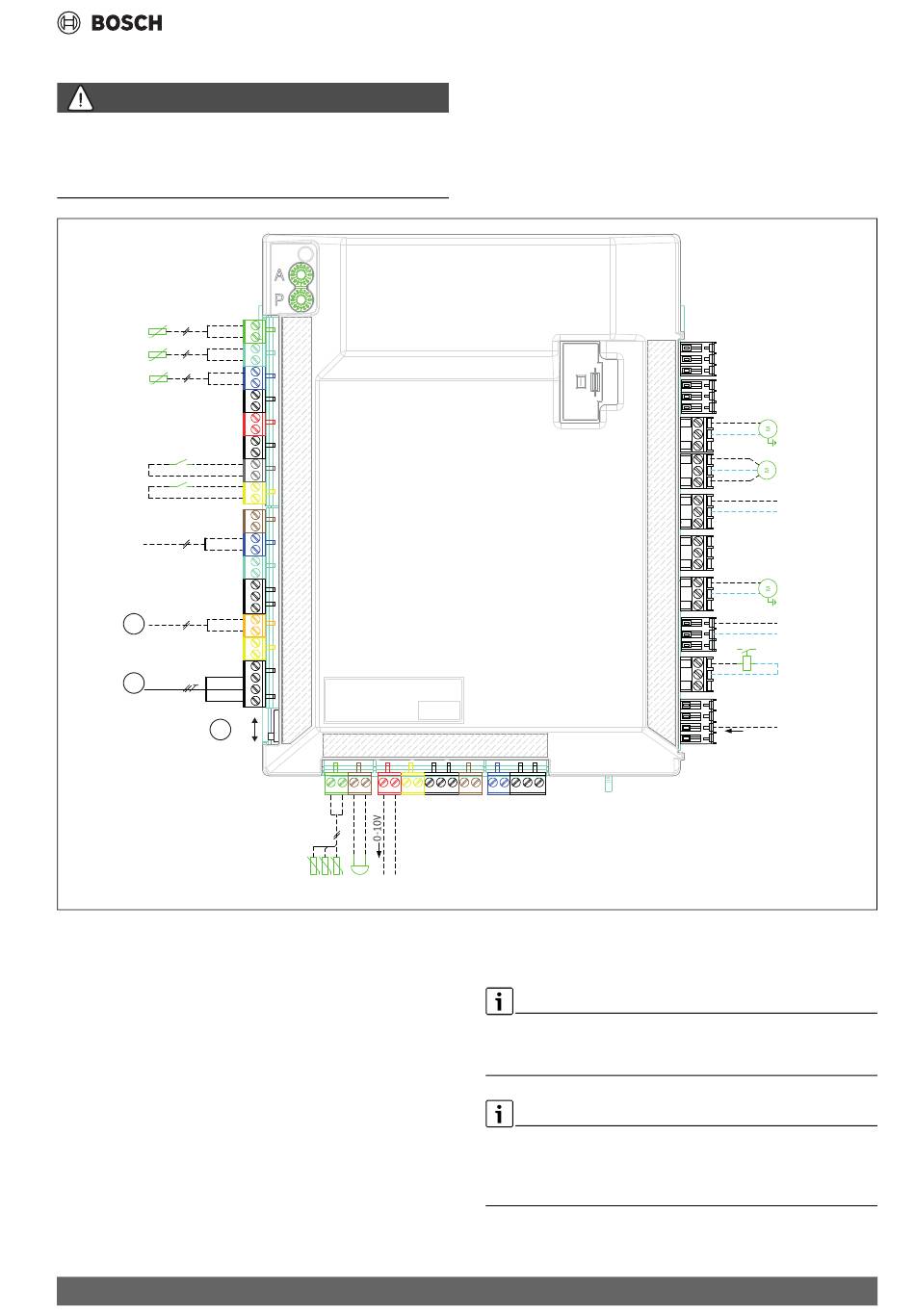

Afb. 11 Installatiemodule van de binneneenheid
[1]
Connectiviteit gateway (toebehoren)
[2]
CAN-BUS op buiteneenheid
[3]
CAN-afsluitschakelaar
[T0] CV-circuit aanvoertemperatuursensor
[T1] Buitentemperatuursensor
[TW1] Warmwatertemperatuursensor
[I1] Externe ingang 1
[I4] Externe ingang 4
[MD1]Condensatiesensor(en)
[Buzzer] Alarmzoemer (toebehoren)
[EM0] Vraag voor externe bijverwarming (0-10 V regeling)
[FM0] Alarm van de bijverwarming (230 V~ ingang)
[EW1] Vraag voor externe bijverwarming in boiler
[EM0] Vraag voor externe bijverwarming (aan/uit)
[PW2] Warmwatercirculatiepomp
[PK2] Relais-uitgang koeling, 230 V~
[VW1]Warm water 3-weg omschakelventiel
Compress 3400i AWS – 6721827821 (2024/11)
Off
On
EM0
MD1 Buzzer
[PC1] Circulatiepomp cv-installatie
Max. belasting voor relaisuitgangen PW2, PK2, VW1, PC1: 2 A, cos φ >
0,4.
Maximale belasting voor CUHP inst.: 6,3 A
Aanwijzing betreffende ingang I1 (aansluiting 13, 14) EN I4 (aansluiting
15, 16).
Contact op de component of relais dat wordt aangesloten op deze in-
gang moet geschikt zijn voor 5 V en 1 mA.
Installatie
PC1
VW1
PK2
PW2
EM0
EW1
FM0
0010036536-003
15
