Elektrische aansluiting
6.8
Externe ingangen
OPMERKING
Schade door verkeerd aansluiten!
Aansluitingen bedoeld voor een andere spanning of stroom kunnen elek-
trische componenten beschadigen.
▶ Voer alleen aansluitingen uit op de externe ingangen van de warmte-
pomp die zijn gedimensioneerd voor 3,3 V en 1 mA.
▶ Wanneer tussenrelais nodig zijn, uitsluitend relais met vergulde klem-
men gebruiken.
De externe ingangen kunnen worden gebruikt voor de afstandsbediening
van bepaalde functies in de bedieningsunit.
Deze functies, die zijn geactiveerd door de externe ingangen zijn be-
schreven in de handleiding voor de bedieningsunit.
De externe ingangen worden op een schakelaar aangesloten voor hand-
matige bediening of op een regelaar met een potentiaalvrij relaiscontact.
6.9
Netaansluiting uitvoeren
6.9.1
Voedingsspanning
Houd de lokale regelgeving aan bij de keuze van de correcte diameter van
de kabels en de kabeltypen, maar houd daarbij tevens de hier gespecifi-
ceerde diameters aan.
Optie 1:
9 kW
Functie
Binnenunit
Kabeltype
Conform de lokale
Klemmen ge-
richtlijnen en
schikt voor
voorschriften
soepele of
massieve
aders
2
Kabeldiameter 5 x 2,5 mm
Zekering en
3x16 A: max.
maximale ex-
135 W
terne belas-
3x20 A - 25 A:
1)
ting
max. 500 W
1) Externe belasting uitgangen
Tabel 6 Kabeloppervlak en kabeltype
≤120 mm
≤10 mm

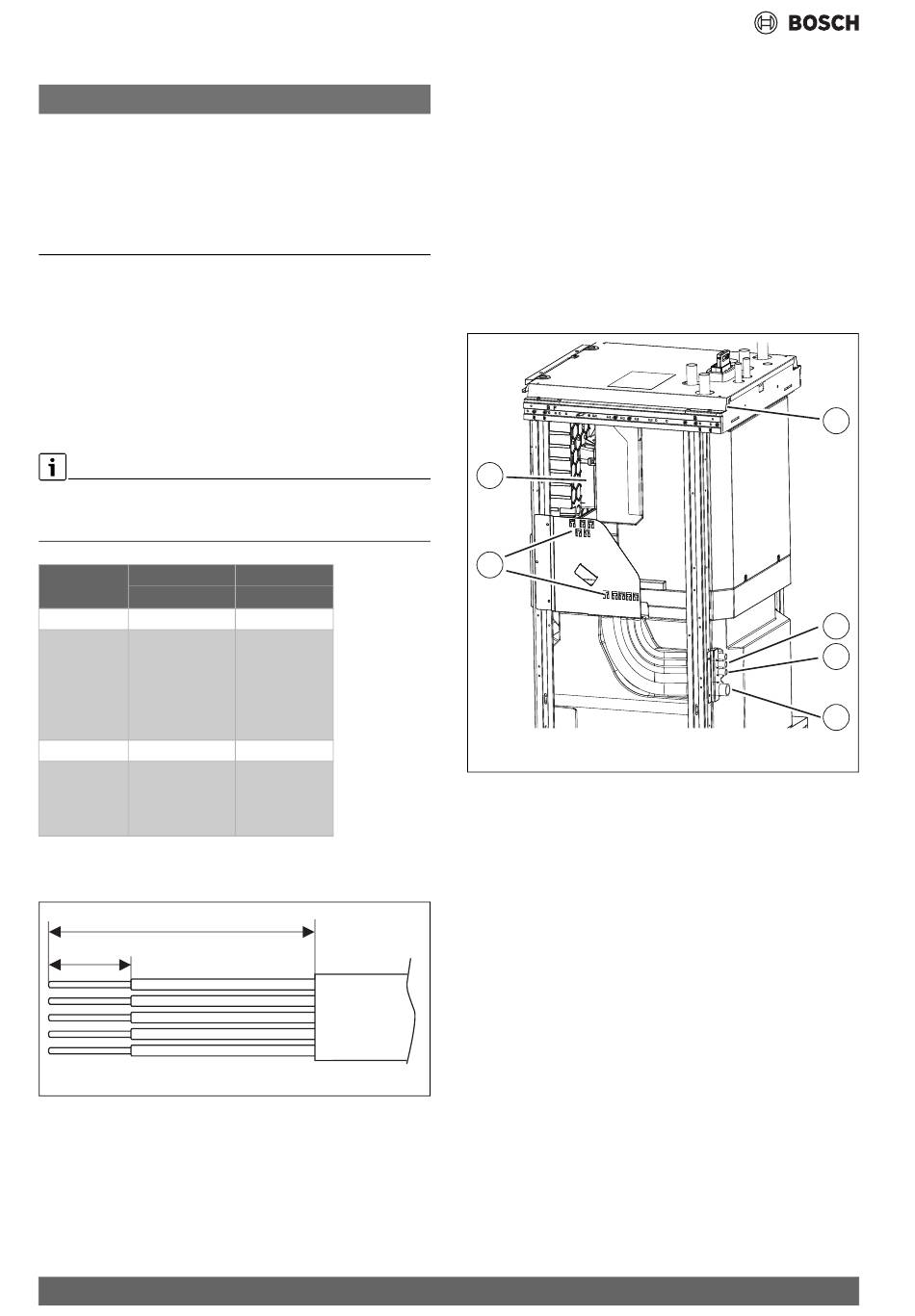

Afb. 29 Aders strippen aansluiting voedingsspanning
22
Optie 2:
(alleen 3 kW)
Binnenunit
Conform de lo-
kale richtlijnen
en voorschriften
2
3 x 2,5 mm
1x16 A: max.
135 W
1x20 A - 25 A:
max. 500 W
0010048737-001
6.9.2
Kabeldoorvoer in de binnenunit
1. Afdekking van de aansluitkast verwijderen.
2. Installeer de kabels van de kabelingangen naar de aansluitdoos:
– Installeer de aansluitkabels via de kabelwartels op de achterkant
via de ribbelbuizen. Gebruik een verlengset. Zie afbeelding 30
voor de correcte volgorde van de slangen.
– Bevestig de kabels met bindbandjes op de bevestigingspunten
(afbeelding 31 [7] en [9]). Vermijd kruisen van de kabels.
– De kabelinstallatie moet zodanig worden uitgevoerd dat de kabels
geen hete oppervlakken raken zoals leidingen of het elektrisch
verwarmingselement.
3. Voer de kabels de aansluitdoos in.
4. Sluit de kabels aan conform de hoofdstukken 6.9.3 – 6.9.6.
5. Plaats de deksel van de aansluitdoos weer.
6
5
Afb. 30 Kabeldoorvoer naar de binnenunit
[1]
I1-I4: externe ingangen
T1:temperatuursensor buiten
MD1: condensatiesensor (accessoire voor koelmodus)
CAN-BUS kabels
EMS-BUS kabel voor accessoire
[2]
230 V~1 N, uitgang van PK2, koelseizoen
[3]
230 V~1 N, uitgang naar warmwatercirculatiepomp PW2
[4]
400 V~3 N, ingang naar binnenunit (elektrisch verwarmingsele-
ment)
[5]
Bevestigingspunt op plaatstalen plaat voor bevestigen van de ka-
bels met bindbandjes
[6]
Aansluitdoos
Compress 5800i AW – 6721866645 (2023/09)
1
2
3
4
0010049964-001
