Montage op CLAAS veldhakselaars

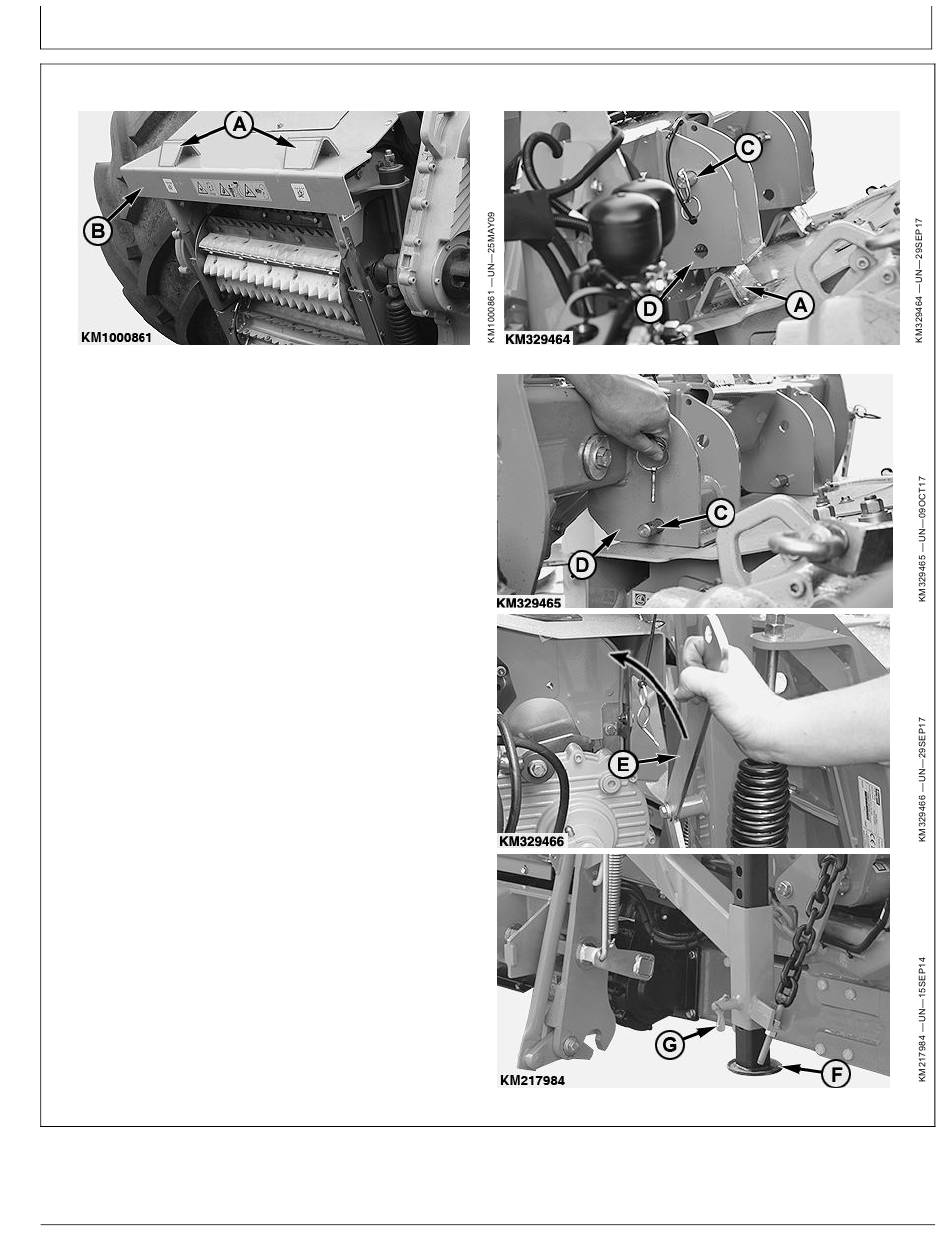

1. Rij de veldhakselaar zo dicht naar het roterend
voorzetstuk tot de vergrendelingshaken (A) in de
beugels (D) van het aanbouwframe steken.
2. Verwijder de pennen (C) aan beide zijden.
3. Til de voorste afscherming (B) omhoog tot de
vergrendelingshaken (A) van het roterend voorzetstuk
tussen de beugels (D) staan.
4. Borg het bovenste draaipunt door het aanbrengen van
de pen (C).
Vergrendel het onderste draaipunt door het bedienen
van de hendel (E).
BELANGRIJK: Borg de pen (C) en de hendel
(E) met de verende borgpen.
5. Vergrendel de steunpoten (F) links en rechts in
de hoogste positie. Trek hiervoor aan de pen met
veerdruk (G). Laat deze weer terugschieten als de
assteun op de juiste hoogte staat.
A—Vergrendelhaken
B—Bescherming voorzijde
C—Pen
D—Beugel
Montage op een CLAAS-veldhakselaar
E—Hendel
F— Assteun
G—Pen
