Installeren van de extra kabelboom (alleen veldhakselaars van het type 498, 499 en 502)
OPMERKING: Een kabelboom met een extra
contactdoos en verbindingskabel wordt
meegeleverd met dit roterende voorzetstuk. Deze
kabelboom is noodzakelijk om het roterende
voorzetstuk in te klappen.
De meegeleverde kabelboom moet op de Claas
veldhakselaar worden aangesloten voordat het roterende
voorzetstuk voor het eerst wordt bevestigd.
Ga als volgt te werk:
1. Trek connector (E) uit hoeksensor (D) van de
veldhakselaar.
2. Sluit de stekkerverbindingen (A) van de meegeleverde
kabelboom aan op hoeksensor (D) en connector (E)
van de veldhakselaar.

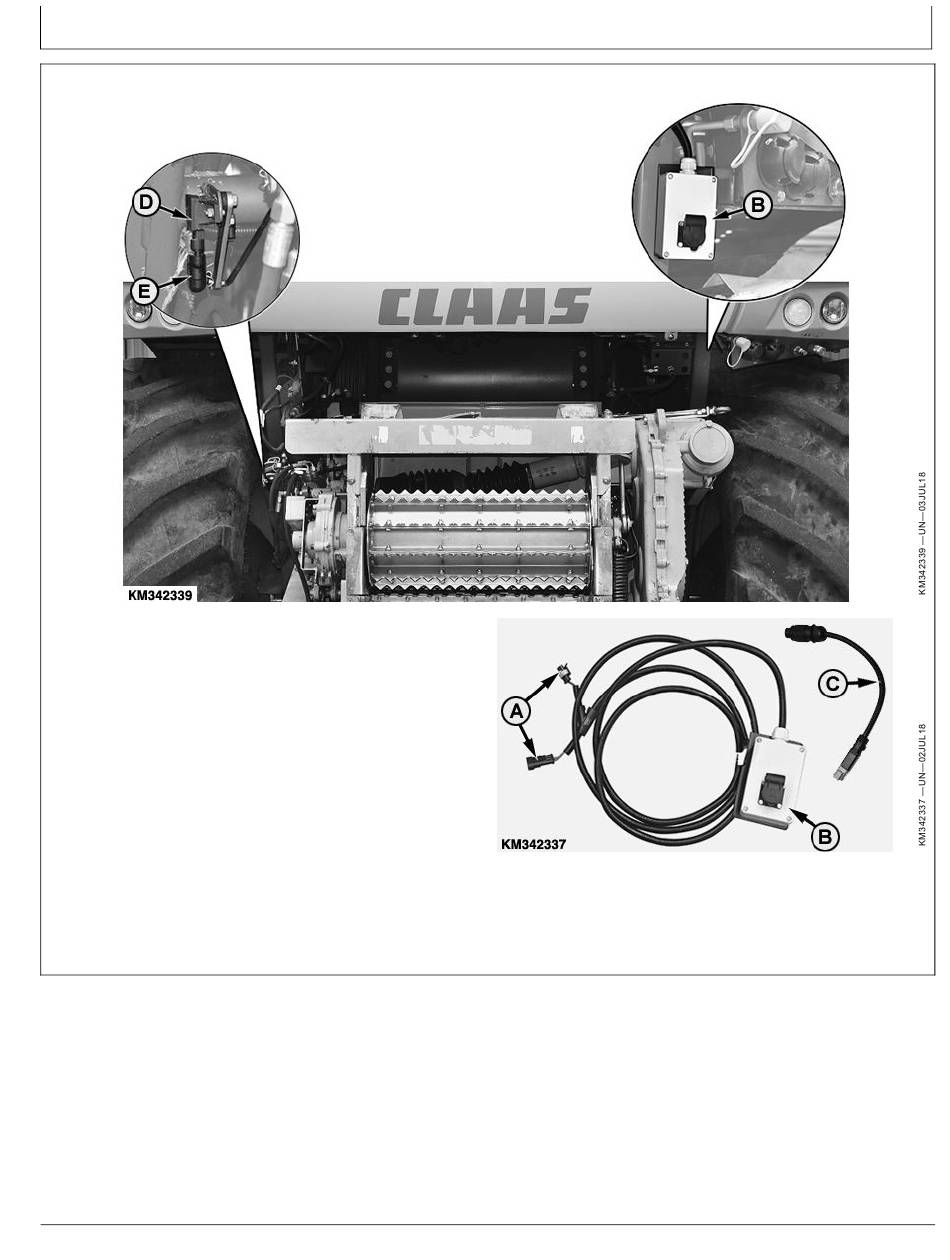

Montage op een CLAAS-veldhakselaar
A—Connectoren
B—Contactdoos
C—Verbindingskabel
Vervolg op volgende pagina
25-5
D—Hoeksensor
E—Connector
