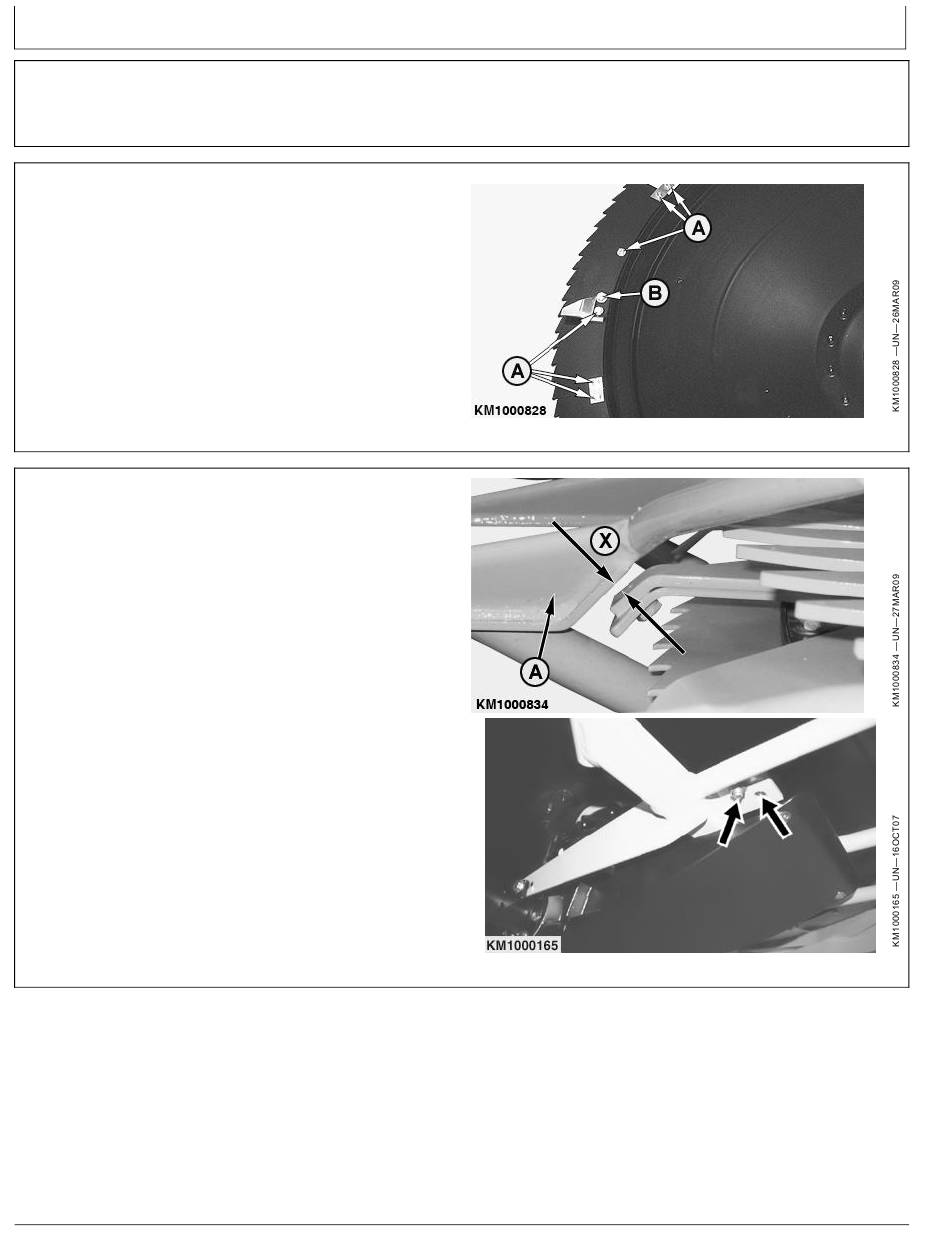

afhankelijk van het feit of gecoate (I) of ongecoate (II)
mesbladen worden gemonteerd. Ruimer (D) is voor
rotatie linksom en ruimer (E) voor rotatie rechtsom.
Monteer alle bevestigingsbouten van de mesbladen en
ruimers met het voorgeschreven aantrekkoppel.
Specificatie
Bouten (M8)—Aantrek-
koppel . ............................................................................................28 Nm
Bouten (M10)—Aantrek-
koppel . ............................................................................................51 Nm
A—Bouten (M8)
Gewasverdelers afstellen
Om verstopping en gewasverlies te voorkomen, dienen
de gewasverdelers (A) correct te worden ingesteld.
Houd de afstand (X) altijd tussen 3 en 7 mm (0.12 en
0.27 in.).
De betreffende afstand (X) kan worden ingesteld d.m.v.
twee sleufgaten (zie pijlen).
Specificatie
Gewasverdelers en grote
trommels—Onderlinge
afstand ..................................................................................... 3 tot 7 mm
A—Verdeler
Onderhoud
20.65 lb-ft
37.62 lb-ft
B—Bouten (M10)
0.12 tot 0.27 in.
X—3 tot 7 mm (0.12 tot 0.27 in.)
55-5
OPMERKING: Monteer ruimers (D) en (E) met de
snijranden in de snijrichting.
KM00321,00000DA -18-22DEC11-2/3
KM00321,00000DA -18-22DEC11-3/3
KM00321,00000DB -18-22DEC11-1/1
