UR36/40-81/82S
C.11

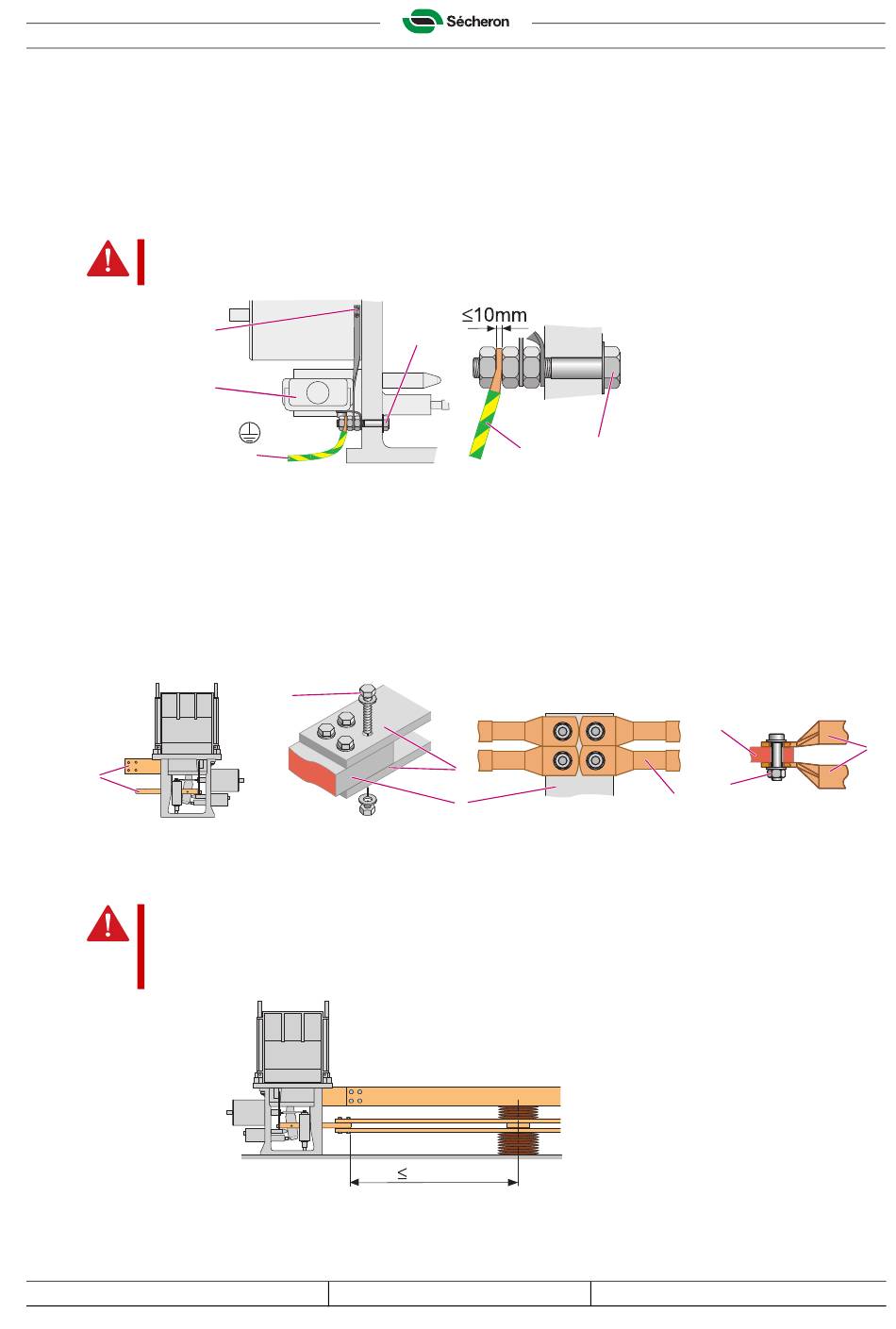

Aardverbinding
Sluit de aardgeleider (1) aan op de M8 verbindingsbout (2). Haal hem aan met een koppel van
22 Nm.
Deze bout verbindt tevens het inschakelmechanisme (3) en de meerpolige connector (4) met de
aarde.
VOORZICHTIG!
De doorsnede van de aardingsgeleider (1) moet minimaal 50 mm
C.12
Hoogspanningsaansluitingen
De stroomaansluitingen kunnen worden gemaakt met kabels of rails.
a) Maak het oppervlak van de hoofdaansluitingen (1) schoon.
b) Sluit de rails (2) of de kabels (3) aan met vier M12 bouten (4) op elke hoofdklem (1). Haal de
bouten (4) aan tot een koppel van 50-67 Nm.
1
C.12.1
Aanbevolen afmetingen van de rails/kabels
Belangrijk!
Als er rails worden gebruikt voor de aansluiting, moeten mechanische belastingen
in de aansluitingen (1) worden vermeden door de eerste railsteun (2) niet verder dan
400 mm van de aansluitingen (1) af te installeren.
Volgens EN-50123 is de aanbevolen stroomdichtheid voor dit stroombereik 1 A/mm
rails, en 1,3 A/mm
Documentnummer: SG101782TNL
Copyright© 2014 Sécheron SA - Het onderhavige document heeft geen contractuele waarde, en bevat informatie die correspondeert met de stand van de technologie op de datum van vrijgave.
3
4
1
4
2
voor koperkabels.
2
1
03615-1
2
1
03613
400 mm
03699
Revisie: C03
Bestand: c-UR36-40_inst_nl.fm
2
zijn.
2
1
4
3
Uitgavedatum: 3.3.2014
Installatie
3
2
voor koper-
C-27
