Oplossen van problemen
E.3

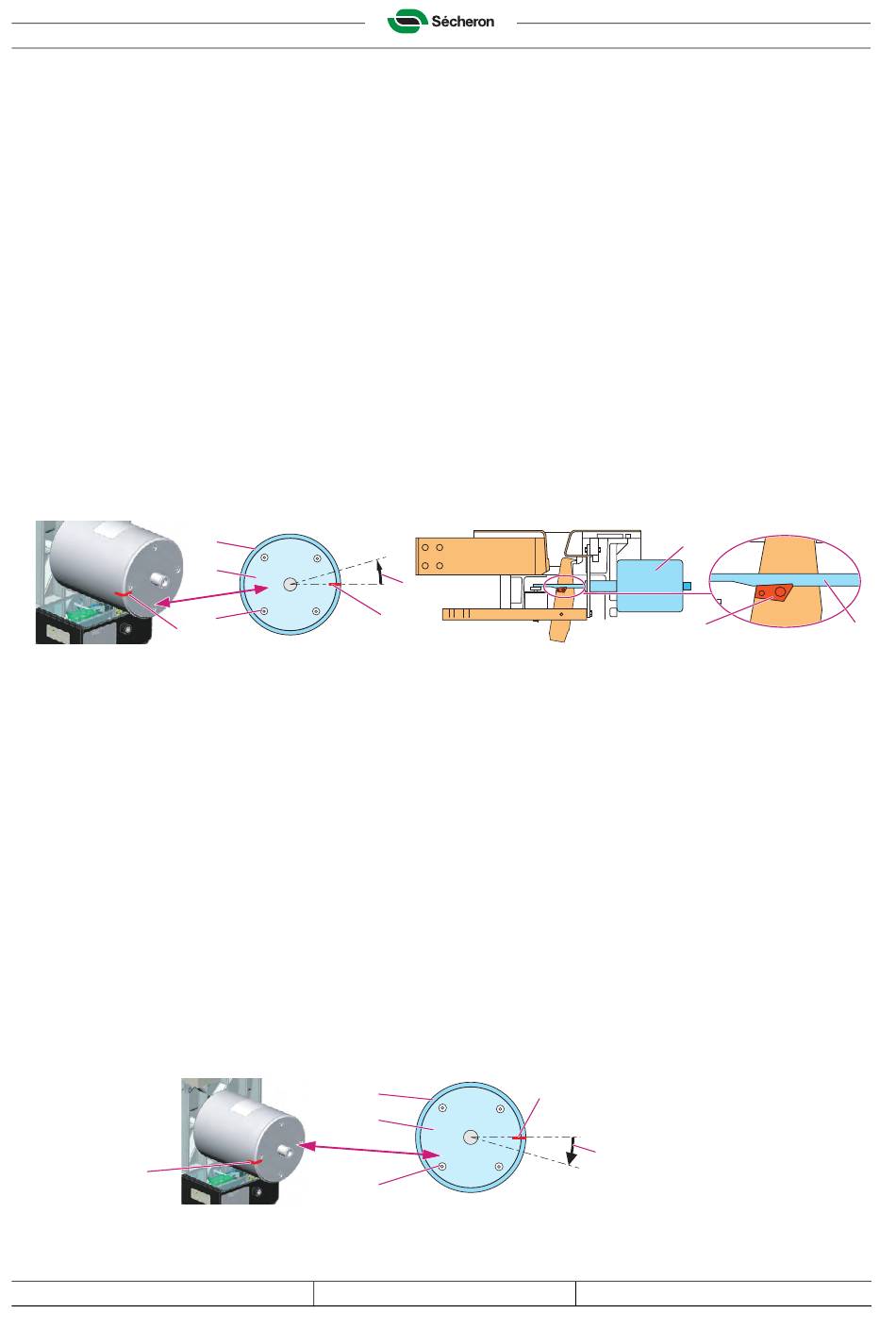

Afstelling van de inschakelspoel
E.3.1
Procedure 1
Deze procedure:
•
vermindert de luchtspleet in het inschakelmechanisme van het E-type.
•
vergroot de luchtspleet in het inschakelmechanisme van het M-type. Merk (1) de positie van
het deksel (2) in relatie tot het lichaam (4) met een pen.
e) Haal de vier schroeven (5) los.
f)
Draai het deksel (2) 50 mm tegen de klok in (3) (genomen op de omtrek van het lichaam (4)).
g) Haal de vier schroeven (5) aan tot een koppel van 9 Nm.
h) Als de hierboven beschreven instelling onvoldoende is, de operaties a) tot en met d) herhalen
totdat een correct resultaat wordt verkregen.
i)
Als de instelling voldoende is, begint men de volgende proef:
– de vermogenschakelaar inschakelen;
– de vork (6) losmaken van de aanslagen (7);
•
het inschakelmechanisme een "uit"-opdracht geven, ingeval er geen terugkeer op ruststand
plaatsvindt, zie fout: D voor M-type of B voor E-type (in bovenstaande tabellen).
1
E.3.2
Procedure 2
Deze procedure:
•
vergroot de luchtspleet in het inschakelmechanisme van het E-type.
•
vermindert de luchtspleet in het inschakelmechanisme van het M-type.
a) Merk (1) de positie van het deksel (2) in relatie tot het lichaam (4) met een pen.
b) Haal de vier schroeven (5) los.
c) Draai het deksel (2) 50 mm met de klok mee (8) (genomen op de omtrek van het lichaam (4)).
d) Haal de vier schroeven (5) aan tot een koppel van 9 Nm.
e) Als de hierboven beschreven instelling onvoldoende is, de operaties a) tot en met d) herhalen
totdat een correct resultaat wordt verkregen.
f)
Als de instelling voldoende is, begint men de volgende proef:
– de vermogenschakelaar inschakelen.
– Als het inschakelmechanisme niet op ingeschakelde stand wordt gehouden, zie fout:
1
Documentnummer: SG101782TNL
Copyright© 2014 Sécheron SA - Het onderhavige document heeft geen contractuele waarde, en bevat informatie die correspondeert met de stand van de technologie op de datum van vrijgave.
E-52
4
2
5
C voor M-type, of
A voor E-type in bovenstaande tabellen.
3
1
03641-1
4
2
5
03642
Revisie: C03
Bestand: e-UR36-40_trouble_nl.fm
4
7
1
8
UR36/40-81/82S
6
Uitgavedatum: 3.3.2014
